连接电源线
 危险 |
|---|
|
小心触电、爆炸或电弧
请勿在安装好顶部盖板的情况下钻孔或打孔，请勿在
UPS 附近钻孔或打孔。
未按说明操作将导致人身伤亡等严重后果。
|
- 确保所有断路器都处于 OFF（断开）位置。
- 拆下顶板。
- 在顶部盖板上钻孔或打孔以穿入电源线。 危险小心触电、爆炸或电弧妥善处理钻孔的锐边，以免损坏线缆。未按说明操作将导致人身伤亡等严重后果。
- 重新装回顶板。

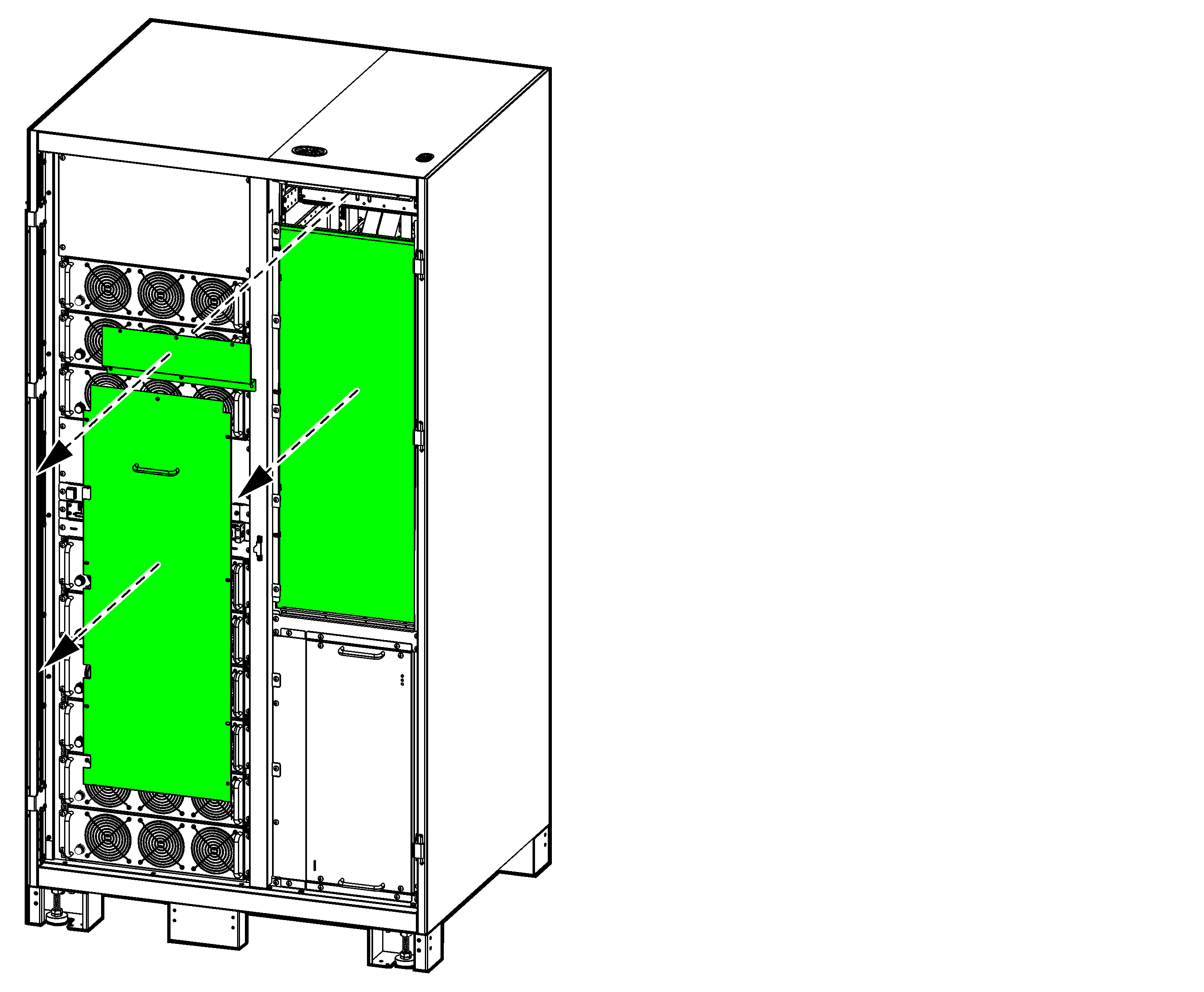

- 拆下三块盖板。
- 仅适用于双市电系统：
- 拆下背面三块盖板。
背面视图
- 拆下三个单市电铜排。
背面视图
- 重新装回背面盖板。
- 拆下背面三块盖板。
- 仅限 TNC 系统：拆铜排
(A) 并将其安装到零线铜排上。拆下跳线铜排
(B) ，并将其安装到 PE 铜排和零线铜排之间。
右侧视图
- 通过 UPS 顶部和托架之间敷设电源线。
- 将 PE 线缆连接至 PE
接线端。
单市电系统
双市电系统
- 连接输入线缆、输出线缆、旁路线缆（对于双市电系统）和电池线缆。
- 将线缆固定到线缆扣或托架中。
