Collegamento dei cavi tra Easy UPS 3M e l'armadio delle batterie modulari
 PERICOLO |
|---|
|
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Non utilizzare i cavi forniti con l'armadio delle batterie
modulari per l'installazione con Easy UPS 3M; utilizzare invece il
kit di cavi E3MOPT006.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
|
NOTA: Far passare i cavi di segnale
separatamente dai cavi di alimentazione.
- Rimuovere il condotto dalla parte posteriore dell'armadio
delle batterie modulari.

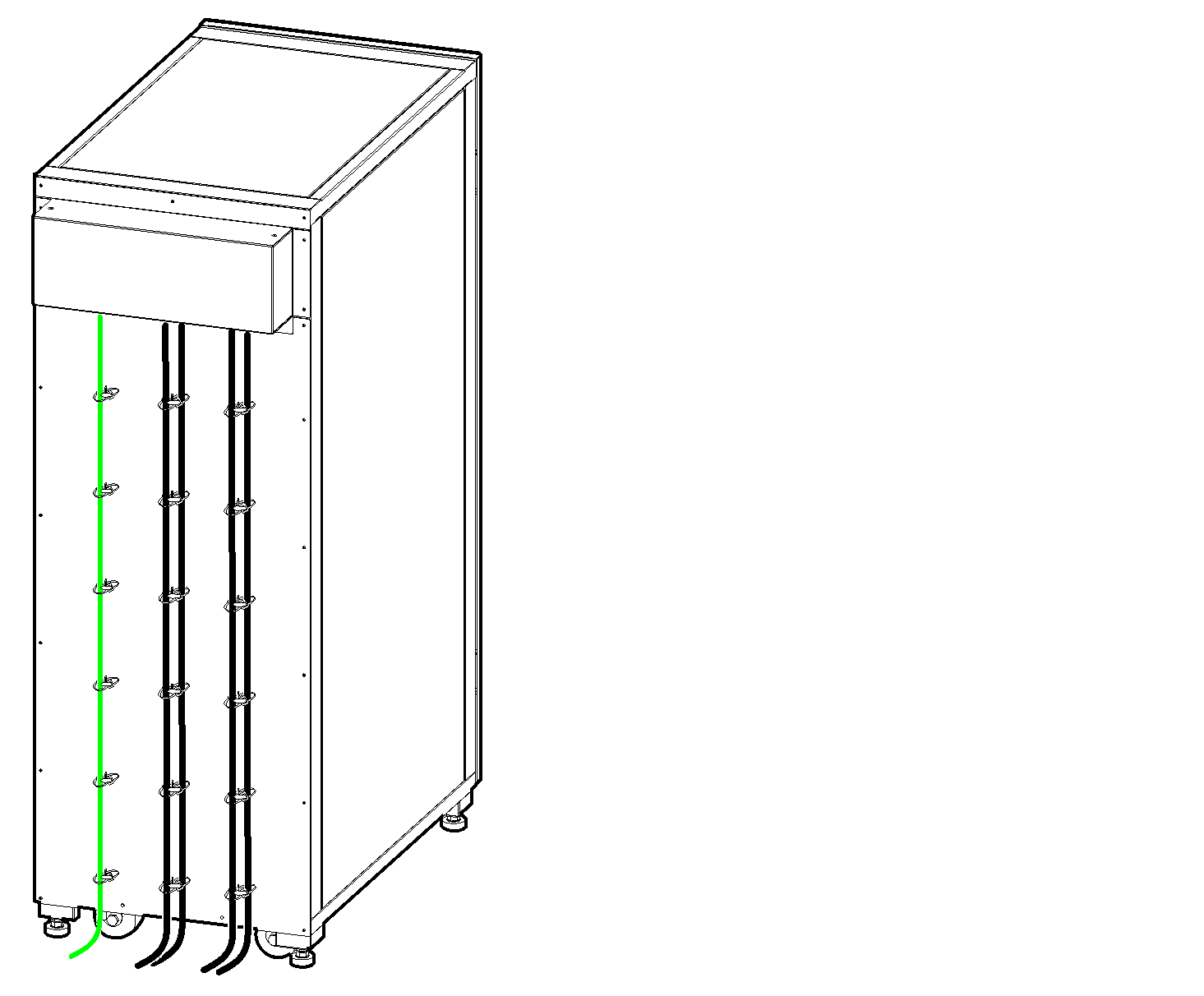

Vista posteriore dell'armadio delle batterie modulari
- Ruotare il condotto e procedere all'installazione.
- Rimuovere il pannello laterale destro o sinistro.
Vista anteriore dell'armadio delle batterie modulari
- Collegare i cavi delle batterie (kit opzionale E3MOPT006)
alle sbarre.
Vista laterale destra dell'armadio delle batterie modulari
- Se più di un armadio delle batterie modulari è
parte dell'installazione, collegare i cavi batterie (kit E3MOPT006)
tra gli armadi delle batterie modulari.
- Rimontare il pannello laterale.
- Fissare i cavi nei serracavi.
