990–5914A–028

Подготовка шкафа батарейного размыкателя для подключения кабелей

Опасно
Опасность поражения электрическим током, взрыва или вспышки дугового разряда
Запрещается сверлить/пробивать отверстия под кабели или изоляционные трубы при установленных фланш-панелях и в непосредственной близости от ИБП.
Несоблюдение данных инструкций приводит к смерти или серьёзной травме.
    • Для нижнего кабельного ввода: Ослабьте болты в нижней части фланш-панели и снимите нижнюю фланш-панель.
    • Для верхнего кабельного ввода – доступно только для шкафа батарейного размыкателя 20–80 кВт: Ослабьте болты в верхней части фланш-панели и снимите верхнюю фланш-панель.

    Шкаф батарейного размыкателя 20–80 кВт (вид спереди снизу)

    Шкаф батарейного размыкателя 100–200 кВт (вид спереди снизу)

    Шкаф батарейного размыкателя 20–80 кВт (вид спереди сверху)


  1. Просверлите или проколите отверстия для кабелей или изоляционных труб во фланш-панелях.
  2. Установите изоляционные втулки (при наличии) и установите и заново закрепите фланш-панели.
    Опасно
    опасность поражения электрическим током, взрыва или вспышки дугового разряда
    Убедитесь в отсутствии острых углов, которые могут повредить кабели.
    Несоблюдение данных инструкций приводит к смерти или серьёзной травме.

    Шкаф батарейного размыкателя 20–80 кВт (вид спереди снизу)

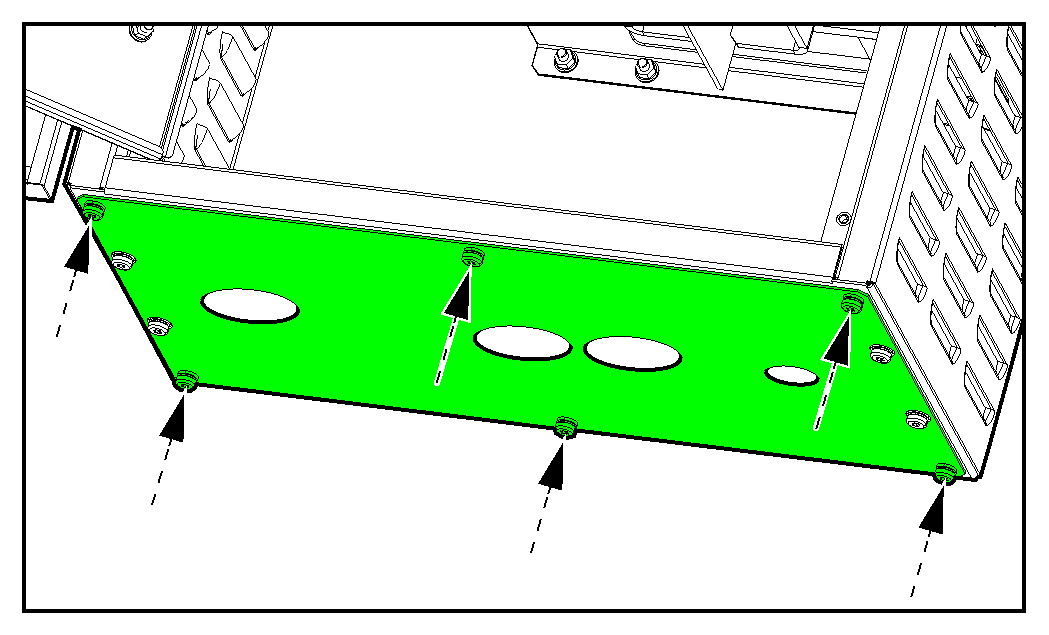

    Шкаф батарейного размыкателя 100–200 кВт (вид спереди снизу)

    Шкаф батарейного размыкателя 20–80 кВт (вид спереди сверху)
