중요 안전 지침 - 본 지침을 잘 숙지하십시오.

장비를 설치, 운영, 수리 또는 정비하기 전에 본 지침을 잘 읽고 장비를 관찰하여 익숙해지십시오. 위험 가능성을 경고하거나 절차를 명확하게 설명하고 간소화해 주는 정보를 강조하기 위해 본 설명서 또는 장비 곳곳에 다음과 같은 안전 메시지가 표시되어 있습니다.

'위험' 또는 '경고' 안전 메시지 옆에 이 기호가 있으면 전기 위험이 존재하며 지침을 따르지 않을 경우 상해가 발생할 수 있다는 것을 의미합니다.

이 기호는 안전 경고 기호입니다. 이 기호는 부상의 위험성을 경고하는 데 사용됩니다. 부상 또는 사망에 이르지 않도록 이 기호가 표시된 모든 안전 메시지를 준수하십시오.

위험
위험은 주의하지 않으면 반드시 사망 또는 중상을 초래하는 위험한 상황을 나타냅니다.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.
경고
경고는 주의하지 않으면 사망 또는 중상을 초래할 가능성이 있는 위험한 상황을 나타냅니다.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어지거나 장비가 손상될 수 있습니다.
주의
주의는 주의하지 않으면 가벼운 부상을 초래할 수 있는 위험한 상황을 나타냅니다.
이러한 지침을 따르지 않을 경우 부상 또는 장비 손상이 초래될 수 있습니다.
주의 사항
주의 사항은 부상 위험과 상관없는 작업 방식에 대한 정보를 나타낼 때 사용됩니다. 이 유형의 안전 메시지에는 안전 경고 기호가 사용되지 않습니다.
이러한 지침을 따르지 않을 경우 장비 손상이 초래될 수 있습니다.

참고:

전기 장비는 자격을 갖춘 기술자만 설치, 작동, 서비스 및 유지보수할 수 있습니다. Schneider Electric은 본 자료를 사용하여 발생하는 모든 결과에 대하여 어떠한 책임도 지지 않습니다.

자격을 갖춘 기술자란 전기 기기의 조립, 설치 및 운영에 대한 기술과 지식을 갖춘 사람으로서 전기 관련 위험을 인식하고 예방할 수 있는 안전 교육을 받은 사람을 의미합니다.

IEC 62040-1 발췌: '무정전 전원 시스템(UPS) -- 파트 1: 안전 요구 사항'에 따라 배터리 액세스를 비롯하여 이 장비는 숙련된 기술자가 검사, 설치 및 유지보수해야 합니다.

숙련된 기술자란 장비로 인해 발생할 수 있는 위험을 인식하고 이를 예방할 수 있도록 관련 교육을 받고 경험을 갖춘 사람을 의미합니다(IEC 62040-1, 섹션 3.102 참조).

FCC 정책

주의: 이 장비는 FCC 규정 제 15조에 따라 Class A 디지털 장비에 대한 제한 테스트와 준수 확인을 마쳤습니다. 이러한 제한은 상용 환경에서의 장비 작동 시 유해한 전파 간섭으로부터 적당한 수준의 보호를 제공하기 위해 고안된 것입니다. 이 장비는 무선 주파수 에너지를 생성, 사용, 방출할 수 있으며, 사용 설명서에 따라 설치 및 사용하지 않을 경우 무선 통신에 유해한 전파 간섭을 유발할 수 있습니다. 주거 지역에서 이 장비를 작동할 경우 유해한 전파 간섭을 유발할 수 있으며, 이 경우 문제의 해결을 위한 비용은 사용자 본인이 부담해야 합니다.

규정 준수 관리 기관의 명시적인 승인 없이 본 장치를 변경하거나 개조하는 경우 사용자의 장비 운영 권한이 취소될 수 있습니다.

전자기 호환성

주의 사항
전자파 장애 위험
본 UPS는 카테고리 C2 UPS에 해당하는 제품입니다. 주거 환경에서 이 제품을 사용하면 통신을 간섭할 수 있으며, 이러한 경우 사용자의 추가 조치가 필요할 수 있습니다.
이러한 지침을 따르지 않을 경우 장비 손상이 초래될 수 있습니다.

안전 주의

위험
감전, 폭발 또는 아크 플래시 위험
이 문서에 설명된 모든 안전 지침을 읽고, 숙지하고 따르십시오.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.
위험
감전, 폭발 또는 아크 플래시 위험
이 UPS 시스템을 설치 또는 사용하기 전에 설치 설명서의 모든 지침을 읽으십시오.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.
위험
감전, 폭발 또는 아크 플래시 위험
모든 건축 작업이 완료되고 설치실이 깨끗하게 될 때까지 UPS 시스템을 설치하지 마십시오. UPS를 설치한 후 설치실에서 추가 건축 작업이 필요한 경우 UPS의 전원을 끄고 해당 UPS가 담겨 있었던 보호 포장 백으로 제품을 덮으십시오.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.
위험
감전, 폭발 또는 아크 플래시 위험
  • 제품은 Schneider Electric이 정의한 사양 및 요구사항에 맞게 설치해야 합니다. 특히 외부 및 내부 보호(상위단 차단기, 배터리 차단기, 배선 등) 및 환경 요구사항을 잘 따라야 합니다. 이러한 요구사항이 준수되지 않을 경우 Schneider Electric은 어떤 책임도 지지 않습니다.
  • UPS 시스템을 전기 결선한 후 시스템을 시작하지 마십시오. 시작 과정은 Schneider Electric이 수행해야 합니다.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.
위험
감전, 폭발 또는 아크 플래시 위험
UPS 시스템은 지역 또는 국가 규정에 따라 설치해야 합니다. 다음 규정을 준수하여 UPS를 설치하십시오.
  • IEC 60364(60364-4-41 - 감전에 대한 보호, 60364-4-42 - 열 영향에 대한 보호, 60364-4-43 - 과전류에 대한 보호), 또는
  • NEC NFPA 70 또는
  • 캐나다 전기 규정(C22.1, 파트 1)
지역 또는 나라에 따라 적용되는 표준이 달라집니다.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.
위험
감전, 폭발 또는 아크 플래시 위험
  • 온도가 조절되고 전도성 오염 물질 및 습기가 없는 실내 환경에 UPS 시스템을 설치하십시오.
  • 불연성의 평평하고 단단하며 시스템의 무게를 지지할 수 있는 바닥(예: 콘크리트) 위에 UPS 시스템을 설치하십시오.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.
위험
감전, 폭발 또는 아크 플래시 위험
UPS는 다음과 같은 비정상적 환경에서 사용하도록 설계되지 않았으므로 이러한 환경에 설치하지 않아야 합니다.
  • 유해성 증기
  • 폭발성 먼지 또는 가스 혼합물, 부식성 가스 또는 전도성 또는 방사성 열이 발생하는 장소
  • 수분, 연마 먼지, 증기가 있거나 습기가 과도한 환경
  • 곰팡이, 곤충, 해충이 있는 장소
  • 염분 함유 공기 또는 오염된 냉매
  • IEC 60664-1에 정해진 2등급을 초과하는 공기 오염 환경
  • 비정상 진동, 충격 및 기울어짐에 노출
  • 직사광선, 열원 또는 강력한 전자기장에 노출
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.
위험
감전, 폭발 또는 아크 플래시 위험
글랜드 플레이트가 설치된 상태에서 케이블 또는 도관 구멍을 만들지 말며 UPS 가까이에 구멍을 만들지 마십시오.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.
경고
아크 플래시 위험
설치 설명서에 언급된 경우 외에는 제품을 기계적으로 변경(캐비닛 부품 제거 또는 천공 작업 포함)하지 마십시오.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어지거나 장비가 손상될 수 있습니다.
주의 사항
과열 위험
UPS 시스템 주변의 여유 공간 요구사항을 준수하고 UPS 시스템이 작동 중일 때 UPS의 환기구를 막지 마십시오.
이러한 지침을 따르지 않을 경우 장비 손상이 초래될 수 있습니다.
주의 사항
장비 손상 위험
태양발전 시스템 또는 동력 발전기를 비롯한 부하 재생 시스템에 UPS 출력을 연결하지 마십시오.
이러한 지침을 따르지 않을 경우 장비 손상이 초래될 수 있습니다.

전기 안전

위험
감전, 폭발 또는 아크 플래시 위험
  • 전기 장비는 반드시 자격을 갖춘 기술자가 설치, 작동, 서비스 및 점검해야 합니다.
  • 적절한 개인 보호 장비를 착용하고 안전한 전기 작업 방식을 따릅니다.
  • UPS 시스템에서 작업하려면 해당 장비의 전원 공급을 모두 차단해야 합니다.
  • UPS 시스템에서 작업하기 전에 보호 접지를 포함한 모든 단자 간의 위험 전압을 확인하십시오.
  • UPS는 내장형 전원을 포함하고 있습니다. 유틸리티/주 전원 공급 장치와 분리되어 있는 상태에서도 위험한 전압이 남아 있을 수 있습니다. UPS 시스템을 설치 또는 정비하기 전에 장치의 전원이 꺼져 있고 유틸리티/주전원 및 배터리가 분리되어 있는지 확인하십시오. UPS 장치를 열기 전에 5분 동안 대기하여 콘덴서가 방전되도록 하십시오.
  • 현지 규정에 따라 상위단 전원에서 시스템을 격리할 수 있도록 분리 장치(예: 분리 회로 차단기 또는 스위치)를 설치해야 합니다. 분리 장치는 쉽게 접근할 수 있고 볼 수 있어야 합니다.
  • UPS는 적절하게 접지해야 하며, 높은 전류/누설 전류가 발생하므로 접지 컨덕터를 먼저 연결해야 합니다.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.
위험
감전, 폭발 또는 아크 플래시 위험
백피드 보호 장치가 표준 설계의 일부가 아닌 시스템에서는 격리 장치의 입력 단자에서 위험한 전압 또는 에너지가 발생하지 않도록 자동 격리 장치(해당 지역에 적용되는 표준에 따라 IEC/EN 62040–1 또는 UL1778 제5 판의 요구 사항을 충족하는 백피드 보호 옵션 또는 기타 시스템)를 설치해야 합니다. 상위단 전원 공급이 정지된 후 15초 내에 장치가 열려야 하며 규격에 따른 정격을 준수해야 합니다.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.

UPS 입력이 개방되어 있을 때 중성선을 차단하는 외부 절연체를 통해 연결되었거나 자동 백피드 차단 장치가 장비 외부로 제공하거나 IT 배전 시스템에 연결되었을 때 사용자는 UPS 입력 단자와 UPS 구역으로부터 원격 설치된 모든 주전력 절연체, 해당 차단기와 UPS 간 외부 액세스 포인트에 다음 문구(또는 UPS 시스템 설치 국가에서 허용하는 것과 상응한 문구)를 표시하는 라벨을 부착해야 합니다.

위험
감전, 폭발 또는 아크 플래시 위험
전압 백피드 위험 이 회로에서 작업하기 전에 다음을 수행하십시오. UPS를 차단하고 보호 접지를 포함한 모든 단자 간의 위험 전압을 확인하십시오.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.
위험
감전, 폭발 또는 아크 플래시 위험
  • UPS에서 작업하기 전에 항상 올바른 잠금/태그아웃을 수행하십시오.
  • 자동 시작이 활성화된 UPS는 주 전원 공급 장치가 반환되면 자동으로 다시 시작됩니다.
  • UPS에서 자동 시작이 활성화된 경우, 이 기능에 대해 경고하는 라벨을 UPS에 추가해야 합니다.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.

자동 시작이 활성화된 경우 UPS에 아래 라벨을 추가합니다.

위험
감전, 폭발 또는 아크 플래시 위험
자동 시작이 사용됩니다. 주 전원 공급이 반환되면 UPS가 자동으로 다시 시작됩니다.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.

위험
감전, 폭발 또는 아크 플래시 위험
이 제품은 PE 컨덕터에서 DC 전류를 유발할 수 있습니다. RCD(현재 작동되는 잔류 보호 장치)가 감전 보호를 위해 사용되는 경우 이 제품의 공급 측면에서 유형 B의 RCD만 허용됩니다.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.

배터리 안전

위험
감전, 폭발 또는 아크 플래시 위험
  • 배터리 회로 차단기는 Schneider Electric이 정의한 사양 및 요구 사항에 맞게 설치해야 합니다.
  • 배터리 정비는 배터리에 대한 지식과 필수 주의 사항을 숙지한 자격을 갖춘 사람만 수행하고 감독할 수 있습니다. 비자격자가 배터리에 접근하지 못하도록 하십시오.
  • 배터리 단자를 연결 또는 분리하기 전에 충전 전원을 분리하십시오.
  • 배터리를 불 속에 버리지 마십시오. 폭발의 위험이 있습니다.
  • 배터리를 개봉, 개조 또는 절단하지 마십시오. 배터리에서 누출된 전해액은 피부와 눈에 유해합니다. 독성 물질일 수 있습니다.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.
위험
감전, 폭발 또는 아크 플래시 위험
배터리는 감전의 위험이 있으며 높은 단락 전류가 발생할 수 있습니다. 배터리 작업 시 다음 예방 조치를 준수해야 합니다.
  • 시계, 반지 또는 기타 금속 물체를 제거하십시오.
  • 절연된 손잡이가 있는 공구를 사용하십시오.
  • 보안경, 장갑 및 장화를 착용하십시오.
  • 배터리 위에 공구나 금속 물체를 올려놓지 마십시오.
  • 배터리 단자를 연결 또는 분리하기 전에 충전 전원을 분리하십시오.
  • 배터리가 실수로 접지되어 있는지 확인하십시오. 만약 실수로 접지된 경우 접지된 전원을 제거하십시오. 접지된 배터리의 일부분과 접촉할 경우 감전이 될 수 있습니다. 설치 및 유지보수 과정에서 그러한 접지를 제거하면 이와 같은 감전 가능성을 줄일 수 있습니다(접지된 서플라이 회로가 없는 장비 및 원격 배터리 공급장치에 해당함).
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.
위험
감전, 폭발 또는 아크 플래시 위험
배터리를 교체할 때는 항상 동일한 유형과 수량의 배터리 또는 배터리 팩으로 교체하십시오.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.
주의
장비 손상 위험
  • 배터리를 UPS 시스템에 장착하십시오. 다만 UPS 시스템에 전원을 공급할 준비가 될 때까지 배터리를 연결하지 마십시오. 배터리 연결 후 UPS 시스템을 가동시킬 때까지의 시간이 72시간 또는 3일을 초과해서는 안 됩니다.
  • 재충전 요건에 따라 배터리는 6개월 이상 보관하지 않아야 합니다. UPS 시스템의 전원을 장기간 동안 차단 상태로 보관해야 할 경우, 최소 매월 1회씩 24시간 동안 UPS 시스템을 작동할 것을 권장합니다. 이렇게 하면 배터리가 충전되어, 돌이킬 수 없는 손상을 방지할 수 있습니다.
이러한 지침을 따르지 않을 경우 부상 또는 장비 손상이 초래될 수 있습니다.

ENERGY STAR 인증


일부 모델의 경우 ENERGY STAR® 인증을 받았습니다.
특정 모델에 대한 자세한 내용은 www.se.com에서 확인하십시오.

기호 설명

접지 기호.

보호 접지(PE)/장비 접지 컨덕터(EGC) 기호.

직류 전류(DC) 기호.

교류 전류(AC) 기호.

양극 기호. 직류 전류와 함께 사용되거나 직류 전류를 생성하는 장비의 양극 단자(들)를 식별하는 데 사용됩니다.

음극 기호. 직류 전류와 함께 사용되거나 직류 전류를 생성하는 장비의 음극 단자(들)를 식별하는 데 사용됩니다.

배터리 기호.

스태틱 스위치 기호. 움직이는 부분 없이 각각 전원 공급 장치로 부하를 연결하거나 전원 공급 장치에서 부하를 차단하도록 설계된 스위치를 나타내기 위해 사용됩니다.

AC/DC 변환기(정류기) 기호. AC/DC 변환기(정류기)를 식별하는 데 사용되며, 플러그인 장치의 경우 관련 소켓을 식별하는 데 사용됩니다.

DC/AC 변환기(인버터) 기호. DC/AC 변환기(인버터)를 식별하는 데 사용되며, 플러그인 장치의 경우 관련 소켓을 식별하는 데 사용됩니다.

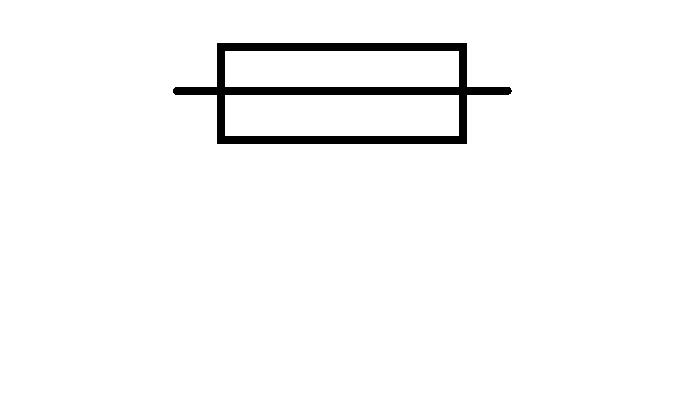

퓨즈 기호. 퓨즈 박스 또는 그 위치를 식별하는 데 사용됩니다.

변압기 기호.

입력 기호. 입력과 출력을 구분해야 할 때 입력 단자를 식별하는 데 사용됩니다.

출력 기호. 입력과 출력을 구분해야 할 때 출력 단자를 식별하는 데 사용됩니다.

스위치 디스커넥터 기호. 단락 또는 과부하 전류로부터 장비를 보호하는 스위치 형태로 차단 장치를 식별하는 데 사용됩니다. 전류 흐름이 최대 한계를 넘으면 회로를 엽니다.

회로 차단기 기호. 단락 또는 과부하 전류로부터 장비를 보호하는 회로 차단기 형태로 차단 장치를 식별하는 데 사용됩니다. 전류 흐름이 최대 한계를 넘으면 회로를 엽니다.

분리 기호. 단락 또는 과부하 전류로부터 장비를 보호하는 회로 차단기 또는 스위치 형태로 차단 장치를 식별하는 데 사용됩니다. 전류 흐름이 최대 한계를 넘으면 회로를 엽니다.

중성선 기호. 중성선 컨덕터 또는 그 위치를 식별하는 데 사용됩니다.

위상 컨덕터 기호. 위상 컨덕터 또는 그 위치를 식별하는 데 사용됩니다.
