设备与输入接点和输出继电器之间的连接
- 将信号线从您自己的接点/继电器通过 I/O 机柜的顶部或底部向 I/O 机柜右侧的接口板上敷设（如 外部信号线的连接准备。 所示）。
- 将您的设备连接至输入接点和/或输出继电器的接线盒上。确保清晰标注连接好的信号线。注: 不要将接线盒连接至接口板。信号线应由施耐德电气工程师在装配服务期间安装。
输入接点和输出继电器概述
输入接点
切勿将除了 Class 2/SELV 电路以外的任何电路连接到输入接点。
所有连接的电路必须采用相同的 0 V 基准电压。
输入接点支持 24 VDC 10 mA。
位于 0P6548 上的开关 SW5500 用于为输入端选择内部 SELV 电源（标准设置）或是外部电源*。如果选择外部电源，则该电源必须连接至 J5530。
| 名称 | 说明 | 位置 |
|---|---|---|
| IN 1（接点 1） | 可配置输入接点 | 0P6548 接线端 J5502* |
| IN 2（接点 2） | 可配置输入接点 | 0P6548 接线端 J5503* |
| IN 3（接点 3） | 可配置输入接点 | 0P6548 接线端 J5504* |
| IN 4（接点 4） | 可配置输入接点 | 0P6548 接线端 J5505* |
| IN 5（接点 5） | 可配置输入接点 | 0P6548 接线端 J5510* |
| IN 6 | UOB 冗余 AUX 接点 | 0P6548 接线端 J5509* |
| IN 7 | 变压器温度开关 | 0P6548 接线端 J5508* |
| IN 8 | 外部搭接接点 | 0P6548 接线端 J5507* |
| IN 9 | 强制外部同步输入 | 0P6548 接线端 J5506* |
| IN 10 | 请求外部同步 | 0P6548 接线端 J5511* |
| IN 11 | 使用静态旁路待机 | 0P6548 接线端 J5512* |
| IN 14 | MegaTie | 0P6552 接线端 J9027* |

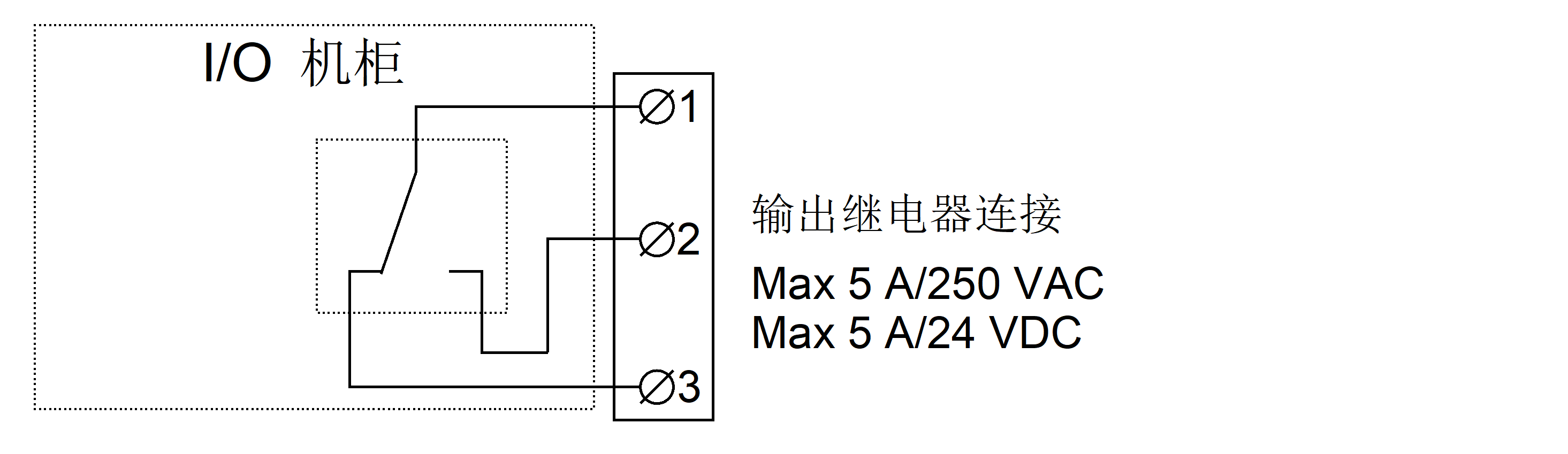

输出继电器
注: 输出继电器的连接容量最大为
250 VAC 5 A。
所有外部电路必须安装最大为 5 A 的快熔保险丝。
| 名称 | 说明 | 位置 |
|---|---|---|
| OUT 1（继电器 1） | 可配置输出继电器 | 0P6547 接线端 J4939 |
| OUT 2（继电器 2） | 可配置输出继电器 | 0P6547 接线端 J4940 |
| OUT 3（继电器 3） | 可配置输出继电器 | 0P6547 接线端 J4941 |
| OUT 4 | 强制外部同步输出 | 0P6548 接线端 J5520* |
| OUT 5 | MegaTie | 0P6548 接线端 J5521* |
| OUT 6 | 外部同步请求输出 | 0P6548 接线端 J5522* |
| OUT 7 | UPS 处于逆变器启动 | 0P6548 接线端 J5523* |
| OUT 8（继电器 4） | 可配置输出继电器 | 0P6548 接线端 J5524* |
| OUT 9（继电器 5） | 可配置输出继电器 | 0P6548 接线端 J5525* |
| OUT 10（继电器 6） | 可配置输出继电器 | 0P6548 接线端 J5528* |
| OUT 14 | 搭接连接器 | 0P6552 接线端 J9029* |
注: 请参见《操作手册》查看相关配置选项。
