智能模块单元
定义
模块化单元是包含一个或多个产品的机械和电气组件,可执行配电盘中的某个功能(进线保护、电机命令以及控制)。
内部通讯组件( MicroLogic 控制单元或 MicroLogic 脱扣单元)和外部 ULP 模块(IO 模块)连接到一个通讯接口的断路器称为智能模块单元 (IMU)。
IMU 由以下范围的断路器构成:
-
MasterPact MTZ 断路器
-
MasterPact NT/NW 断路器
-
ComPacT NS1600b-3200 断路器
-
ComPacT NS630b-1600 断路器
-
PowerPacT P- 和 R- 型断路器
-
PowerPacT H-、J- 和 L- 型断路器
-
本指南中与新一代 ComPacT NSX 和 PowerPacT H-、J- 和 L- frame 型断路器相关的信息也适用于现有的 ComPact NSX 系列以及 PowerPact H-、J- 和 L- frame 型断路器。
本指南中与新一代 ComPacT NS 和 PowerPacT P-, and R-frame 型断路器相关的信息也适用于现有的 ComPact NS 系列以及 PowerPact P- and R-frame 型断路器。
如有例外,将专门说明。这些新系列所依托的技术和尺寸架构与现有断路器系列相同。
-
ComPacT NS 以及 PowerPacT P- and R-frame 型断路器仅支持固件版本为 004 的 IFE 接口。
每种断路器系列所适用的 ULP 模块
下表列出了每个系列的断路器所兼容的 ULP 模块。
有关 ULP 系统及其组件的更多信息,请参阅 ULP 系统用户指南。

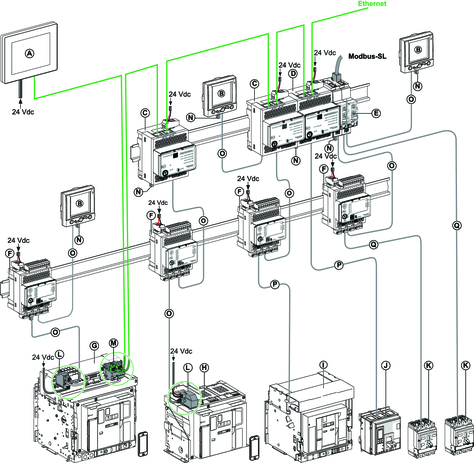

通讯架构
A |
用于 8 个设备的 FDM128 以太网显示器 |
B |
用于单个电路断路器的 FDM121 前显示模块 |
C |
用于单个断路器的 IFE 以太网接口 |
D |
IFE 以太网交换机服务器 |
E |
用于单个断路器的 IFM Modbus-SL 接口 |
F |
用于单个断路器的 IO 输入/输出应用程序模块 |
G |
MasterPact MTZ1 或 MTZ2/MTZ3 抽出式断路器 |
H |
MasterPact MTZ1 或 MTZ2/MTZ3 固定式断路器 |
I |
MasterPact NT/NW 断路器 |
J |
ComPacT NS/PowerPacT P 型和 R 型断路器 |
K |
|
L |
ULP 端口模块 |
M |
用于单个 MasterPact MTZ 抽出式断路器的 IFE 嵌入式以太网接口 |
N |
ULP 线路端接器 |
O |
RJ45 公/母 ULP 线缆 |
P |
断路器 BCM ULP 线缆 |
Q |
NSX 线缆 |
远程控制器
远程控制器是一种能够使用通讯接口(如 IFE 以太网接口)与 IMU 通讯的设备。例如,用于 8 个设备的 FDM128 以太网显示器、监控器、PLC、BMS、SCADA 系统等都是远程控制器。
有关 Modbus 寄存器以及命令的描述,请参阅 Modbus 通讯指南。
