Collegamento dei cavi di alimentazione
 PERICOLO |
|---|
|
pericolo di scosse elettriche, esplosione o arco elettrico
Eseguire l'interruzione completa dell'alimentazione del sistema UPS prima di collegare
i cavi di alimentazione alla scatola interruttori delle batterie.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
|
| PERICOLO |
|---|
|
pericolo di scosse elettriche, esplosione o arco elettrico
Per i sistemi TT e TN, ogni armadio stand-alone del sistema deve essere collegato
individualmente al connettore di messa a terra protettivo nel quadro di distribuzione
che alimenta il sistema.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
|
 AVVERTIMENTO |
|---|
|
pericolo di arco elettrico
Utilizzare i bulloni e i dadi M8/M10 in dotazione per collegare i cavi di alimentazione.
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni
alle apparecchiature.
|
- Eseguire le procedure LOTO (LockOut/TagOut) sull'interruttore delle batterie.
-
Far passare i cavi PE sulla parte superiore o inferiore della scatola interruttori
delle batterie ed eseguire il collegamento.
Ingresso dei cavi dall'alto E3MBBB60K80H

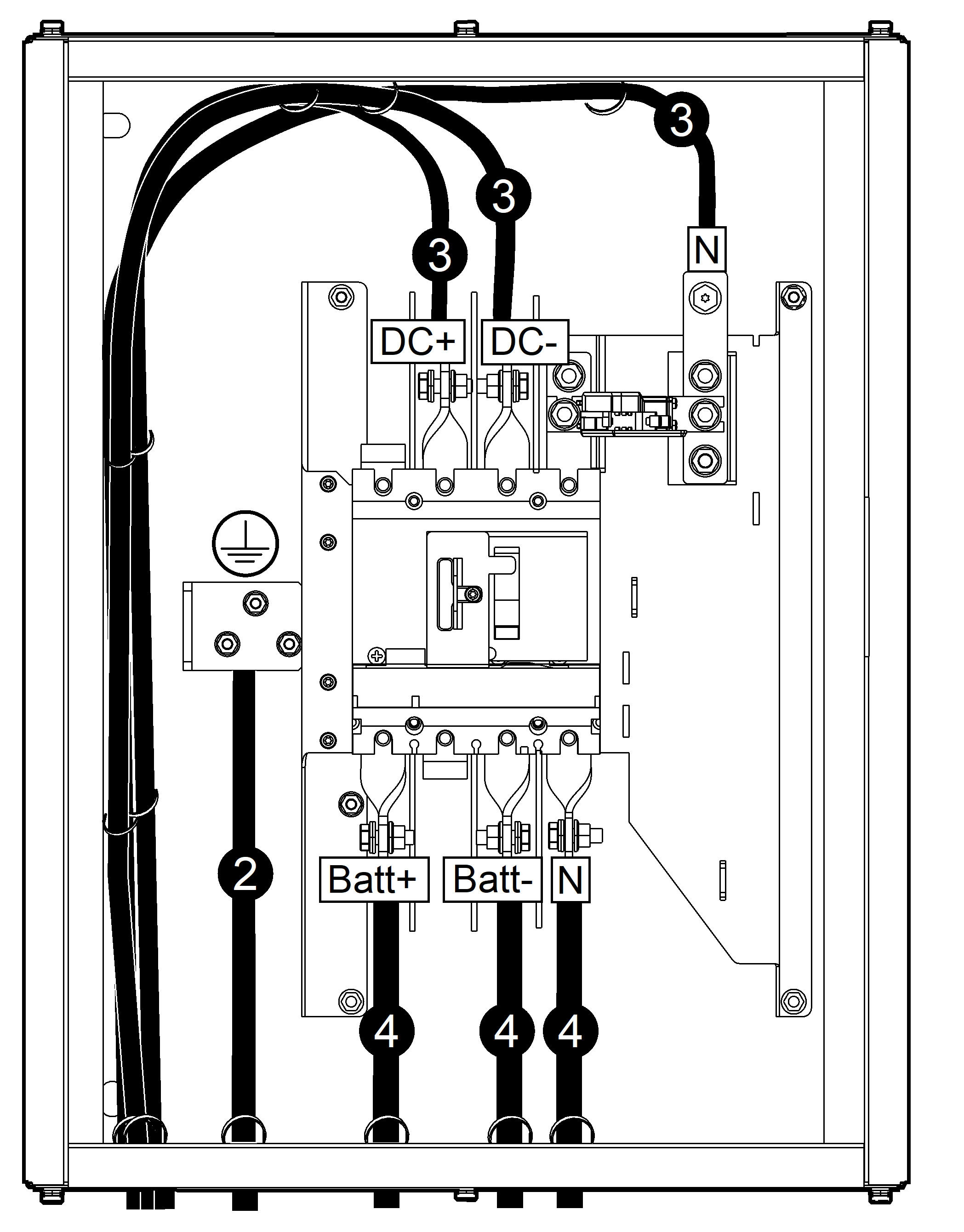

Ingresso dei cavi dal basso E3MBBB60K80H
E3MBBB100K200H
-
Far passare i cavi CC dall'UPS sulla parte superiore o inferiore della scatola interruttori
delle batterie ed eseguire il collegamento (CC+, N, CC-).
PERICOLOPERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICORimontare il coperchio interno nella parte superiore della scatola interruttori delle batterie prima di procedere con l'installazione.Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
-
Far passare i cavi delle batterie dal parco batterie nella parte inferiore della scatola
interruttori delle batterie ed eseguire il collegamento (Batt+, N, Batt-).
PERICOLOPERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
- Rimontare il coperchio interno nella parte inferiore della scatola interruttori delle batterie prima di procedere con l'installazione.
- Verificare la corretta polarità.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni. - Fissare i cavi ai serracavi sulla parte sinistra, superiore e inferiore della scatola interruttori delle batterie.
