990-91261B-004

Tilslut PBUS-kablerne

  1. Tilslut det medfølgende PBUS 1-kabel (hvidt) og PBUS 2-kabel (rødt) til PBUS-portene i UPS-controllerboksene. Før PBUS-kablerne gennem kabelkanalen i UPS'erne.

    Controllerboks set forfra

  2. Sæt afslutningsstik (T) i de ubrugte stik.

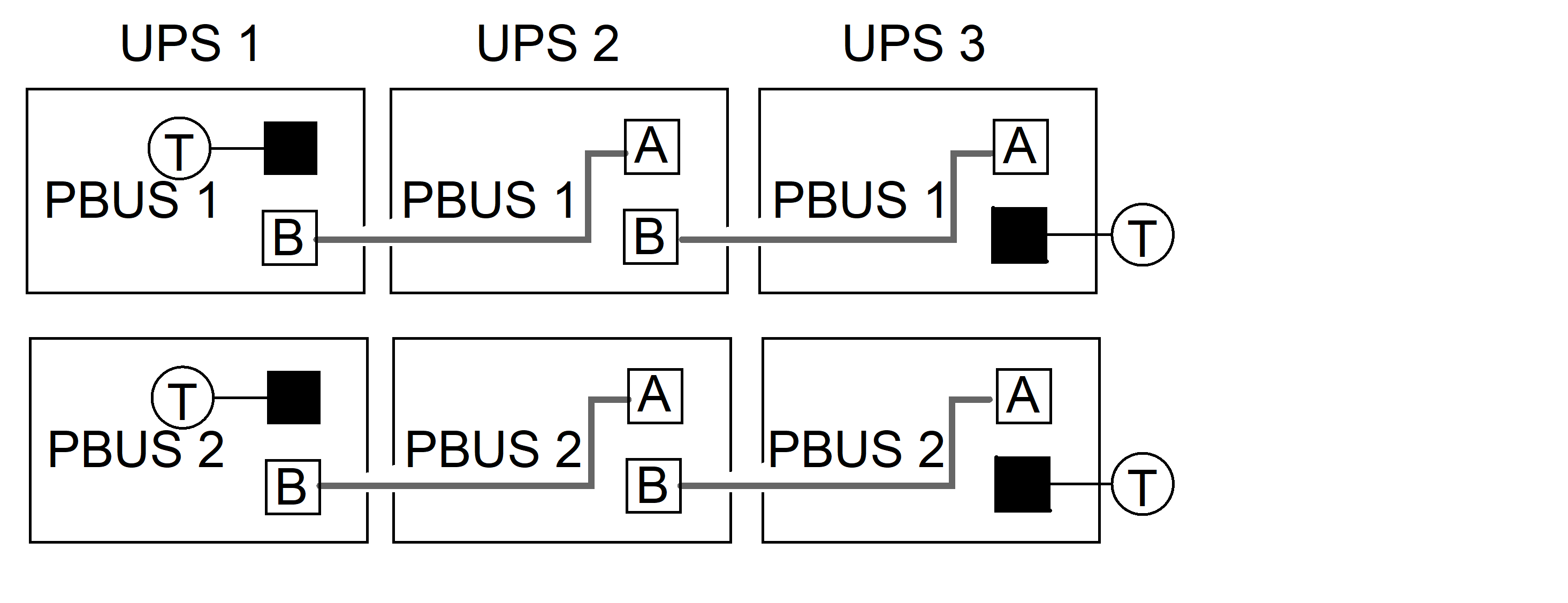

    Eksempel på system med tre UPS'er i parallel
