50kW 이상 정격 UPS용 전원 케이블 연결
| 주의 사항 |
|---|
|
장비 손상 위험
50kW 이상 정격 UPS에 설치하는
경우, 각 모듈형 배터리
캐비닛의 DC 케이블이
반드시 UPS에 직접 연결되어야
합니다.
이러한 지침을 따르지 않을 경우 장비 손상이 초래될 수 있습니다.
|
- 원격 UPS의 경우:
- 각 모듈형 배터리 캐비닛의 PE 케이블과 DC 케이블(제공되지 않음)을 연결합니다
- 전선관을 통해 PE 및 DC 케이블을 UPS 전원 케이블 영역 내로 배선합니다.
- UPS 설치 설명서에 따라 PE 케이블 및 DC 케이블을 UPS에 배선합니다.
원격 UPS용 모듈형 배터리 캐비닛 전면 모습
- 외부 배터리용 인접
UPS의 경우:
- 제공된
PE 케이블(0W49449)을 모듈형
배터리 캐비닛 사이에
그림과 같이 연결합니다.
두 개의 모듈형 배터리 캐비닛 전면 모습

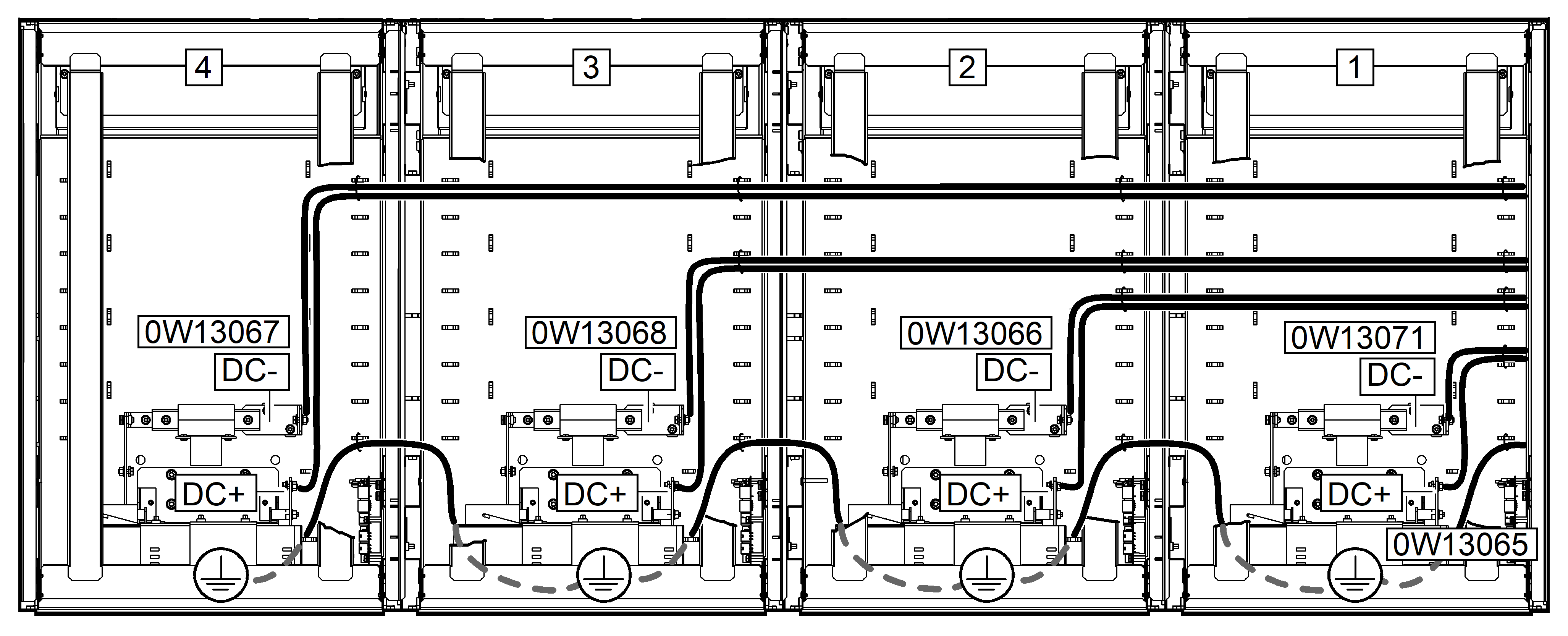

- 옵션 키트 GVSOPT030의 PE 케이블을 모듈형 배터리 캐비닛 1에 연결하고, 해당 PE 케이블을 오른쪽 측면을 통해 UPS 전원 케이블 영역 내로 배선합니다.
- 옵션 키트 GVSOPT030의 DC 케이블을 각 모듈형 배터리 캐비닛에 연결하고, 해당 DC 케이블을 오른쪽 측면을 통해 UPS 전원 케이블 영역 내로 배선합니다. DC 케이블은 모듈형 배터리 캐비닛을 통해 배선됩니다.
- UPS 설치 설명서에 따라 PE 케이블 및 DC 케이블을 UPS에 배선합니다.
모듈형 배터리 캐비닛 1 전면 모습
모듈형 배터리 캐비닛 상단 모습
- 제공된
PE 케이블(0W49449)을 모듈형
배터리 캐비닛 사이에
그림과 같이 연결합니다.
