Caricamento del progetto TeSys island nel PLC

Eseguire le fasi seguenti per caricare il progetto TeSys island nel PLC:

Fase	Azione
1	Stabilire il collegamento tra il PC e il PLC eseguendo una delle fasi seguenti: Collegare il PLC tramite l'indirizzo IP. Collegare il cavo di messa a terra USB (BMXXCAUSBH018) tra il PC e il pannello anteriore del PLC M580.
2	Fare clic sull'icona Connetti () sulla barra degli strumenti.
3	Fare clic sull'icona Download () sulla barra degli strumenti. Risultato: sulla schermata viene visualizzata la finestra Transfer Project to PLC (Trasferisci progetto al PLC).
4	Fare clic su Transfer (Trasferisci). Risultato: il progetto TeSys island viene caricato nel PLC.
5	Fare doppio clic sulla CPU nella finestra DTM Browser (Browser DTM). Risultato: nella schermata viene visualizzata la finestra di comunicazione.
6	Selezionare Channel Properties (Proprietà canale) > IP Address Source (PC) (Origine indirizzo IP (PC)), e fare clic su OK.

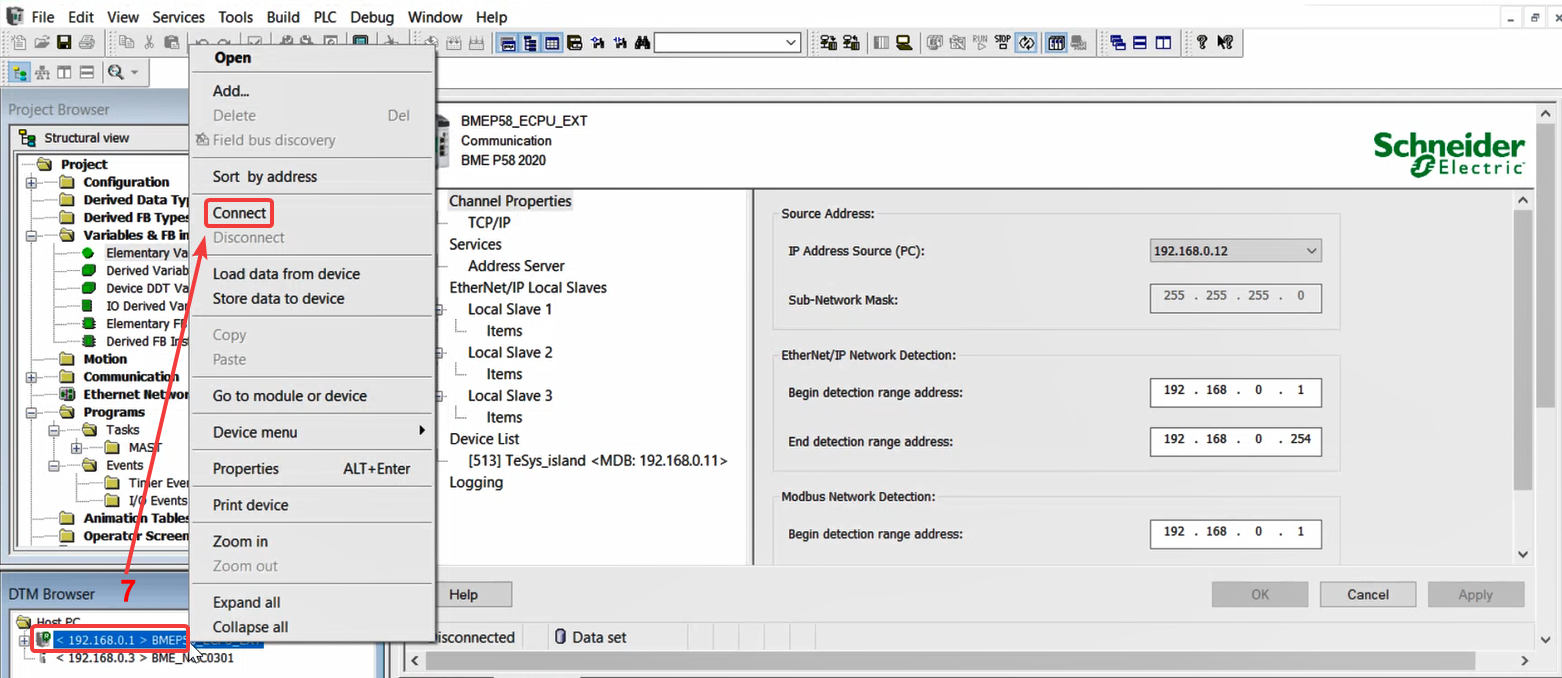

7	Fare clic con il tasto destro del mouse sul nome della CPU nelle finestra DTM Browser (Browser DTM) e selezionare Connect (Connetti).
8	Fare clic con il tasto destro del mouse sul dispositivo TeSys island nella finestra DTM Browser (Browser DTM) e selezionare Connect (Connetti).
9	In base al requisito specifico, è possibile selezionare una delle fasi seguenti per configurare TeSys island: Se TeSys island è stato già configurato e l'utente non intende caricare una nuova configurazione, fare clic con il tasto destro del mouse sul dispositivo TeSys island nella finestra DTM Browser (Browser DTM) e selezionare Load data from device (Carica dati da dispositivo). Se TeSys island non è stato configurato e l'utente desidera caricare una nuova configurazione, eseguire una delle operazioni seguenti: Fare doppio clic sul dispositivo TeSys island nella finestra DTM Browser (Browser DTM) e configurare il dispositivo. Fare clic con il tasto destro del mouse sul dispositivo TeSys island nella finestra DTM Browser (Browser DTM), quindi fare clic su Device menu (Menu dispositivo) > Additional functions (Funzioni aggiuntive) > Import (Importa) > Import TeSys island Configurator Format (Importa formato configurazione TeSys Island) per importare i file di configurazione. Risultato: la nuova configurazione viene importata nel software.
10	Fare doppio clic sul dispositivo TeSys island nella finestra DTM Browser (Browser DTM), e selezionare Store data to device (Memorizza dati nel dispositivo).
