TeSys island-Projekt in SPS hochladen

Führen Sie die nachstehenden Schritte aus, um das TeSys island-Projekt in die SPS hochzuladen:

Schritt	Maßnahme
1	Stellen Sie eine Verbindung zwischen dem PC und der SPS her, indem Sie einen der folgenden Schritte ausführen: Stellen Sie über die IP-Adresse eine Verbindung zur SPS her. Schließen Sie das USB-Erdungskabel (BMXXCAUSBH018) am PC und am Front-Bedienfeld der SPS M580 an.
2	Klicken Sie auf der Symbolleiste auf das Verbinden-Symbol ().
3	Klicken Sie auf der Symbolleiste auf das Herunterladen-Symbol (). Ergebnis: Das Fenster Transfer Project to PLC (Projekt in SPS übertragen) wird auf dem Bildschirm angezeigt.
4	Klicken Sie auf Transfer (Übertragen). Ergebnis: Das TeSys island-Projekt wird in die SPS hochgeladen.
5	Doppelklicken Sie im Fenster DTM Browser (DTM-Browser) auf die CPU. Ergebnis: Das Kommunikationsfenster wird auf dem Bildschirm angezeigt.
6	Wählen Sie Channel Properties > IP Address Source (PC) (Kanaleigenschaften > IP-Adressquelle [PC]) aus und klicken Sie auf OK.
7	Rechtsklicken Sie im Fenster DTM Browser auf den CPU-Namen und wählen Sie Connect (Verbinden) aus.
8	Rechtsklicken Sie im Fenster DTM Browser auf das TeSys island-Gerät und wählen Sie Connect aus.

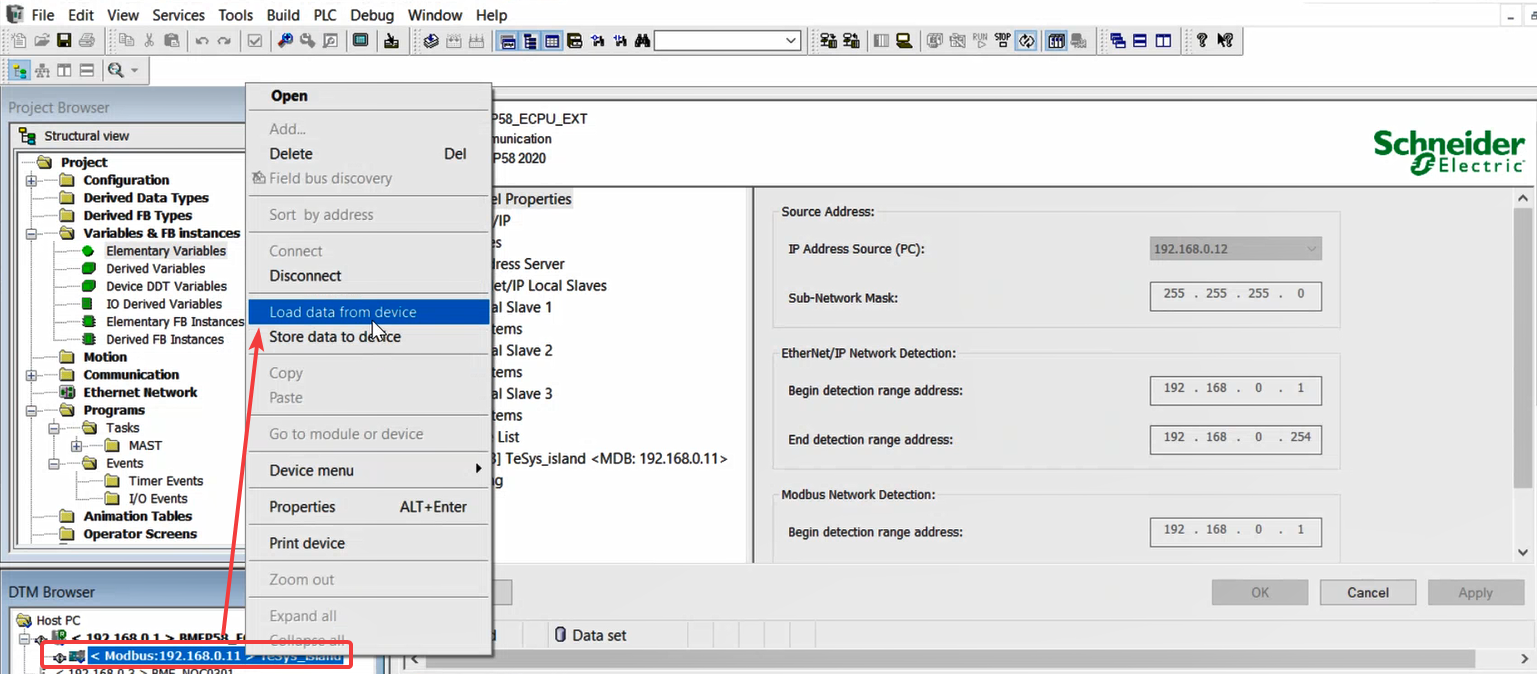

9	Sie können gemäß Ihren spezifischen Anforderungen einen der folgenden Schritte auswählen, um das TeSys island zu konfigurieren: Wenn das TeSys island bereits konfiguriert wurde und der Benutzer keine neue Konfiguration hochladen möchte, rechtsklicken Sie im Fenster DTM Browser auf das TeSys island-Gerät und wählen Sie Load data from device (Daten von Gerät laden) aus. Wenn das TeSys island noch nicht konfiguriert wurde und der Benutzer eine neue Konfiguration hochladen möchte, führen Sie nach Bedarf eine der folgenden Maßnahmen aus: Doppelklicken Sie im Fenster DTM Browser auf das TeSys island-Gerät und konfigurieren Sie das Gerät. Rechtsklicken Sie im Fenster DTM Browser auf das TeSys island-Gerät und klicken Sie auf Device menu > Additional functions > Import > Import TeSys island Configurator Format (Gerätemenü > Zusätzliche Funktionen > Importieren > TeSys island-Konfigurator-Format importieren), um die Konfigurationsdateien zu importieren. Ergebnis: Die neue Konfiguration wird in die Software importiert.
10	Doppelklicken Sie im Fenster DTM Browser auf das TeSys island-Gerät und wählen Sie Store data to device (Daten auf Gerät speichern) aus.
