Fonctions de mesure et de surveillance
Présentation
Le contrôleur LTMR fournit des fonctions de mesure et de surveillance complémentaires aux fonctions de protection et de défaut de courant, de température et de terre. Lorsqu'il est connecté à un module d'extension LTME, le contrôleur LTMR fournit également des fonctions de mesure de tension et de puissance.
Mesure
Vue d’ensemble
Le contrôleur LTMR utilise ces mesures pour appliquer les fonctions de protection, de contrôle, de surveillance, ainsi que les fonctions logiques. Chaque mesure est décrite dans cette section.
Il est possible d'accéder aux mesures via :
-
un PC exécutant SoMove avec TeSys T DTM
-
un système HMI
-
un automate programmable via le port réseau
Courants de phase
Description
Le contrôleur LTMR mesure les courants de phase et délivre la valeur de chaque phase en ampères et en pourcentage du courant de pleine charge.
La fonction de mesure des courants de phase délivre la valeur rms des courants de phase en ampères à partir des trois entrées TC :
-
L1 : courant de la phase 1
-
L2 : courant de la phase 2
-
L3 : courant de la phase 3
Le contrôleur LTMR effectue des calculs rms réels pour les courants de phase jusqu'à la septième harmonique.
Le courant monophasé est mesuré à partir des entrées L1 et L3.
Spécifications du courant de phase
La fonction de mesure des courants de phase possède les spécifications suivantes :
|
Caractéristique |
Valeur |
|---|---|
|
Unité |
A |
|
Précision |
|
|
Résolution |
0,01 A |
|
Fréquence d'actualisation |
100 ms |
Rapport de courant de phase
Les paramètres courant L1 - rapport, courant L2 - rapport et courant L3 - rapport indiquent le courant de phase sous la forme d'un pourcentage du courant de pleine charge.
Formules de calcul du rapport de courant de phase
La valeur de courant de phase est comparée au paramètre FLC (courant de pleine charge), où FLC est égal à FLC1 ou FLC2, selon le paramètre actif au moment concerné.
|
Mesure calculée |
Formule |
|---|---|
|
Rapport de courant de phase |
100 x Ln / FLC |
|
Où :
|
|
Spécifications du rapport de courant de phase
La fonction de mesure du rapport de courant de phase possède les spécifications suivantes :
|
Caractéristique |
Valeur |
|---|---|
|
Unité |
% de courant de pleine charge |
|
Précision |
Reportez-vous à Spécifications du courant de phase. |
|
Résolution |
1 % du courant FLC |
|
Fréquence d'actualisation |
100 ms |
Courant de terre
Description
Le contrôleur LTMR mesure les courants de terre et fournit des valeurs en ampères et sous la forme d'un pourcentage de FLCmin (courant minimal à pleine charge).
-
Le contrôleur LTMR calcule le courant à la terre interne (Igr∑) à partir des trois courants de phase mesurés par les transformateurs de courant de charge. Il renvoie un résultat de 0 lorsque le courant est inférieur à 10% du courant FLCmin.
-
Le courant à la terre externe (Igr) est mesuré par le transformateur de courant à la terre externe connecté aux bornes Z1 et Z2.
Paramètres configurables
La configuration du canal de contrôle comprend les paramètres configurables suivants :
|
Paramètre |
Plage de réglage |
Réglage usine |
|---|---|---|
|
Courant terre - mode |
|
Interne |
|
Courant terre - rapport |
|
Néant |
|
TC terre - primaire |
|
1 |
|
TC terre - secondaire |
|
1 |
Formule de calcul du courant de terre externe
La valeur de courant de terre externe dépend des réglages des paramètres :
|
Mesure calculée |
Formule |
|---|---|
|
Courant de terre externe |
(Courant au travers des bornes Z1 et Z2) x (TC terre - primaire) / (TC terre - secondaire) |
Spécifications du courant de terre
La fonction de mesure du courant terre possède les spécifications suivantes :
|
Caractéristique |
Valeur |
||
|---|---|---|---|
|
Courant de terre interne (IgrΣ) |
Courant de terre externe (Igr) |
||
|
Unité |
A |
A |
|
|
Précision |
|||
|
LTMR 08xxx |
Igr ≥ 0,3 A |
+/- 10% |
Valeur la plus grande de +/- 5 % ou de +/- 0,01 A |
|
0,2 A ≤ Igr ≤ 0,3 A |
+/- 15% |
||
|
0,1 A ≤ Igr ≤ 0,2 A |
+/- 20% |
||
|
Igr < 0,1 A |
N/A * |
||
|
LTMR 27xxx |
Igr ≥ 0,5 A |
+/- 10% |
|
|
0,3 A ≤ Igr ≤ 0,5 A |
+/- 15% |
||
|
0,2 A ≤ Igr ≤ 0,3 A |
+/- 20% |
||
|
Igr < 0,2 A |
N/A * |
||
|
LTMR 100xxx |
Igr ≥ 1,0 A |
+/- 10% |
|
|
0,5 A ≤ Igr ≤ 1,0 A |
+/- 15% |
||
|
0,3 A ≤ Igr ≤ 0,5 A |
+/- 20% |
||
|
Igr < 0,3 A |
N/A * |
||
|
Résolution |
0,01 A |
0,01 A |
|
|
Intervalle d'actualisation |
100 ms |
100 ms |
|
Courant terre - rapport
Le paramètre Courant terre - rapport délivre une valeur de courant de terre sous la forme d'un pourcentage du courant FLCmin.
Formules de calcul du rapport de courant de terre
La valeur de courant de terre est comparée au courant FLCmin.
|
Mesure calculée |
Formule |
|---|---|
|
Rapport de courant de terre |
100 x courant de terre / FLCmin |
Spécifications du rapport de courant de terre
La fonction de mesure du rapport de courant de terre possède les spécifications suivantes :
|
Caractéristique |
Valeur |
|---|---|
|
Unité |
0 à 2 000% du courant FLCmin |
|
Précision |
Reportez-vous à Spécifications du courant de terre. |
|
Résolution |
0,1 % du courant FLCmin |
|
Intervalle d'actualisation |
100 ms |
Courant moyen
Description
Le contrôleur LTMR calcule le courant moyen et délivre la valeur de la phase en ampères et en pourcentage du courant FLC (courant de pleine charge).
La fonction de mesure du courant moyen délivre la valeur rms du courant moyen. Elle revient à 0 lorsque le courant moyen est inférieur à 20 % du FLC minimum.
Formules de calcul du courant moyen
Le contrôleur LTMR calcule le courant moyen à l'aide des courants de phase mesurés. Les valeurs mesurées sont additionnées à l'aide des formules suivantes :
|
Mesure calculée |
Formule |
|---|---|
|
Courant moyen, moteur triphasé |
Imoy = (L1 + L2 + L3) / 3 |
|
Courant moyen, moteur monophasé |
Imoy = (L1 + L3) / 2 |
Spécifications du courant moyen
La fonction de mesure du courant moyen possède les spécifications suivantes :
|
Caractéristique |
Valeur |
|
|---|---|---|
|
Unité |
A |
|
|
Précision |
|
|
|
Résolution |
0,01 A |
|
|
Fréquence d'actualisation |
100 ms |
|
Courant moyen - rapport
Le paramètre Courant moyen - rapport indique la valeur de courant moyen sous la forme d'un pourcentage du courant FLC (courant de pleine charge).
Formules de calcul du rapport de courant moyen
La valeur de courant moyen est comparée au paramètre FLC (courant de pleine charge), où FLC est égal à FLC1 ou FLC2, selon le paramètre actif au moment concerné.
|
Mesure calculée |
Formule |
|---|---|
|
Courant moyen - rapport |
100 x lmoy / FLC |
|
Où :
|
|
Spécifications du rapport de courant moyen
La fonction de mesure du rapport de courant moyen possède les spécifications suivantes :
|
Caractéristique |
Valeur |
|
|---|---|---|
|
Unité |
% de courant de pleine charge |
|
|
Précision |
Reportez-vous à Spécifications du courant moyen. |
|
|
Résolution |
1 % du courant FLC |
|
|
Fréquence d'actualisation |
100 ms |
|
Déséquilibre courant phase
Description
La fonction déséquilibre courant phase permet de mesurer le pourcentage maximum d'écart entre le courant moyen et les courants de phase individuels.
Formules
La mesure du déséquilibre courant phase repose sur le rapport de déséquilibre calculé à l'aide des formules suivantes :
|
Mesure calculée |
Formule |
|---|---|
|
Rapport de déséquilibre de courant en phase 1 (en %) |
Ii1 = (| L1 - Imoy | x 100) / Imoy |
|
Rapport de déséquilibre de courant en phase 2 (en %) |
Ii2 = (| L2 - Imoy | x 100) / Imoy |
|
Rapport de déséquilibre de courant en phase 3 (en %) |
Ii3 = (| L3 - Imoy | x 100) / Imoy |
|
Rapport de déséquilibre de courant triphasé (en %) |
Idés = Max(Ii1, Ii2, Ii3) |
Spécifications
La fonction de mesure du déséquilibre courant phase possède les spécifications suivantes :
|
Caractéristique |
Valeur |
|
|---|---|---|
|
Unité |
% |
|
|
Précision |
|
|
|
Résolution |
1% |
|
|
Fréquence d'actualisation |
100 ms |
|
Capacité thermique
Description
La fonction Niveau de capacité thermique utilise deux modèles thermiques pour calculer la capacité thermique utilisée : un pour les enroulements statorique et rotarique en cuivre et l’autre pour le bâti en fer du moteur. Le modèle thermique avec la capacité maximum utilisée est indiqué.
Cette fonction permet également d'estimer et d'afficher :
-
Le temps restant avant un déclenchement par surcharge thermique (reportez-vous à Délai avant déclenchement), et
-
Le temps restant jusqu'à ce que la condition de déclenchement soit effacée après le déclenchement d'une surcharge thermique. (reportez-vous à Délai minimum).
Spécifications du courant de déclenchement
La fonction capacité thermique utilise l'une des spécifications de courant de déclenchement (TCC) sélectionnées suivantes :
-
Temps défini
-
Inversion thermique (réglage usine)
Modèles de capacité thermique
Les modèles en cuivre et en fer utilisent le courant de phase maximum mesuré et la valeur du paramètre moteur - classe de déclenchement pour générer une image thermique non mise à l'échelle. Le niveau de capacité thermique indiqué est calculé en mettant l'image thermique à l'échelle du courant FLC (courant de pleine charge).
Spécifications de la capacité thermique
La fonction capacité thermique possède les spécifications suivantes :
|
Caractéristique |
Valeur |
|---|---|
|
Unité |
% |
|
Précision |
+/- 1% |
|
Résolution |
1 % |
|
Intervalle d'actualisation |
100 ms |
Capteur température moteur
Description
La fonction capteur de température moteur affiche :
-
La valeur de la résistance en ohms, mesurée par un capteur de température à résistance PTC ou NTC.
-
La valeur de la température en °C ou °F, mesurée par un capteur de température PT100.
Reportez-vous à la documentation du produit pour plus d'informations sur le capteur de température spécifique utilisé. Un des quatre types de capteurs de température peut être utilisé :
-
PTC binaire
-
PT100
-
PTC analogique
-
NTC analogique
Spécifications
La fonction capteur température moteur possède les spécifications suivantes :
|
Caractéristique |
Capteur température - PT100 |
Autre capteur température |
|---|---|---|
|
Unité |
°C ou °F, selon la valeur du paramètre Affichage HMI - température moteur en degrés. |
Ω |
|
Précision |
+/- 2% |
+/– 2% |
|
Résolution |
1 °C ou 1 °F |
0.1 Ω |
|
Fréquence d'actualisation |
500 ms |
500 ms |
Fréquence
Description
La fonction de fréquence fournit la valeur mesurée en fonction des mesures de la tension composée. Si la fréquence est instable (variations de +/– 2 Hz), la valeur 0 est indiquée jusqu'à ce que la fréquence soit stabilisée.
Si aucun module d'extension LTME n'est présent, la fréquence est de 0.
Spécifications
La fonction de fréquence possède les spécifications suivantes :
|
Caractéristique |
Valeur |
|---|---|
|
Unité |
Hz |
|
Précision |
+/– 2% |
|
Résolution |
0,1 Hz |
|
Fréquence d'actualisation |
30 ms |
Tensions composées
Description
La fonction de mesure des tensions composées fournit la valeur rms de la tension de phase à phase (V1 à V2, V2 à V3 et V3 à V1) :
-
Tension L1-L2 : tension de la phase 1 à la phase 2
-
Tension L2-L3 : tension de la phase 2 à la phase 3
-
Tension L3-L1 : tension de la phase 3 à la phase 1
Le module d'extension effectue des calculs rms réels pour les tensions composées jusqu'à la septième harmonique.
La tension monophasée est mesurée à partir des entrées L1 et L3.
Spécifications
La fonction de mesure des tensions composées possède les spécifications suivantes :
|
Caractéristique |
Valeur |
|---|---|
|
Unité |
V CA |
|
Précision |
+/- 1% |
|
Résolution |
1 V CA |
|
Fréquence d'actualisation |
100 ms |
Déséquilibre de la tension du secteur
Description
La fonction de déséquilibre de tension composée permet d'afficher le pourcentage maximum d'écart entre la tension moyenne et les tensions composées individuelles.
Formules
Le déséquilibre de la tension secteur est calculé à l'aide des formules suivantes :
|
Mesure calculée |
Formule |
|---|---|
|
Rapport de déséquilibre de la tension en phase 1 (en %) |
Vd1 = 100 x | V1 - Vmoy | / Vmoy |
|
Rapport de déséquilibre de la tension en phase 2 (en %) |
Vd2 = 100 x | V2 - Vmoy | / Vmoy |
|
Rapport de déséquilibre de la tension en phase 3 (en %) |
Vd3 = 100 x | V3 - Vmoy | / Vmoy |
|
Rapport de déséquilibre de la tension triphasée (en %) |
Vdés = Max (Vd1, Vd2, Vd3) |
|
Où :
|
|
Spécifications
La fonction de mesure du déséquilibre de la tension secteur possède les spécifications suivantes :
|
Caractéristique |
Valeur |
|---|---|
|
Unité |
% |
|
Précision |
+/– 1,5% |
|
Résolution |
1% |
|
Fréquence d'actualisation |
100 ms |
Tension moyenne
Description
Le contrôleur LTMR calcule la tension moyenne et fournit les valeurs en volts. La fonction de mesure de la tension moyenne délivre la valeur rms de la tension moyenne.
Formules
Le contrôleur LTMR calcule la tension moyenne à l'aide des tensions composées mesurées. Les valeurs mesurées sont additionnées à l'aide des formules suivantes :
|
Mesure calculée |
Formule |
|---|---|
|
Tension moyenne, moteur triphasé |
Vmoy = (tension L1L2 + tension L2L3 + tension L3L1) / 3 |
|
Tension moyenne, moteur monophasé |
Vmoy = tension L3L1 |
Caractéristiques
La fonction de mesure de la tension moyenne possède les spécifications suivantes :
|
Caractéristique |
Valeur |
|---|---|
|
Unité |
V CA |
|
Précision |
+/- 1 % |
|
Résolution |
1 VCA |
|
Intervalle d'actualisation |
100 ms |
Facteur de puissance
Description
La fonction de facteur de puissance permet d'afficher le décalage de phase entre les courants de phase et les tensions de phase.
Formule

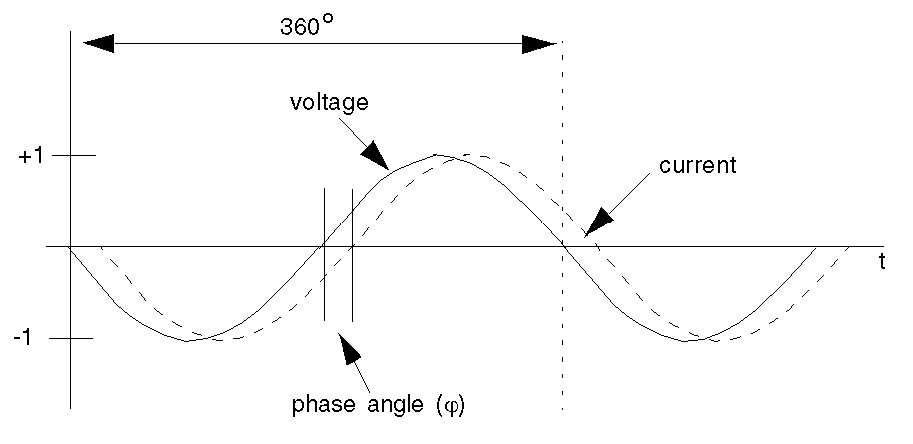

Le paramètre Facteur de puissance (également dénommé cosinus phi ou cos ϕ) représente la valeur absolue du rapport de la puissance active sur la puissance réactive.
Caractéristiques
La fonction de facteur de puissance possède les spécifications suivantes :
|
Caractéristique |
Valeur |
|---|---|
|
Précision |
+/- 10 % pour un cos ϕ ≥ 0,6 |
|
Résolution |
0,01 |
|
Intervalle d'actualisation |
30 ms (type)* |
Puissance active et puissance réactive
Description
Le calcul de la puissance active et de la puissance réactive repose sur<:hs>:
-
la valeur rms moyenne de la tension des phases L1, L2 et L3 ;
-
la valeur rms moyenne du courant des phases L1, L2 et L3 ;
-
Facteur de puissance
-
le nombre de phases.
Formules
La puissance active, également appelée puissance réelle, mesure la puissance rms moyenne. Elle est calculée avec les formules suivantes :
|
Mesure calculée |
Formule |
|---|---|
|
Puissance active d'un moteur triphasé |
√3 x lmoy x Vmoy x cosϕ |
|
Puissance active d'un moteur monophasé |
lmoy x Vmoy x cosϕ |
|
Où :
|
|
La puissance réactive est calculée avec les formules suivantes :
|
Mesure calculée |
Formule |
|---|---|
|
Puissance réactive d'un moteur triphasé |
√3 x lmoy x Vmoy x sinϕ |
|
Puissance réactive d'un moteur monophasé |
lmoy x Vmoy x sinϕ |
|
Où :
|
|
Spécifications
Les fonctions de puissances active et réactive possèdent les spécifications suivantes :
|
Caractéristique |
Puissance active |
Puissance réactive |
|---|---|---|
|
Unité |
kW |
kVAR |
|
Précision |
+/- 15% |
+/- 15% |
|
Résolution |
0,1 kW |
0,1 kVAR |
|
Fréquence d'actualisation |
100 ms |
100 ms |
Puissance active - consommée et puissance réactive - consommée
Description
Les fonctions de consommation de puissance active et réactive affichent le total cumulé de la puissance électrique active et réactive délivrée, et utilisée ou consommée par la charge.
Caractéristiques
Les fonctions puissance active - consommée et puissance réactive - consommée possèdent les spécifications suivantes :
|
Caractéristique |
Puissance active - consommée |
Puissance réactive - consommée |
|---|---|---|
|
Unité |
kWh |
kVARh |
|
Précision |
+/- 15% |
+/- 15% |
|
Résolution |
1 kWh |
1 kVARh |
|
Intervalle d'actualisation |
100 ms |
100 ms |
Déclenchements de surveillance du système et des équipements
Présentation
Le contrôleur LTMR et le module d'extension LTME détectent les défauts qui affectent le bon fonctionnement du contrôleur LTMR (erreurs de vérification interne du contrôleur et de vérification des communications, de câblage et de configuration).
Il est possible de consulter les enregistrements des déclenchements de surveillance du système et des équipements via :
-
un PC exécutant SoMove avec TeSys T DTM ;
-
un système IHM ;
-
un automate programmable via le port réseau.
Déclenchement interne du contrôleur
Description
Le contrôleur LTMR détecte et enregistre les déclenchements internes qui lui sont propres. Les déclenchements internes peuvent être majeurs ou mineurs. Les déclenchements majeurs et mineurs peuvent modifier l'état des relais de sortie. Le redémarrage de l'alimentation du contrôleur LTMR peut effacer un déclenchement interne.
Lorsqu'un déclenchement interne se produit, le paramètre Contrôleur - déclenchement interne est défini.
Déclenchements internes majeurs
Lors d'un déclenchement majeur, le contrôleur LTMR n'est pas capable d'exécuter correctement sa propre programmation et peut uniquement tenter de s'arrêter. Durant un déclenchement majeur, toute communication avec le contrôleur LTMR est impossible. Les déclenchements internes majeurs sont les suivants :
-
Déclenchement par débordement positif de pile
-
Déclenchement par débordement négatif de pile
-
Temporisation du chien de garde
-
Erreur de checksum du micrologiciel
-
Erreur de l’CPU
-
Déclenchement par température interne (à 100 °C/212 °F)
-
Erreur détectée par le test de la mémoire RAM
Déclenchements internes mineurs
Les déclenchements internes mineurs indiquent que les données fournies au contrôleur LTMR ne sont pas fiables et peuvent altérer sa protection. Durant un déclenchement mineur, le contrôleur LTMR continue d'essayer de surveiller l'état et les communications, mais n'accepte aucune commande de démarrage. Durant une condition de déclenchement mineur, le contrôleur LTMR continue de détecter et de signaler les déclenchements majeurs, mais aucun autre déclenchement mineur. Les déclenchements internes mineurs sont les suivants :
-
Déclenchement des communications internes du réseau
-
Erreur de l’EEPROM
-
Erreur de dépassement des limites d’A/N
-
Touche Reset bloquée
-
Déclenchement par température interne (à 85 °C/185 °F)
-
Erreur de configuration non valide (conflit de configuration)
-
Action non valide concernant une fonction logique (par exemple, tentative d'écriture d'un paramètre en lecture seule)
Température interne du contrôleur
Description
Le contrôleur LTMR surveille sa température interne et signale les conditions d’alarme, de déclenchement mineur et de déclenchement majeur. Il est impossible de désactiver la détection des déclenchements. La détection des alarmes peut être activée ou désactivée.
Le contrôleur conserve un enregistrement de la plus haute température interne atteinte.
Caractéristiques
Les valeurs mesurées de température interne du contrôleur possèdent les spécifications suivantes :
|
Caractéristique |
Valeur |
|
|---|---|---|
|
Unité |
°C |
|
|
Précision |
+/- 4 °C (+/- 7.2 °F) |
|
|
Résolution |
1 °C (1,8 °F) |
|
|
Intervalle d'actualisation |
100 ms |
|
Paramètres
La fonction de contrôle de la température interne du contrôleur comporte un paramètre modifiable :
|
Paramètre |
Plage de réglage |
Réglage usine |
|---|---|---|
|
Activation de l’alarme de température interne du contrôleur |
|
Activer |
La fonction de contrôle de la température interne du contrôleur comporte les seuils fixes de déclenchement et d'alarme suivants :
|
Condition |
Valeur seuil fixe |
Définit le paramètre |
|
|---|---|---|---|
|
Alarme de température interne |
80 °C (176 °F) |
Alarme de température interne du contrôleur |
|
|
Déclenchement mineur par température interne |
85 °C (185 °F) |
Déclenchement interne du contrôleur |
|
|
Déclenchement majeur de température interne |
100 °C (212 °F) |
||
Une condition d'alarme cesse lorsque la température interne du contrôleur LTMR descend en dessous de 80 °C (176 °F).
Schéma fonctionnel
T Température
T > 80 °C (176 °F) Seuil d’alarme fixe
T > 85 °C (185 °F) Seuil de déclenchement mineur fixe
T > 100 °C (212 °F) Seuil de déclenchement majeur fixe
Contrôleur - température interne maximum
Le paramètre Contrôleur - température interne maximum contient la plus haute température interne, exprimée en °C, détectée par le capteur de température interne du contrôleur LTMR. Le contrôleur LTMR actualise cette valeur chaque fois qu'il détecte une température interne supérieure à la valeur en cours.
La valeur de température interne maximum n’est pas effacée lorsque les réglages usine sont rétablis à l’aide de la fonction commande effacement - général ou lorsque les statistiques sont réinitialisées à l'aide de la fonction commande effacement - statistiques.
Déclenchement de diagnostic des commandes de contrôle
Description
Le contrôleur LTMR exécute des tests de diagnostic qui détectent et surveillent le bon fonctionnement des commandes de contrôle.
Il existe quatre fonctions de diagnostic des commandes de contrôle :
-
Vérification de la commande de démarrage
-
Vérification du fonctionnement du moteur en marche
-
Vérification de la commande d'arrêt
-
Vérification de l'arrêt
Paramètres
Les quatre fonctions de diagnostic sont activées et désactivées conjointement. Les paramètres configurables sont les suivants :
|
Paramètres |
Plage de réglage |
Réglage usine |
|---|---|---|
|
Activation du déclenchement de diagnostic |
Oui/Non |
Oui |
|
Activation de l’alarme de diagnostic |
Oui/Non |
Oui |
Vérification de la commande de démarrage
La vérification de la commande de démarrage se lance après une commande de démarrage et contraint le contrôleur LTMR à surveiller le circuit principal afin de vérifier que le courant circule.
-
La vérification de la commande de démarrage signale un déclenchement ou une alarme de commande de démarrage si aucun courant n'est détecté à l'issue d'un délai d'une seconde.
-
La condition de vérification de la commande de démarrage se termine si le moteur est en état de démarrage ou de marche (lavg > 20 % FLC) au point de retard d'une seconde, puis la vérification du fonctionnement du moteur en marche commence.
Vérification du fonctionnement du moteur en marche
La vérification du fonctionnement du moteur en marche contraint le contrôleur LTMR à surveiller de façon continue le circuit principal afin de vérifier que le courant circule.
-
La vérification du fonctionnement du moteur en marche signale un déclenchement ou une alarme si le courant de phase moyen n'est pas détecté durant plus de 0,5 seconde, sans qu'une commande d'arrêt n'ait été actionnée.
-
La vérification du fonctionnement du moteur en marche prend fin lors de l'exécution d'une commande d'arrêt.
Vérification de la commande d'arrêt
La vérification de la commande d'arrêt se lance après une commande d'arrêt, et contraint le contrôleur LTMR à surveiller le circuit principal afin de vérifier que le courant circule.
-
La vérification de la commande d'arrêt signale un déclenchement ou une alarme si un courant est détecté à l'issue d'un délai d'une seconde.
-
La vérification de la commande d'arrêt prend fin si le contrôleur LTMR détecte un courant supérieur ou égal à 5 % du courant FLCmin.
Vérification de l'arrêt
La vérification de l'arrêt contraint le contrôleur LTMR à surveiller de façon continue le circuit principal afin de vérifier qu’aucun courant ne circule.
-
La vérification de l'arrêt signale un déclenchement ou une alarme de vérification de l'arrêt en cas de détection d'un courant de phase moyen durant plus de 0,5 seconde, après qu'une commande d'arrêt a été actionnée.
-
La vérification de l'arrêt prend fin lors de l'exécution d'une commande d'exécution.
Séquence dans le temps
Le schéma suivant illustre un exemple de séquence dans le temps de la vérification de la commande de démarrage et de la vérification de la commande d'arrêt :
1 Fonctionnement normal
2 Condition de déclenchement ou d’alarme
3 Le contrôleur LTMR surveille le circuit principal afin de détecter la présence de courant
4 Le contrôleur LTMR surveille le circuit principal afin de détecter l'absence de courant
5 Le contrôleur LTMR signale un déclenchement ou une alarme de vérification de la commande de démarrage si aucun courant n'est détecté à l'issue d'un délai d'une seconde.
6 Le contrôleur LTMR signale un déclenchement ou une alarme de vérification de la commande d'arrêt si un courant est détecté à l'issue d'un délai d'une seconde.
Le schéma suivant illustre un exemple de la séquence dans le temps de la vérification du fonctionnement du moteur en marche et de la vérification de l'arrêt du moteur :
1 Fonctionnement normal
2 Condition de déclenchement ou d’alarme
3 Une fois que le moteur est en état de fonctionnement en marche, le contrôleur LTMR surveille de façon continue le circuit principal afin de détecter la présence de courant, jusqu'à ce qu'une commande d'arrêt soit émise ou que la fonction soit désactivée
4 Le contrôleur LTMR surveille de façon continue le circuit principal afin de détecter l'absence de courant, jusqu'à ce qu'une commande de démarrage soit émise ou que la fonction soit désactivée.
5 Le contrôleur LTMR signale un déclenchement ou une alarme de vérification du fonctionnement du moteur en marche si aucun courant n'est détecté durant plus de 0,5 seconde, sans qu'aucune commande d'arrêt n'ait été actionnée.
6 Le contrôleur LTMR signale un déclenchement ou une alarme de vérification de l'arrêt du moteur si un courant est détecté durant plus de 0,5 seconde, sans qu'aucune commande de démarrage n'ait été actionnée.
7 Absence de tout courant durant moins de 0,5 seconde
8 Présence d'un courant durant moins de 0,5 seconde
Déclenchements de câblage
Description
L'unité de contrôle LTMR vérifie les connexions externes et signale un déclenchement lorsqu'elle détecte un câblage externe incorrect ou générant un conflit. Le contrôleur LTMR peut détecter quatre erreurs de câblage :
-
Erreur d'inversion TC
-
Erreur de configuration de phase
-
Erreurs de câblage du capteur de température du moteur (court-circuit ou circuit ouvert)
Si le contrôleur LTMR est connecté au port de gauche du module d’extension LTME, la mesure de fréquence sera incorrecte. Il est donc conseillé d’utiliser le cavalier de connexion LTMCC004 pour éviter les déclenchements.
Activation de la détection des déclenchements
Les diagnostics de câblage sont activés à l'aide des paramètres suivants :
|
Protection |
Paramètres d'activation |
Plage de réglage |
Réglage usine |
|---|---|---|---|
|
Inversion CT |
Activation du déclenchement de câblage |
|
Oui |
|
Configuration phase |
Phases moteur, s'il est réglé sur Monophasé. |
|
Triphasé |
|
Câblage du capteur température moteur |
Type de capteur de température du moteur, si le paramètre est réglé sur un type spécifique et non sur Aucun |
|
Néant |
Erreur d'inversion TC
Lorsque des TC de charge externes individuels sont utilisés, ils doivent être installés dans le même sens. Le contrôleur LTMR vérifie le câblage des TC et signale une erreur s'il détecte que le câblage de l'un des transformateurs de courant est inversé par rapport aux autres.
Cette fonction peut être activée et désactivée.
Erreur de configuration de phase
Le contrôleur LTMR vérifie le courant d'activation sur les trois phases du moteur, puis vérifie le réglage du paramètre moteur - nombre de phases. Lorsque le contrôleur LTMR est configuré pour un fonctionnement monophasé, le contrôleur LTMR signale une erreur s'il détecte un courant sur la phase 2.
Cette fonction est activée lorsque le contrôleur LTMR est configuré pour un fonctionnement monophasé. Elle ne comporte aucun paramètre configurable.
Erreurs de câblage du capteur de température du moteur
Lorsque le contrôleur LTMR est configuré de façon à assurer une protection à l'aide d'un capteur de température du moteur, le contrôleur LTMR assure la détection des courts-circuits et des ouvertures de circuit du capteur de température.
Le contrôleur LTMR signale une erreur lorsque la résistance calculée aux bornes T1 et T2 :
-
Devient inférieure au seuil fixe de détection des courts-circuits (code de déclenchement = 34), ou
-
Devient supérieure au seuil fixe de détection des courts-circuits (code de déclenchement = 35).
Le déclenchement doit être réarmé en fonction du mode de réarmement configuré : manuel, automatique ou distant.
Les seuils de détection des court-circuits et des circuits ouverts ne font l'objet d'aucune temporisation de déclenchement. Aucune alarme n'est associée à la détection des courts-circuits et des circuits ouverts.
La détection des courts-circuits et des circuits ouverts avec le capteur de température du moteur est possible dans tous les états de fonctionnement.
Cette protection est activée lorsqu'un capteur de température est utilisé et configuré. Il est impossible de la désactiver.
La fonction capteur température moteur possède les spécifications suivantes :
|
Caractéristique |
Valeur |
|
|---|---|---|
|
Unité |
Ω |
|
|
Plage de fonctionnement normal |
15 à 6500 W |
|
|
Précision |
à 15 Ω : +/- 10% à 6500 Ω : +/- 5 % |
|
|
Résolution |
0,1 Ω |
|
|
Intervalle d'actualisation |
100 ms |
|
Les seuils fixes des fonctions de détection des courts-circuits et des circuits ouverts sont les suivants :
|
Fonction de détection |
Résultats fixes pour PTC binaire, PT100 ou PTC/NTC analogique |
Précision |
|
|---|---|---|---|
|
Détection de court-circuit |
seuil |
15 Ω |
+/- 10% |
|
réenclenchement |
20 Ω |
+/- 10% |
|
|
Détection de circuit ouvert |
seuil |
6500 Ω |
+/- 5 % |
|
réenclenchement |
6000 Ω |
+/- 5 % |
|
Checksum de configuration
Perte de communication
Description
Le contrôleur LTMR surveille la communication via :
-
le port réseau ;
-
le port de l’IHM.
Configuration des paramètres du port réseau
Le contrôleur LTMR surveille les communications réseau et génère un déclenchement et une alarme en cas de perte des communications réseau.
-
Sur les contrôleurs Ethernet LTMR configurés avec le protocole de communication EtherNet/IP ou Modbus/TCP, la perte de communication est détectée si aucune communication n'est échangée avec l'adresse IP primaire durant une période égale ou supérieure au délai de temporisation de perte de communication du port réseau. L'adresse IP primaire doit être configurée pour pouvoir détecter la perte de communication.
-
Sur les contrôleurs Modbus LTMR, la perte de communication est détectée si aucun échange de communication ne survient durant une période égale ou supérieure au délai port réseau - temporisation perte de communication.
-
Sur les contrôleurs PROFIBUS DP, CANopen ou DeviceNet LTMR, la perte de communication est détectée dans le cadre de la gestion du protocole, sans paramètre réglable spécifique.
Les communications via le port réseau comprennent les paramètres configurables suivants :
|
Paramètre |
Plage de réglage |
Réglage usine |
|---|---|---|
|
Activation du déclenchement par port réseau |
Activer/Désactiver |
Désactiver |
|
Activation de l’alarme de port réseau |
Activer/Désactiver |
Désactiver |
|
Port réseau - temporisation perte communication (contrôleurs Ethernet et Modbus) |
0,01 à 99,99 s Par incréments de 0,01 s |
2 s |
|
Réglage de repli de port réseau*(1) |
|
O.1, O.2 off |
|
Adresse IP du primaire (contrôleur Ethernet uniquement) |
0.0.0.0 à 255.255.255.255 |
0.0.0.0 |
Configuration des paramètres du port IHM
Le contrôleur LTMR surveille les communications effectuées via le port IHM et émet une alarme et un déclenchement si aucune communication valide n’est reçue par le port IHM durant plus de 7 secondes.
Les communications via le port IHM comprennent les paramètres configurables suivants :
|
Paramètre |
Plage de réglage |
Réglage usine |
|---|---|---|
|
Port IHM - activation du déclenchement |
Activer/Désactiver |
Désactiver |
|
Port IHM - activation de l’alarme |
Activer/Désactiver |
Désactiver |
|
Réglage de repli de port IHM* |
|
O.1, O.2 off |
Condition de repli
Lorsque le contrôleur LTMR perd la communication avec le réseau ou l'IHM, le contrôleur LTMR passe en condition de repli. Lorsque les communications sont rétablies, la condition de repli n'est plus appliquée par le contrôleur LTMR.
Le comportement des sorties logiques O.1 et O.2 lorsque le contrôleur LTMR est en condition de repli, est déterminé par :
-
le mode de fonctionnement (reportez-vous à Modes de fonctionnement).
-
Les paramètres Port réseau - réglage repli et Port IHM- réglage repli.
Les réglages de repli disponibles sont les suivants :
|
Réglage de repli de port |
Description |
|---|---|
|
Suspendre (O.1, O.2) |
Ordonne au contrôleur LTMR de maintenir les sorties logiques O.1 et O.2 à l’état qui était le leur au moment de la perte de communication. |
|
Run |
Ordonne au contrôleur LTMR d'appliquer une commande d'exécution d'une séquence de contrôle en 2 étapes à la perte de communication. |
|
O.1, O.2 Off |
Ordonne au contrôleur LTMR de désactiver les deux sorties logiques O.1 et O.2 suite à une perte de communication. |
|
O.1, O.2 On |
Ordonne au contrôleur LTMR d'activer les deux sorties logiques O.1 et O.2 suite à une perte de communication. |
|
O.1 mar. |
Ordonne au contrôleur LTMR d'activer uniquement la sortie logique O.1 suite à une perte de communication. |
|
O.2 mar. |
Ordonne au contrôleur LTMR d'activer uniquement la sortie logique O.2 suite à une perte de communication. |
Le tableau suivant indique quelles sont les options de repli disponibles pour chaque mode de fonctionnement :
|
Réglage de repli de port |
Mode de fonctionnement |
|||||
|---|---|---|---|---|---|---|
|
Surcharge |
Indépendant |
Inverse |
2 étapes |
2 vitesses |
Personnalisé |
|
|
Suspendre (O.1, O.2) |
Oui |
Oui |
Oui |
Oui |
Oui |
Oui |
|
Run |
Non |
Non |
Non |
Oui |
Non |
Non |
|
O.1, O.2 Off |
Oui |
Oui |
Oui |
Oui |
Oui |
Oui |
|
O.1, O.2 On |
Oui |
Oui |
Non |
Non |
Non |
Oui |
|
O.1 mar. |
Oui |
Oui |
Oui |
Non |
Oui |
Oui |
|
O.2 mar. |
Oui |
Oui |
Oui |
Non |
Oui |
Oui |
Délai avant déclenchement
Description
En cas de surcharge thermique, le contrôleur LTMR signale le délai avant déclenchement dans le paramètre Délai avant déclenchement.
Lorsque le contrôleur LTMR n'est pas en condition de surcharge thermique, le LTMR indique un délai avant déclenchement de 9 999 afin d'éviter d'apparaître comme étant dans un état de déclenchement.
Si le moteur est équipé d'un ventilateur auxiliaire et que le paramètre moteur - ventilateur auxiliaire est défini, la période de refroidissement est divisée par quatre.
Caractéristiques
La fonction délai avant déclenchement possède les spécifications suivantes :
|
Caractéristique |
Valeur |
|---|---|
|
Unité |
s |
|
Précision |
+/- 10% |
|
Résolution |
1 s |
|
Intervalle d'actualisation |
100 ms |
Déclenchement de configuration du LTMR
Description
Le contrôleur LTMR vérifie les paramètres du transformateur de courant de charge définis en mode de configuration.
Un déclenchement de configuration du contrôleur LTMR survient lorsque les paramètres de rapport primaire de TC de charge, de rapport secondaire de TC de charge et de nombre de passages dans les TC de charge ne sont pas cohérents et génère un déclenchement de surveillance du système et des équipements. L'état de déclenchement disparaît lorsque les paramètres ont été corrigés. Le contrôleur LTMR reste en mode de configuration tant que les paramètres ne sont pas valides.
Alarmes et déclenchements de configuration du LTME
Description
Le contrôleur LTMR vérifie la présence du module d'extension LTME. Son absence génère un déclenchement de surveillance du système et des équipements.
Déclenchement de configuration du LTME
Déclenchement de configuration du LTME :
-
Si les déclenchements de protection basés sur le LTME sont activées, mais qu'aucun module d'extension LTME n'est présent, une alarme de configuration du LTME est générée.
-
Il ne dépend d'aucun réglage de délai.
-
La condition de déclenchement disparaît si aucun déclenchement de protection ne requiert l'activation d’un LTME ou si le contrôleur LTMR a été arrêté, puis redémarré avec un LTME approprié présent.
Alarme de configuration du LTME
Alarme de configuration du LTME :
-
Si les alarmes de protection basées sur le LTME sont activées, mais qu'aucun module d'extension LTME n'est présent, une alarme de configuration du LTME est générée.
-
L’alarme disparaît si aucune alarme de protection ne requiert l'activation d’un LTME ou si le contrôleur LTMR a été arrêté, puis redémarré avec un LTME approprié présent.
Déclenchement externe
Description
Le contrôleur LTMR possède une fonction de déclenchement externe qui détecte les erreurs générées sur un système externe relié au contrôleur.
Un déclenchement externe peut être déclenché par le réglage d'un bit dans le registre de commande 1 (voir le tableau ci-après). Ce déclenchement externe définit le contrôleur à un état de déclenchement basé sur les différents paramètres du système.
Un déclenchement externe peut être réarmé seulement en supprimant le bit de déclenchement externe du registre.
Paramètres de déclenchement externe
|
Paramètre |
Description |
|---|---|
|
Commande de déclenchement externe de la logique personnalisée |
La valeur est écrite. |
|
Déclenchement du système externe |
Lit le paramètre de commande de déclenchement externe de la logique personnalisée |
|
Code du déclenchement |
Numéro 16 : Déclenchement externe défini par un programme personnalisé à l'aide d’un éditeur de logique personnalisée. |
Compteurs de déclenchements et d’alarmes
Présentation
Le contrôleur LTMR comptabilise et enregistre le nombre de déclenchements et d’alarmes survenus. Il décompte également le nombre de tentatives de réarmement automatique. Ces informations peuvent être consultées pour contribuer aux performances et à la maintenance du système.
Il est possible d’accéder aux compteurs de déclenchements et d’alarmes via :
-
un PC exécutant SoMove avec TeSys T DTM ;
-
un système IHM ;
-
un automate programmable via le port réseau.
Présentation des compteurs d’alarmes et de déclenchements
Détection des alarmes
Si une fonction de détection des alarmes est activée, le contrôleur LTMR détecte une alarme dès qu’une valeur surveillée devient inférieure ou supérieure à un seuil défini.
Détection des déclenchements
Pour que le contrôleur LTMR détecte un déclenchement, certaines conditions préalables doivent être réunies. Ces conditions sont les suivantes :
-
La fonction de détection des déclenchements doit être activée,
-
une valeur surveillée (par exemple, le courant, la tension ou la résistance thermique) doit devenir inférieure ou supérieure à un seuil défini ;
-
la valeur surveillée doit rester au-dessus ou en dessous du seuil défini durant un délai spécifié.
Compteurs
Lorsqu’un déclenchement est détecté, le contrôleur LTMR augmente la valeur d’au moins deux compteurs :
-
Un compteur pour le déclenchement spécifique, et
-
Un compteur pour tous les déclenchements.
Lors du déclenchement d'une alarme, le contrôleur LTMR augmente la valeur d’un seul compteur pour toutes les alarmes. Cependant, lorsque le contrôleur LTMRdétecte une alarme de surcharge thermique, il augmente également la valeur du compteur d'alarmes de surcharge thermique.
Un compteur affiche une valeur comprise entre 0 et 65 535, qui augmente d’une unité lorsqu’un déclenchement, une alarme ou un réarmement survient. La valeur du compteur cesse d’augmenter lorsqu’elle atteint 65 535.
Lorsqu’un déclenchement fait l’objet d’un réarmement automatique, le contrôleur LTMR augmente uniquement la valeur du compteur de réarmements automatiques. Les compteurs sont enregistrés en cas de coupure de courant.
Effacement des compteurs
La commande Supprimer les statistiques ou Supprimer tout permet de remettre à zéro tous les compteurs de déclenchements et d'alarmes.
Compteur total déclenchements
Compteur de toutes les alarmes
Compteur de réarmements automatiques
Description
Le paramètre Compteur des réarmements automatiques contient le nombre de tentatives infructueuses de réarmement automatique d'un déclenchement par le contrôleur LTMR. Ce paramètre est utilisé pour les trois groupes de déclenchements à réarmement automatique.
Si une tentative de réarmement automatique réussit (pour ce faire, le même déclenchement ne doit pas se reproduire dans un délai de 60 s), ce compteur est remis à zéro. Si un déclenchement fait l’objet d’un réarmement manuel ou à distance, la valeur du compteur n’augmente pas.
Pour plus d’informations sur la gestion des déclenchements, reportez-vous à Gestion des déclenchements et commandes d’effacement.
Compteurs d’alarmes et de déclenchements de protection
Nombre de déclenchements de protection
Les compteurs de déclenchements de protection comprennent :
-
Compteur de déclenchements par déséquilibre de courant de phase
-
Compteur de déclenchements par perte de courant de phase
-
Comptage des déclenchements par inversion du courant de phase
-
Comptage déclenchements courant à la terre
-
Compteur déclenchements blocage
-
Compteur déclenchements démarrage long
-
Compteur de déclenchements du capteur de température du moteur
-
Compteur de déclenchements par sur-facteur de puissance
-
Compteur déclenchements surintensité
-
Compteur déclenchements surcharge en puissance
-
Compteur déclenchements surtension
-
Compteur de déclenchements par surcharge thermique
-
Compteur de déclenchements par sous-facteur de puissance
-
Compteur déclenchements sous-intensité
-
Compteur déclenchements sous-charge en puissance
-
Compteur déclenchements sous-tension
-
Déséquilibre tension phase - compteur déclenchements
-
Compteur de déclenchements par perte de la tension de phase
-
Comptage des déclenchements par inversion de la tension de phase
Nombre d’alarmes de protection
Le paramètre Compteur d’alarmes de surcharge thermique contient le nombre total d'alarmes de la fonction de protection contre les surcharges thermiques.
Lors du déclenchement d’une alarme, y compris d’une alarme de surcharge thermique, le contrôleur LTMR augmente la valeur du paramètre Compteur d’alarmes.
Compteur de déclenchements des commandes de contrôle
Description
Un déclenchements de diagnostic survient lorsque le contrôleur LTMR détecte l’une des erreurs de commande de contrôle suivantes :
-
Erreurs de vérification de la commande de démarrage
-
Erreurs de vérification de la commande d’arrêt
-
Erreurs de vérification de l’arrêt
-
Erreurs de vérification de fonctionnement du moteur en marche
Pour plus d’informations sur ces fonctions de commande de contrôle, reportez-vous à Diagnostic de déclenchement des commandes de contrôle.
Compteur des déclenchements de câblage
Description
Le paramètre Compteur des de déclenchements de câblage contient le nombre total des déclenchements de câblage suivants, survenus depuis la dernière exécution de la commande Supprimer les statistiques :
-
Déclenchement de câblage, déclenché par :
-
Une erreur d'inversion TC
-
Une erreur de configuration de phase
-
Une erreur de câblage du capteur de température du moteur
-
-
Un déclenchement par inversion de la tension de phase
-
Un déclenchement inversion de phase courant
Le contrôleur LTMR augmente d’une unité la valeur du paramètre Compteur des déclenchements de câblage chaque fois que l’un des trois déclenchements ci-dessus survient. Pour plus d’informations sur les erreurs de connexion détectées et les déclenchements associés, reportez-vous à Déclenchements de câblage.
Compteurs de pertes de communication
Description
Déclenchements détectés pour les fonctions de communication suivantes :
|
Compteur |
Présente |
|---|---|
|
Compteur déclenchements port IHM |
Le nombre de fois où les communications via le port IHM ont été perdues. |
|
Nombre de déclenchements interne au port réseau |
Le nombre de déclenchements internes rencontrés par le module réseau et signalés par celui-ci au contrôleur LTMR. |
|
Port réseau - nombre déclenchements configuration |
Le nombre de déclenchements majeurs rencontrés par le module réseau, à l'exclusion des déclenchements internes du module réseau, et signalés par celui-ci au contrôleur LTMR. |
|
Compteur déclenchements port réseau |
Le nombre de fois où les communications via le port réseau ont été perdues. |
Compteurs de déclenchements internes
Description
Déclenchements détectés pour les déclenchements internes suivants :
|
Compteur |
Présente |
|---|---|
|
Compteur déclenchements internes du contrôleur |
Le nombre de déclenchements internes majeurs et mineurs. Pour plus d’informations sur les déclenchements internes, reportez-vous à Déclenchement interne du contrôleur. |
|
Compteur déclenchements port interne |
Le nombre de déclenchements internes de communication du contrôleur LTMR, plus le nombre de tentatives infructueuses d'identification du module de communication réseau. |
Historique des déclenchements
Historique des déclenchements
Le contrôleur LTMR conserve un historique des données du contrôleur LTMR qui ont été enregistrées lors des cinq derniers déclenchements. Le déclenchement n-0 correspond au déclenchement le plus récemment enregistré et le déclenchement n-4 au plus ancien déclenchement enregistré.
Chaque enregistrement de déclenchement comporte les éléments suivants :
-
Code de déclenchement
-
Date et heure
-
La valeur des réglages
-
Moteur - rapport courant pleine charge (% de FLCmax)
-
-
La valeur des mesures
-
Capacité thermique
-
Courant moyen - rapport
-
Courant L1, L2 et L3 - rapport
-
Courant terre - rapport
-
Courant pleine charge maximum
-
Déséquilibre courant phase
-
Déséquilibre tension phase
-
Facteur de puissance
-
Fréquence
-
Capteur de température du moteur
-
Tension moyenne
-
Tension L3-L1, Tension L1-L2, Tension L2-L3
-
Puissance active
-
Historique du moteur
Vue d’ensemble
Le contrôleur LTMR effectue le suivi des statistiques de fonctionnement du moteur et les enregistre.
Il est possible d’accéder aux statistiques du moteur grâce à :
-
un PC exécutant SoMove avec TeSys T DTM ;
-
un système HMI ;
-
un automate programmable via le port réseau.
Compteurs de démarrages du moteur
Description
Le contrôleur LTMR effectue le suivi des données relatives aux démarrages du moteur et les enregistre sous forme de statistiques qui peuvent être récupérées à des fins d’analyse du fonctionnement. Le suivi porte sur les statistiques suivantes :
-
Moteur - compteur démarrages
-
Moteur - compteur démarrages LO1 (démarrages sur la sortie logique O.1)
-
Moteur - compteur démarrages LO2 (démarrages sur la sortie logique O.2)
La commande effacement - statistiques permet de remettre à zéro le paramètre moteur - compteur démarrages.
Compteur démarrages moteur par heure
Description
Le contrôleur LTMR effectue le suivi du nombre de démarrages du moteur au cours de la dernière heure et enregistre cette donnée dans le paramètre moteur - compteur démarrages par heure.
Le contrôleur LTMR additionne les démarrages par intervalles de 5 minutes, avec une précision de 1 intervalle (+ 0/– 5 minutes), ce qui signifie que le paramètre contiendra le nombre total de démarrages au cours des 60 ou des 55 minutes précédentes.
Cette fonction est utilisée à des fins de maintenance pour éviter tout dommage thermique du moteur.
Spécifications
La fonction de démarrages moteur par heure possède les spécifications suivantes :
|
Caractéristique |
Valeur |
|---|---|
|
Précision |
5 minutes (+ 0/– 5 minutes) |
|
Résolution |
5 minutes |
|
Fréquence d'actualisation |
100 ms |
Compteur de délestages
Description
Le paramètre délestage - compteur comptabilise le nombre de fois où la fonction de protection par délestage a été activée depuis la dernière exécution de la commande effacement - statistiques.
Pour plus d’informations sur la fonction de protection Délestage - en cours, reportez-vous à Délestage - en cours.
Compteurs de redémarrages automatiques
Description
Il existe trois types de données de comptage :
-
Redémarrage auto - compteur redémarrages immédiats
-
Redémarrage auto - compteur redémarrages différés
-
Redémarrage auto - compteur redémarrages manuels
Pour plus d’informations sur la fonction de protection Redémarrage auto, reportez-vous à Redémarrage automatique.
Moteur - rapport courant au dernier démarrage
Description
Le contrôleur LTMR mesure le niveau de courant maximal atteint lors du dernier démarrage du moteur et signale la valeur dans le paramètre Rapport de courant au dernier démarrage du moteur pour l’analyse du système à des fins de maintenance.
Cette valeur peut également être utilisée pour aider à configurer le paramètre démarrage long - seuil dans la fonction de protection de démarrage long.
La valeur n’est pas stockée dans la mémoire non volatile : elle est perdue en cas de redémarrage.
Caractéristiques
La fonction moteur - rapport courant au dernier démarrage possède les spécifications suivantes :
|
Caractéristique |
Valeur |
|---|---|
|
Unité |
% de courant de pleine charge |
|
Précision |
|
|
Résolution |
1% du courant FLC |
|
Intervalle d'actualisation |
100 ms |
Moteur - durée dernier démarrage
Description
Le contrôleur LTMR effectue le suivi de la durée du dernier démarrage du moteur et transmet cette valeur au paramètre moteur - durée dernier démarrage pour analyse du système à des fins de maintenance.
Cette valeur peut être également utile lors du paramétrage de la temporisation de démarrage long utilisée pour le démarrage long et les fonctions de protection de surcharge de déclenchement définies.
La valeur n’est pas stockée dans la mémoire non volatile : elle est perdue en cas de redémarrage.
Spécifications
La fonction durée dernier démarrage possède les spécifications suivantes :
|
Caractéristique |
Valeur |
|---|---|
|
Unité |
s |
|
Précision |
+/– 1% |
|
Résolution |
1 s |
|
Fréquence d'actualisation |
1 s |
Durée de fonctionnement
Description
Le contrôleur LTMR effectue le suivi de la durée de fonctionnement du moteur et enregistre cette valeur dans le paramètre durée de fonctionnement. Utilisez ces informations afin de planifier les opérations de maintenance du moteur, telles que les opérations de lubrification, d’inspection et de remplacement de pièces.
Etat de fonctionnement du système
Vue d’ensemble
Le contrôleur LTMR surveille l’état de fonctionnement du moteur et le délai d’attente minimum pour redémarrer le moteur.
Il est possible de consulter l’état du moteur via :
-
un PC exécutant SoMove avec TeSys T DTM ;
-
un système HMI ;
-
un automate programmable via le port réseau.
Etat du moteur
Description
Le contrôleur LTMR effectue le suivi de l'état du moteur et signale les états suivants en définissant les paramètres booléens correspondants :
|
Etat du moteur |
Paramètre |
|---|---|
|
Run |
Moteur - en fonctionnement |
|
Prêt |
Système - disponible |
|
Démarrage |
Moteur - en démarrage |
Réarmement automatique - délai minimum
Description
Le contrôleur LTMR surveille le temps restant pour redémarrer le moteur en fonction de l’un des événements suivants :
-
Délai de transition
Si plusieurs temporisateurs sont actifs, le paramètre affiche le temporisateur maximum, qui correspond au délai d'attente minimum avant le réarmement du déclenchement ou de la fonction de contrôle.
Caractéristiques
La fonction réarmement automatique - délai minimum possède les spécifications suivantes :
|
Caractéristique |
Valeur |
|---|---|
|
Unité |
s |
|
Précision |
±1% |
|
Résolution |
1 s |
|
Intervalle d'actualisation |
1 s |
