Spesifikasi

CATATAN: Taraf ukur hubungan pendek maksimal: 10 kA RMS simetris.

CATATAN: GVSBPSU80K120H bisa mendukung beban hingga 120 kW/kVA selama arus netral (250 A) tidak terlampaui:

pada 380 V, kemampuan arus netral maksimal tercapai dengan beban non-linear 95 kVA.
pada 400 V, kemampuan arus netral maksimal tercapai dengan beban non-linear 100 kVA.

Perlindungan Arus Hulu yang Disarankan

Lihat panduan instalasi UPS untuk perlindungan arus hulu yang disarankan.

Ukuran Kabel yang Disarankan

BAHAYA
bahaya sengatan listrik, ledakan, atau busur api Seluruh pengabelan harus sesuai dengan semua ketentuan kelistrikan nasional dan/atau setempat yang berlaku. Ukuran kabel maksimal yang diperbolehkan adalah 16 mm² untuk GVSBPSU10K20H, 70 mm² untuk GVSBPSU20K60H, dan 150 mm² untuk GVSBPSU80K120H. Tidak mematuhi petunjuk ini akan menyebabkan kematian atau cedera serius.

CATATAN: Kabel aluminium tidak didukung dalam sistem paralel 1+1 yang disederhanakan 80-100 kW.

Lihat panduan instalasi UPS untuk ukuran kabel yang disarankan.

Spesifikasi Torsi

Ukuran baut	Torsi
M4	1,7 Nm
M5	2,2 Nm
M6	5 Nm
M8	17,5 Nm
M10	30 Nm
M12	50 Nm

Berat dan Dimensi Panel Bypass Pemeliharaan

Referensi komersial	Berat kg	Tinggi mm	Lebar mm	Tebal mm
GVSBPSU10K20H	12	450	400	150
GVSBPSU20K60H	25	600	550	220
GVSBPSU80K120H	40	800	600	280

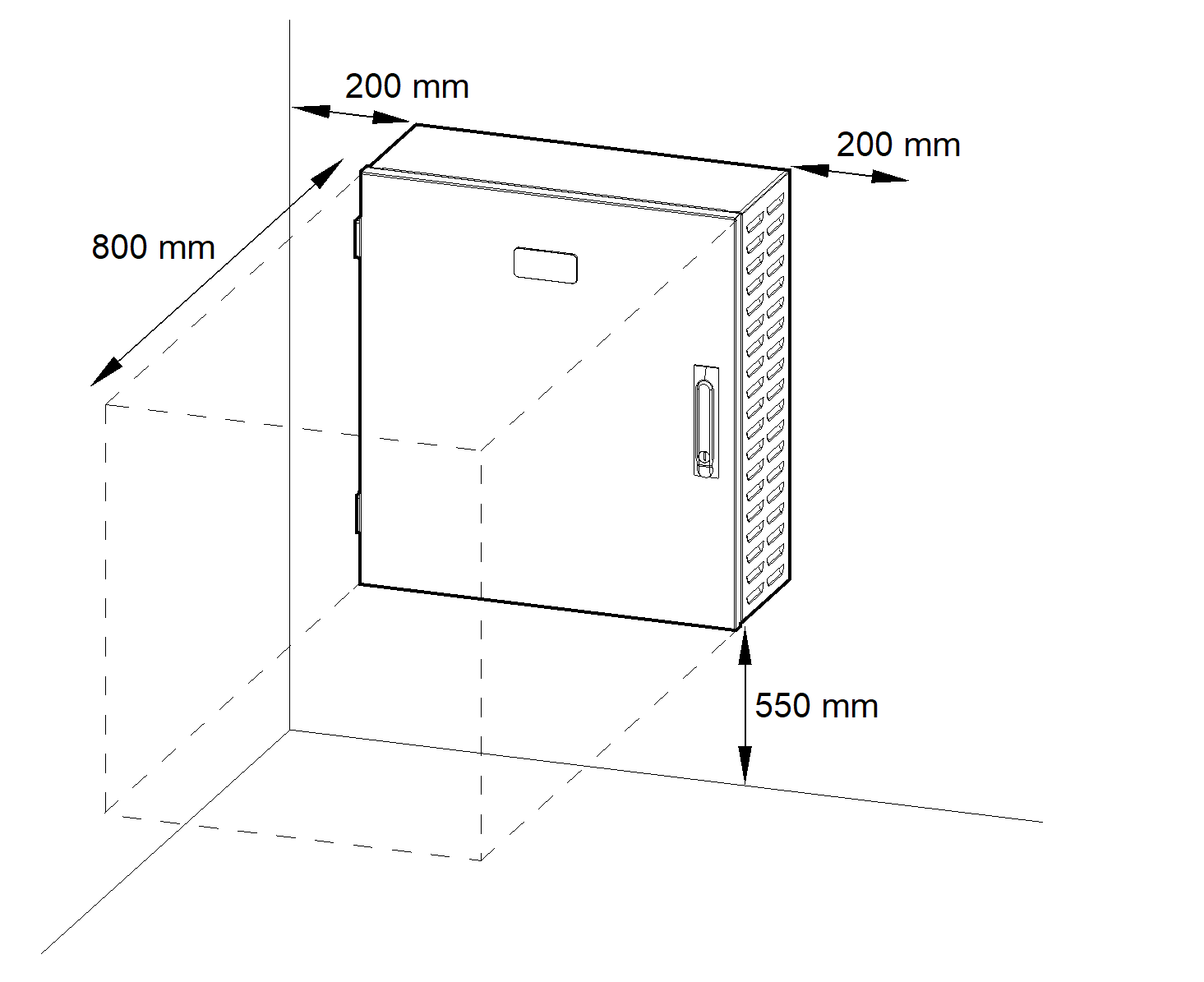

Jarak antara

CATATAN: Ukuran jarak antara diberikan untuk kebutuhan aliran udara dan akses pengerjaan saja. Pelajari ketentuan dan standar keselamatan lokal untuk persyaratan lainnya di wilayah setempat Anda.

Lingkungan

	Pengoperasian	Penyimpanan
Suhu	0 °C hingga 40 °C	-25 °C hingga 55 °C
Kelembapan relatif	0-95% tanpa pengembunan	0-95% tanpa pengembunan
Kenaikan	0-3000 m
Kelas perlindungan	IP20
Warna	RAL 9003, tingkat kilap 85%

Diagram Satu Jalur

Diagram Satu Jalur Galaxy VS

UIB	Pemutus masukan unit
SSIB	Pemutus masukan sakelar statis
MBB	Pemutus bypass pemeliharaan
IMB	Pemutus pemeliharaan internal
UOB	Pemutus keluaran unit
SIB	Pemutus isolasi sistem

CATATAN: Pemutus pemeliharaan internal IMB* di UPS Galaxy VS tidak bisa digunakan pada sistem dengan panel bypass pemeliharaan dan pemutus pemeliharaan internal IMB* harus dikunci pada posisi terbuka.

Galaxy VS – Sistem Tunggal – Catu Daya Utama Tunggal

Galaxy VS – Sistem Tunggal – Catu Daya Utama Ganda

Galaxy VS – Sistem Paralel 1+1 yang Disederhanakan – Catu Daya Utama Tunggal

Galaxy VS – Sistem Paralel 1+1 yang Disederhanakan – Catu Daya Utama Ganda

Diagram Satu Jalur Easy UPS 3S dan Easy UPS 3M

UIB	Pemutus masukan unit
SSIB	Pemutus masukan sakelar statis
MBB	Pemutus bypass pemeliharaan
UOB	Pemutus keluaran unit

CATATAN: MBB internal di Easy UPS 3S/3M tidak bisa digunakan pada sistem dengan panel bypass pemeliharaan paralel dan MBB internal harus dikunci pada posisi terbuka. Hanya gunakan Ekst. MBB di panel bypass pemeliharaan paralel untuk operasi bypass pemeliharaan.
