Installatiesets die bij de vermogensbehuizingen worden geleverd
Installatieset 0H-9102
OPMERKING: De onderdelen van deze installatiesets worden geleverd
in de verpakking van de vermogensbehuizing.
| Onderdeel | Gebruikt in | Aantal eenheden |
|---|---|---|

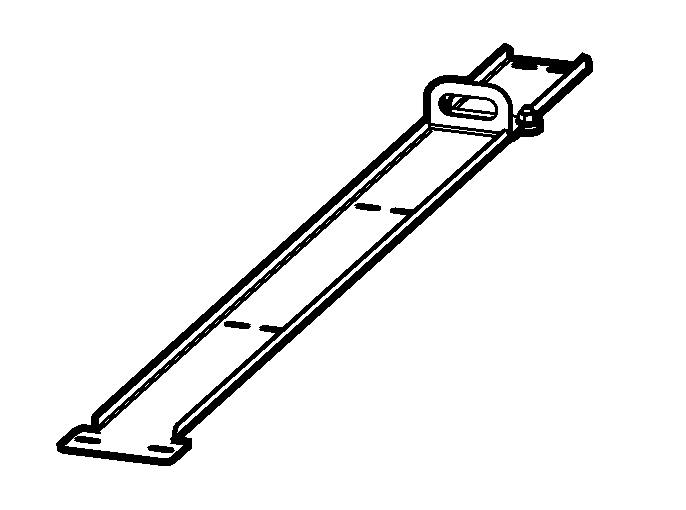

| Achterste verankeringsbeugel voor vermogensbehuizing 0M-818242 | De achterste verankeringsbeugels vastzetten |
1  |
| M8 x 20 mm zeskanttorx met sluitring
803–8590
|
2  |
|
| Voorste verankeringsbeugel voor de vermogensbehuizing 0M-816684 | De voorste verankeringsbeugels vastzetten |
1  |
| Lange bovenste koppelbeugel 0M-821220 | De behuizingen plaatsen |
1  |
| M6 x 16 mm torx-schroef met sluitring
803–0686
|
15  |
|
| M10-moer met sluitring
803–1005
|
24  |
|
| M10 x 35 mm zeskanttorx met sluitring
803–8587
|
12 |
|
| Stelplaatjes van 1 mm
870-98678
|
10  |
|
| Aardeverbindingsrail 880-99027 | Bewaren voor de buitendienstvertegenwoordiger. De busbars worden geïnstalleerd door Schneider Electric tijdens de montageservice. |
1  |
| M8-moer met sluitring
803-8007
|
4 |
|
| M8 x 35 mm zeskanttorx met sluitring
803-8588
|
4 |
|
| Verbindingsrail 880-10146 en 880-9720 van vermogensbehuizing naar vermogensbehuizing (nulleider) |
1  |
|
| Verbindingsrail 0M-140035 vermogensbehuizing naar vermogensbehuizing (batterij +) |
1  |
|
| Verbindingsrail 0M-97886 vermogensbehuizing naar vermogensbehuizing (uitgang) |
3  |
|
| Verbindingsrail 0M-819336 vermogensbehuizing naar vermogensbehuizing (batterij -) |
1  |
|
| Verbindingsrail 0M-97885 vermogensbehuizing naar vermogensbehuizing (ingang) |
3  |
