Güç Kabini ile Gönderilen Kurulum Setleri
Kurulum Seti 0H-9102
NOT: Bu kurulum seti parçaları güç
kabininin ambalajında gönderilir.
| Parça | Kullanıldığı yer | Parça Adedi |
|---|---|---|
| Güç kabini 0M-818242 için arka sabitleme braketi | Arka Sabitleme Braketlerini Monte Etme |
1  |
| Contalı M8 x 20 altı köşeli
torx cıvata
803–8590
|
2  |
|
| Güç kabini 0M-816684 için ön sabitleme braketi | Ön Sabitleme Braketlerini Monte Edin |
1  |
| Uzun üst bölme braketi 0M-821220 | Kabinleri yerleştirin |
1  |
| Contalı M6 x 16 torx cıvata
803–0686
|
15  |
|
| Contalı M10 cıvata somunu
803–1005
|
24  |
|
| Contalı M10 x 35 altı köşeli
torx cıvata
803–8587
|
12 |
|
| 1 mm ayar pulları
870-98678
|
10  |
|
| Topraklama ara bağlantı barası 880-99027 | Saha servis temsilcisi için saklayın. Baralar, montaj servisi sırasında Schneider Electric tarafından kurulacaktır. |
1  |
| Contalı M8 cıvata somunu
803-8007
|
4 |
|
| Contalı M8 x 35 mm altı köşeli
torx cıvata
803-8588
|
4 |
|
| Ara bağlantı barası 880-10146 ve 880-9720 güç kabininden güç kabinine (nötr) |
1  |
|

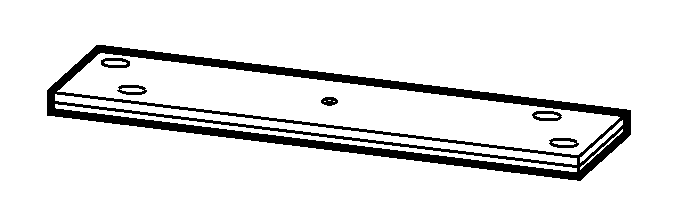

| Ara bağlantı barası 0M-140035 güç kabininden güç kabinine (akü +) |
1  |
|
| Ara bağlantı barası 0M-97886 güç kabininden güç kabinine (çıkış) |
3  |
|
| Ara bağlantı barası 0M-819336 güç kabininden güç kabinine (akü -) |
1  |
|
| Ara bağlantı barası 0M-97885 güç kabininden güç kabinine (giriş) |
3  |
