Systemdesign

Dieses Produkt ist ein industrieller PC-Monitor mit einem montierten Touchpanel.

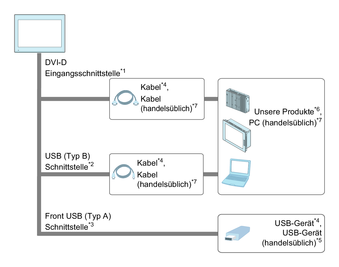

In diesem Abschnitt wird die Systemkonfiguration mit diesem Produkt und den Peripheriegeräten beschrieben.

HINWEIS:

Verbinden Sie sowohl die DVI-D- als auch die USB-Schnittstelle (Typ B) dieses Produkts mit dem Host.
Nur der HMIFP6●00TMD verfügt über eine vordere USB-Schnittstelle (Typ A). Um die USB-Schnittstelle (Typ A) verwenden zu können, muss die USB-Schnittstelle (Typ B) mit einem USB-Kabel an einen Host angeschlossen werden.

^*1 Empfangen des Bildsignals vom Host.

^*2 Senden von Touchpanel-Daten an den Host.

^*3 Nur HMIFP6●00TMD.

^*4 Mehr Informationen unter Zubehör.

^*5 Informationen zu den unterstützten Typen erhalten Sie von Ihrem regionalen Kundendienst von Schneider Electric.

^*6 Mehr Informationen erhalten Sie auf unserer Website.
www.se.com

^*7 Vermeiden Sie die Verwendung von Hosts oder Kabeln, die nicht den folgenden Schnittstellenstandards entsprechen. Andernfalls kann es zu Funktionsstörungen kommen.

DVI: Digital Visual Interface Rev.1.0
DP: VESA DisplayPort Standard Version 1, Revision 3 (DP1.3) oder höher
HDMI: High-Definition Multimedia Interface Specification Version 1.0 oder höher
USB: Universal Serial Bus Version 2.0 oder höher
