Diseño del sistema

Este producto es un monitor de PC industrial con un panel táctil instalado.

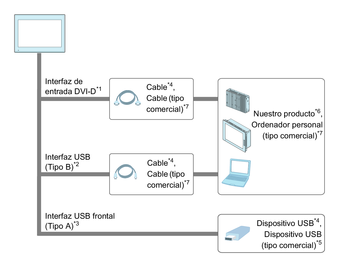

Esta sección describe la configuración del sistema con este producto y los equipos periféricos.

NOTA:

Conecte las interfaces DVI y USB (Tipo B) en este producto al host.
Solamente el HMIFP6●00TMD tiene una interfaz USB frontal (Tipo A). Para poder usar la interfaz USB (Tipo A), debe conectar la interfaz USB (Tipo B) al host con un cable USB.

^*1 Recibe la señal de la imagen desde el host.

^*2 Envía los datos del panel táctil al host.

^*3 Solamente HMIFP6●00TMD.

^*4 Consulte Accesorios.

^*5 Para ver los modelos admitidos, comuníquese con su representante de soporte técnico de Schneider Electric local.

^{* 6} Consulte nuestro portal.
www.se.com

^*7 Evite usar hosts o cables que no cumplen con las siguientes normas de interfaz. De lo contrario, podría no funcionar correctamente.

DVI: Digital Visual Interface Rev.1.0
DP: Norma VESA DisplayPort Versión 1, Revisión 3 (DP1.3) o posterior
HDMI: Especificación High-Definition Multimedia Interface Versión 1.0 o posterior
USB: Universal Serial Bus Versión 2.0 o posterior
