Réception, manutention et entreposage
 DANGER |
|---|
|
RISQUE D’ÉLECTROCUTION, D’EXPLOSION
OU D’ÉCLAIR D’ARC
Si des signes de contamination par l’humidité
sont présents, ne pas suivre les directives de cette section;
procéder comme indiqué dans Prévention et atténuation de la contamination
par l’humidité.
Le fait de ne pas suivre ces instructions entrainera des blessures graves, voire mortelles.
|
Réception
Dès la réception, vérifier la liste des pièces indiquée sur le bordereau d’envoi par rapport à l’équipement reçu afin de s’assurer qu’il ne manque aucune pièce. De plus dès la réception, inspecter immédiatement les sections du tableau de distribution afin d’y détecter tous dommages éventuels ayant pu survenir au cours du transport. En cas de découverte ou de soupçon de dommages, faire immédiatement une réclamation au transporteur et en informer le représentant de Schneider Electric le plus proche.
Manutention
| AVIS |
|---|
|
Risque de dommages matériels
Le non-respect de ces directives peut provoquer des
dommages matériels.
|
S’assurer qu’un équipement approprié, tel qu’une grue mobile, est disponible sur le site d’installation pour la manutention du tableau de distribution. Cet équipement contribuera à éviter des blessures du personnel et des dommages au tableau de distribution.
Le poids à l’expédition de chaque section de transport est marqué sur le bordereau d’envoi. Vérifier la capacité de levage de l’équipement employé pour manipuler le tableau de distribution conformément au poids à l’expédition de chaque section de transport. Maintenir le tableau de distribution en position verticale pendant sa manutention.
Schneider Electric recommande l’utilisation d’une grue mobile, de sangles de levage et de câbles ou de chaînes pour la manutention du tableau de distribution. Cette méthode et d’autres méthodes de manutention sont indiquées dans cette section.
Manutention avec sangles de levage
Schneider Electric fournit des anneaux de levage comme équipement de série pour les tableaux de distribution FlexSeT NEMA type 1. Les étiquettes de directives placées sur chaque section d’expédition contiennent des dessins et des directives écrites précisant l’usage approprié des sangles de levage (voir Levage à l’aide d’une grue mobile, de sangles de levage et de câbles ou de chaînes). Utiliser des barres d’expansion rigides ou une barre de tension pour fournir un levage vertical des sangles de levage. Cela aidera à éviter d’endommager le châssis ou le fini.
Levage à l’aide d’une grue mobile, de sangles de levage et de câbles ou de chaînes

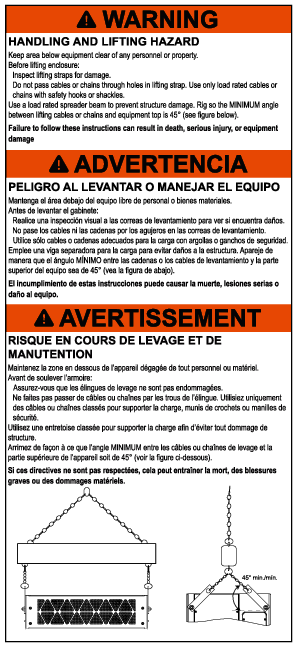

Étiquette de directives de manutention – Tableaux de distribution avec sangles de levage
Suivre les directives ci-dessous pendant la manutention du tableau de distribution :

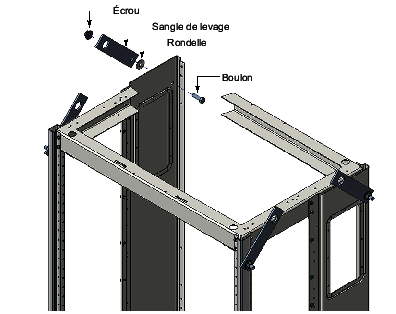

- Pour attacher les sangles de levage au tableau de distribution, assembler la quincaillerie dans l’ordre indiqué dans Ordre d’assemblage de la quincaillerie.
- Utiliser des câbles ou des chaînes à charge nominale adéquate munis de crochets de sécurité * ou des manilles. Ne pas faire passer les câbles ou les chaînes par les trous des sangles de levage.
- Utiliser une barre d’expansion à charge nominale de la charge afin d’éviter d’endommager la structure. Ajuster l’angle minimal entre les câbles ou les chaînes de levage et le haut de l’équipement à 45°.
Manutention sans sangles de levage
Des anneaux de levage ne sont pas fournis sur les sous-ensembles montés sur palettes ou pour usage à l’extérieur. Des rouleaux, élingues ou autres moyens doivent être employés pour la manutention des sections d’expédition. L’étiquette de manutention (voir Étiquette de directives de manutention – Tableaux de distribution sans sangle de levage) est placée sur chacune de ces sections.

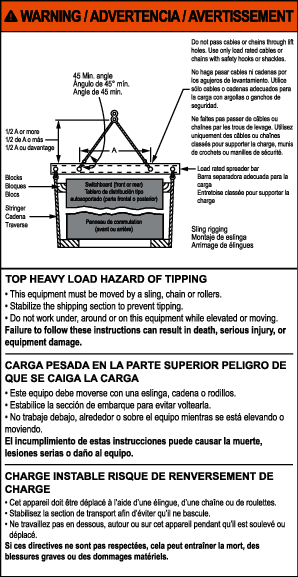

Étiquette de directives de manutention – Tableaux de distribution sans sangle de levage
 AVERTISSEMENT |
|---|
|
RISQUE DE RENVERSEMENT DE CHARGE LOURDE PAR LE HAUT
Le non-respect de ces directives peut provoquer la mort,
des blessures graves ou des dommages matériels.
|
Lors du levage d’une section d’expédition non munie d’anneaux de levage, utiliser un pont roulant équipé d’un des éléments suivants :
- Une chaîne couplée à un dispositif d’élingue. Enrouler l’élingue complètement autour du tableau de distribution et des longerons de transport.
- Un câble métallique muni de crochets et de manilles de sécurité
Un chariot de transport est une méthode alternative de manutention du tableau de distribution. Avant d’utiliser un chariot élévateur :

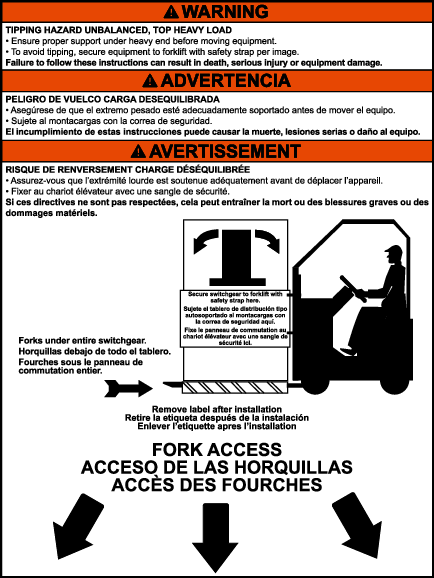

- Lire les étiquettes d’accès des fourches sur les sections du tableau de distribution (voir Manutention avec un chariot élévateur).
- Vérifier que les fourches s’étendent sous toute la longueur du tableau de distribution.
- Équilibrer soigneusement la charge.
- Utiliser une sangle pour manipuler ou déplacer un tableau de distribution à l’aide d’un chariot élévateur.

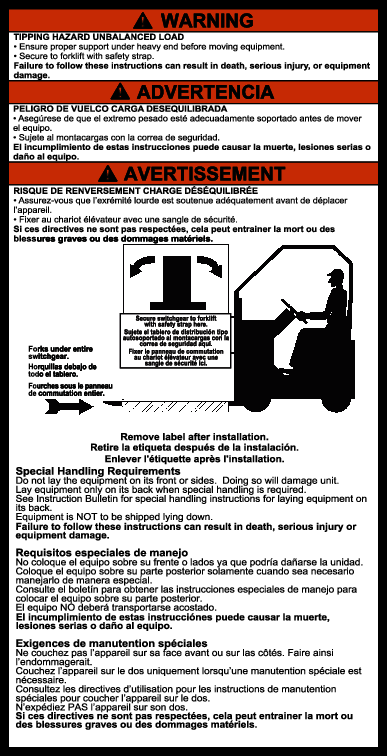

Manutention avec un chariot élévateur
Entreposage
Lors de l’entreposage du tableau de distribution avant son installation, couvrir le dessus et les ouvertures, pendant la période de construction, pour le protéger de la poussière et des débris.
Si le tableau de distribution n’est pas immédiatement installé et mis sous tension, l’entreposer dans un endroit propre et sec ayant une température constante pour éviter toute condensation. Si possible, entreposer le tableau de distribution à l’intérieur. Il est préférable de l’entreposer dans un bâtiment chauffé muni d’une circulation d’air adéquate et de le protéger de la saleté, de la fumée, de l’eau et de tous dommages physiques. L’entreposage du tableau de distribution à l’extérieur risque de causer une condensation nuisible à l’intérieur du tableau.
Avant de mettre les appareils de chauffage en marche, enlever tous les matériaux d’emballage ou inflammables se trouvant à l’intérieur du tableau de distribution. Les tableaux de distribution pour usage à l’extérieur ne résistent pas aux intempéries tant qu’ils ne sont pas complètement et correctement installés. Ils doivent être traités exactement de la même manière qu’un tableau de distribution pour usage à l’intérieur jusqu’après leur installation.
