Menu Vue synthétique

Présentation

This map is shared between PSE 890 FDM121 User Guide and PSE 1495 NSXTwin Micrologic 567 User Guide

Le menu Vue synthétique présente les informations essentielles à l'exploitation de l'appareil connecté à l'afficheur FDM121 réparties sur plusieurs écrans.

Le menu Vue synthétique est le menu affiché par défaut suite à la mise sous tension de l'afficheur FDM121 .

Le nombre d’écrans disponibles et leur contenu dépendent de l’appareil connecté à l’afficheur FDM121 . Le comportement est identique pour les disjoncteurs ComPacT , PowerPacT et MasterPact .

Par exemple, dans le cas des disjoncteurs ComPacT NSX , ils dépendent :

  • du type de déclencheur MicroLogic (A ou E) ;

  • du nombre de pôles du disjoncteur (tripolaire ou tétrapolaire) ;

  • de la présence d'options (ENVT ou ENCT).

Le numéro de l'écran et le nombre d'écrans disponibles sont indiqués dans le coin supérieur droit de l'afficheur.

Navigation

La navigation dans le menu Vue synthétique s'effectue de la manière suivante :

  • Appuyez sur les touches et pour passer d'un écran à un autre.

  • Utilisez la touche pour revenir au Menu principal .

  • Utilisez les touches , et pour modifier le mode d'affichage des mesures.

Exemple d'écrans du menu Vue synthétique

Le tableau ci-dessous présente les écrans 1 à 8 du menu Vue synthétique pour un disjoncteur ComPacT NSX tétrapolaire équipé d'un déclencheur MicroLogic E :

Ecran

Description

L'écran 1 du menu Vue synthétique affiche les informations suivantes :

  • Le nom de l'unité fonctionnelle intelligente ( DEP Clim sur l'exemple d'écran ci-contre).

    Le nom de l'unité fonctionnelle intelligente est défini à l'aide du logiciel EcoStruxure Power Commission ou avec le contrôleur distant via le réseau de communication. Il peut comporter jusqu'à 45 caractères, mais seuls les 14 premiers caractères sont visibles sur l'afficheur FDM121 .

  • L'état ouvert/fermé/déclenché du disjoncteur si le module BSCM est présent ( Ouvert sur l'exemple d'écran ci-contre).

  • L'état des DEL de signalisation situées en face avant du déclencheur.

  • Le réglage du seuil Ir de la protection Long retard.

  • L'intensité du courant de la phase la plus chargée ( I3 = 217 A dans l'exemple d'écran ci-contre).

  • L'état du châssis du disjoncteur. Lorsque deux modules IO sont raccordés à l'afficheur FDM121 , l'afficheur FDM121 n'affiche pas l'état du châssis en cas de différence de configurations due à une application de gestion de châssis configurée dans les deux modules IO.

L'écran 2 du menu Vue synthétique affiche le courant, la tension, la puissance active et la fréquence :

  • courant phase 1  I1

  • tension phase 1/phase 2 U12

  • puissance active totale Ptot

  • fréquence  F

L'écran 3 du menu Vue synthétique affiche les courants :

  • courant phase 1 I1

  • courant phase 2 I2

  • courant phase 3 I3

  • courant neutre  IN

NOTE: IN affiche le courant pour les disjoncteurs applicables au neutre.

L'écran 4 du menu Vue synthétique affiche les tensions phase/phase :

  • tension phase 1/phase 2 U12

  • tension phase 2/phase 3 U23

  • tension phase 3/phase 1 U31

L'écran 5 du menu Vue synthétique affiche les tensions phase/neutre :

  • tension phase 1/neutre V1N

  • tension phase 2/neutre V2N

  • tension phase 3/neutre V3N

L'écran 6 du menu Vue synthétique affiche les puissances :

  • puissance active Ptot en  kW

  • puissance réactive Qtot en  kVAr

  • puissance apparente Stot en  kVA

L'écran 7 du menu Vue synthétique affiche les compteurs d'énergie :

  • énergie active Ep en  kWh

  • énergie réactive Eq en  kVArh

  • énergie apparente Es en  kVAh

L'écran 8 du menu Vue synthétique affiche :

  • la fréquence F en  Hz

  • le facteur de puissance  FP

  • cos ϕ

Nom de l'unité fonctionnelle intelligente

Pour une meilleure exploitation de l'installation électrique, utilisez le logiciel EcoStruxure Power Commission ou le contrôleur distant via le réseau de communication pour attribuer un nom à l'unité fonctionnelle intelligente en rapport avec la fonction à laquelle elle est associée.

La procédure d'affichage du nom de l'unité fonctionnelle intelligente est la suivante :

Étape

Action

Affichage

1

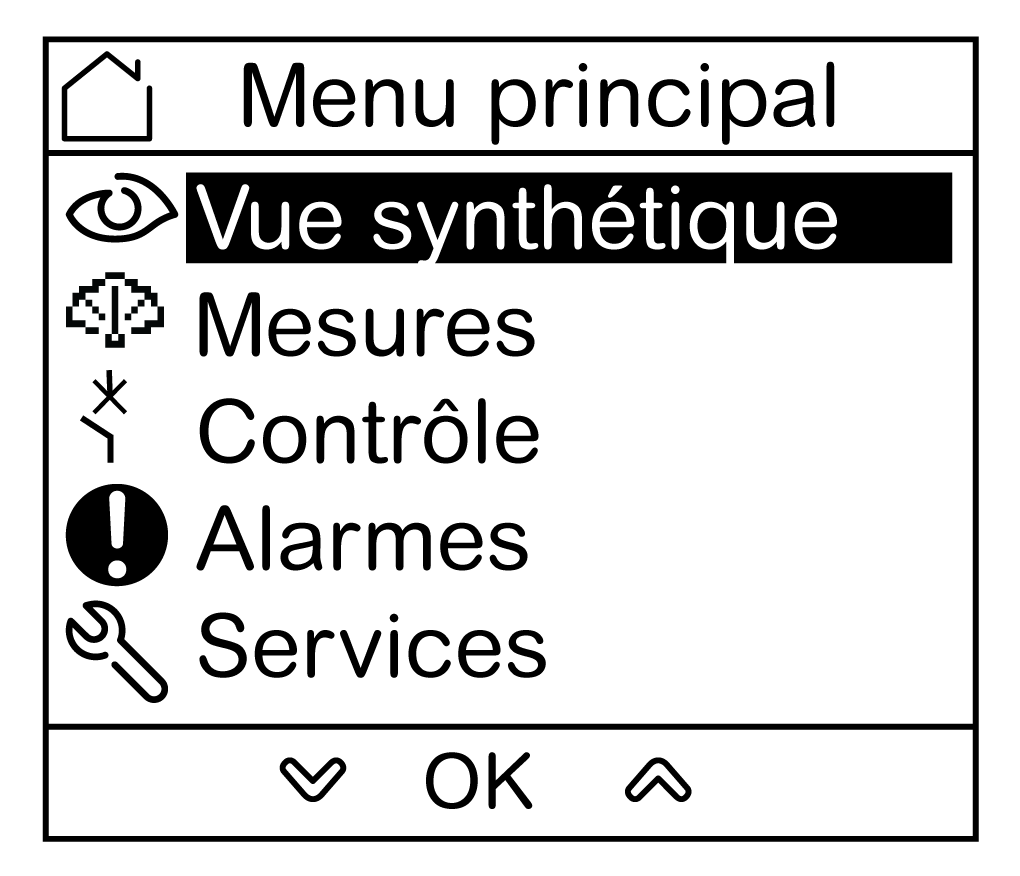

Sélectionnez le menu Vue synthétique dans le Menu principal à l’aide des touches et .

Validez le choix du menu Vue synthétique en appuyant sur la touche  OK .

2

L'écran 1 du menu Vue synthétique affiche le nom de l'unité fonctionnelle intelligente : DEP Clim .

Le nom de l'unité fonctionnelle intelligente défini à l'aide du logiciel EcoStruxure Power Commission ou du contrôleur distant peut comporter jusqu'à 45 caractères, mais seuls les 14 premiers caractères sont visibles sur l'afficheur FDM121 .
