990-91406D-034

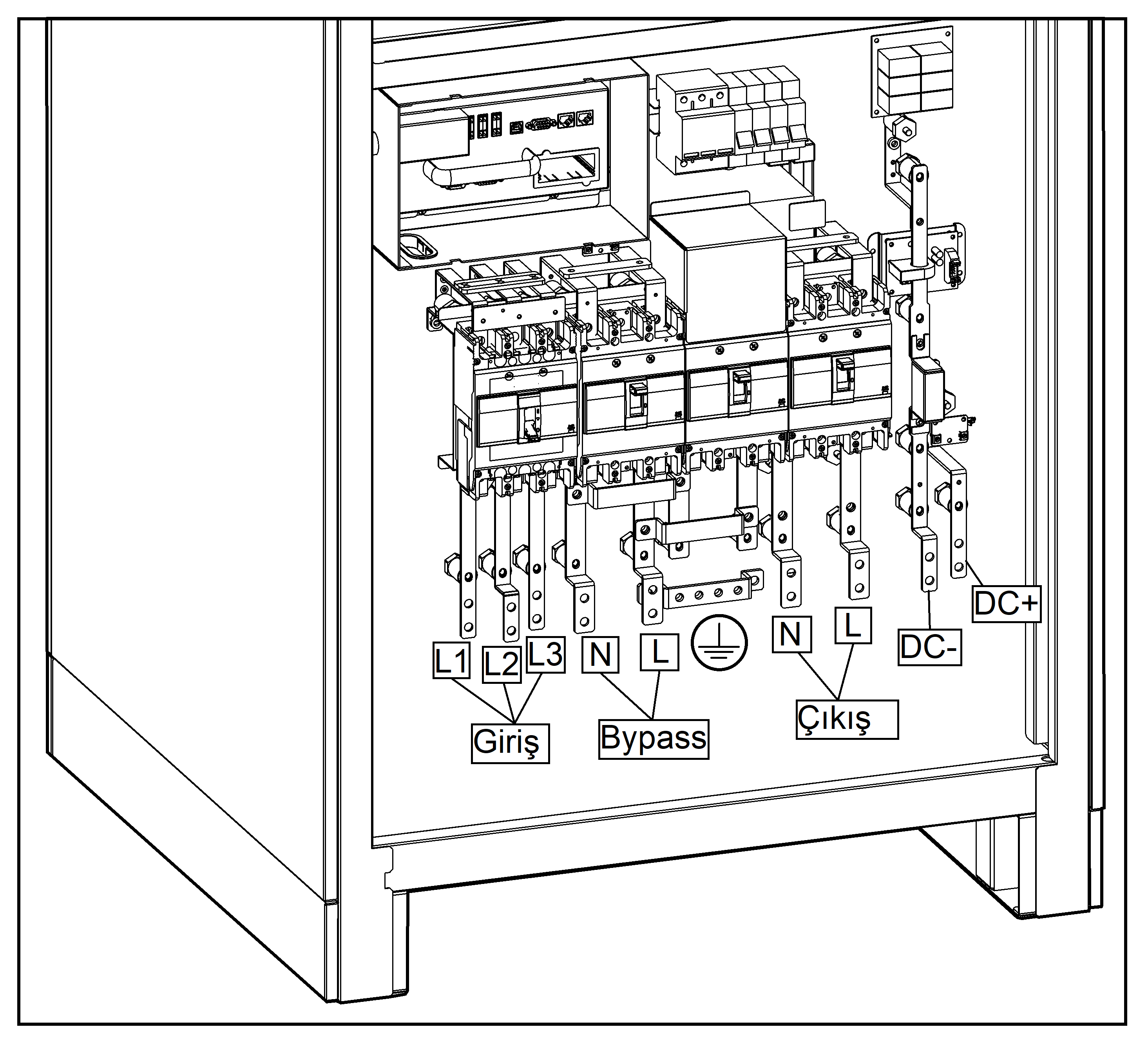

Güç Kablolarını 10-40 kVA 3:1 384 VDC UPS'e bağlayın

  1. Tüm kesicilerin KAPALI (açık) konumda olduğundan emin olun.
  2. UPS kabininin ön kapağını açın.
  3. Belirtilen kapakları çıkarın.
  4. Güç kablolarını UPS altından geçirin.
  5. PE kablosunu PE barasına bağlayın.
  6. Giriş kablolarını (L1, L2, L3), bypass kablolarını (L, N), çıkış kablolarını (L, N) ve DC kablolarını (DC+, DC-) bağlayın.
