990–5454B–016

Instalasi Akhir

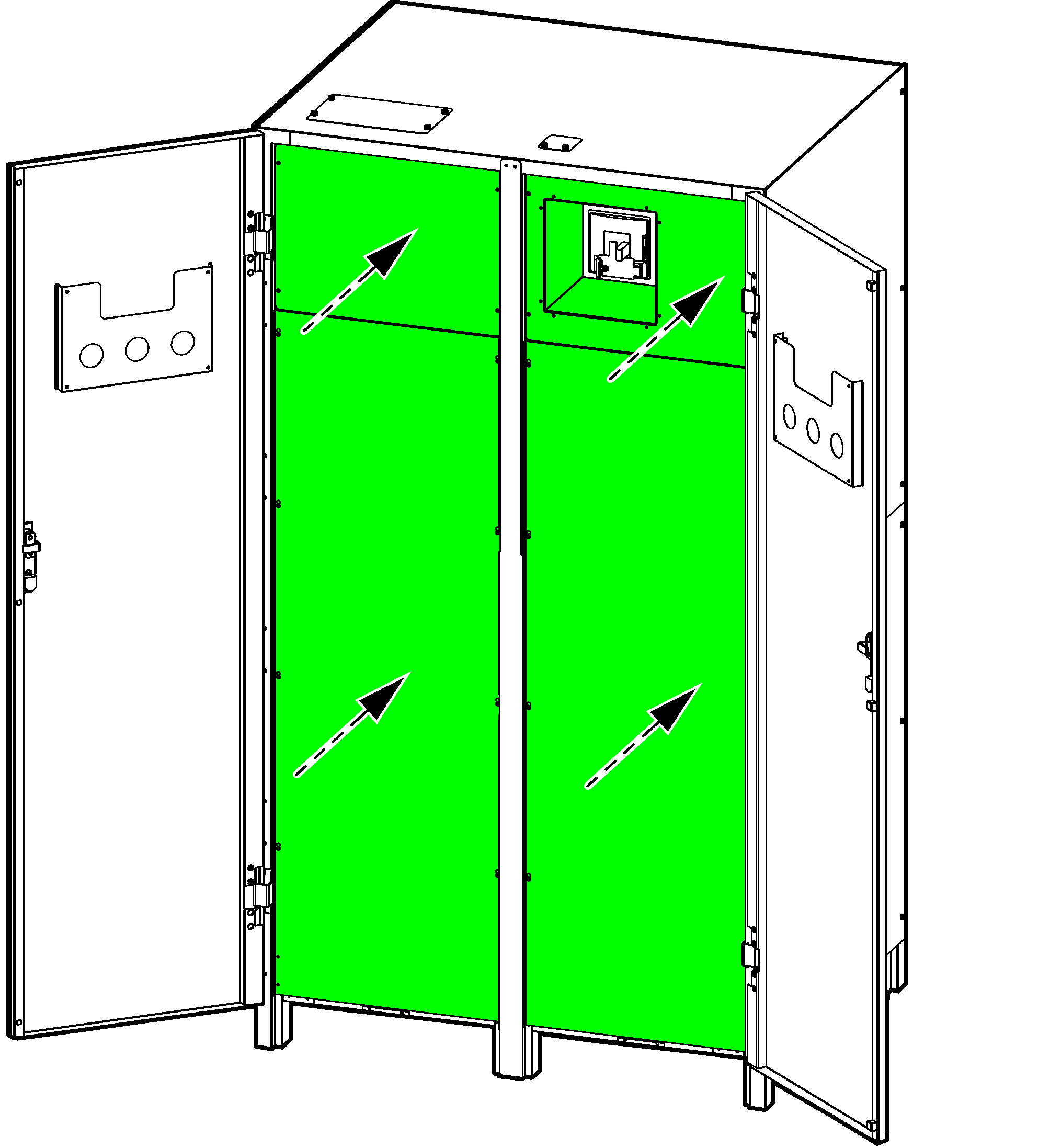

  1. Pasang kembali keempat penutup depan.
    CATATAN: Dua penutup pemutus yang berbeda disertakan dengan lemari baterai kosong. Pasangkan penutup pemutus yang sesuai dengan pemutus baterai Anda.

    Sistem Entri Kabel Bawah

    Sistem Entri Kabel Atas

  2. Kencangkan braket siku penumpu depan ke lemari baterai kosong dengan sekrup M6.

    Tampak Depan Lemari Baterai yang Kosong

  3. Pasang braket siku penumpu depan ke lantai.
    CATATAN: Baut penumpuan untuk lantai tidak disediakan.
