Instalação final

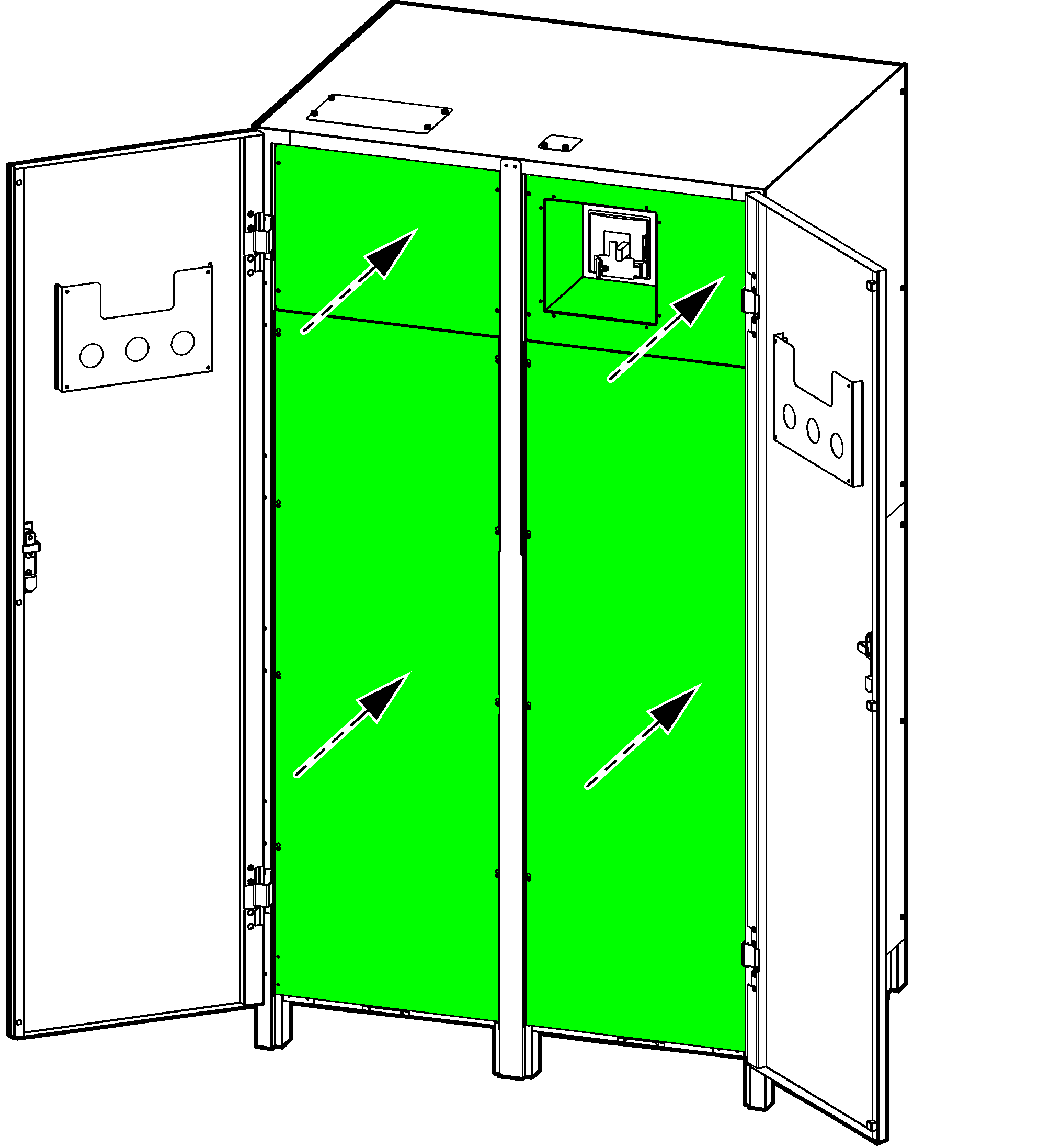

  1. Recoloque as quatro tampas frontais.
    NOTA: São fornecidas duas tampas de disjuntor diferentes com o gabinete de baterias vazio. Instale a tampa do disjuntor adequada para o disjuntor da bateria.

    Sistema de entrada de cabos inferior

    Sistema de entrada de cabos superior

  2. Prenda o suporte de fixação frontal ao gabinete de baterias vazio com os parafusos M6.

    Vista frontal do gabinete de baterias vazio

  3. Monte o suporte frontal de fixação no solo.
    NOTA: Os parafusos para fixação no solo não são fornecidos.
