Oversikt over parallellsystem
| UIB | Enhetsinngangsbryter |
| SSIB | Inngangsbryter for statisk svitsj |
| IMB | Intern vedlikeholdsbryter |
| UOB | Enhetsutgangsbryter |
| SIB | Systemisolasjonsbryter |
| BB | Batteribryter i UPS for interne batterier og i ekstern batteriløsning (hvis tilstede) |
| MBB | Ekstern vedlikeholdsbypassbryter |
Forenklet 1+1 parallellsystem
Galaxy VS kan støtte 2 UPS-enheter i et forenklet 1+1 parallellsystem for redundans med delt enhetsinngangsbryter (UIB) og inngangsbryter for statisk svitsj (SSIB).
Forenklet 1+1 parallellsystem – enkel forsyningskilde |
Forenklet 1+1 parallellsystem – to forsyningskilder |
Parallelsystemer med individuell enhetsinngangsbryter (UIB) og inngangsbryter for statisk svitsj (SSIB)
Galaxy VS kan støtte opptil 4 UPS-enheter i parallell for kapasitet og opptil 3+1 UPS-enheter i parallell for redundans med individuell enhetsinngangsbryter (UIB) og inngangsbryter for statisk svitsj (SSIB).
MERK: Den interne vedlikeholdsbryteren
(IMB) kan kun brukes i et forenklet 1+1 parallellsystem. I et hvilket
som helst annet parallelt system må en ekstern vedlikeholdsbypassbryter
(MBB) være tilgjengelig, og den interne vedlikeholdsbryteren
(IMB)* må låses med hengelåsen i åpen posisjon.
Parallellsystem – enkel forsyningskilde |
Parallellsystem – to forsyningskilder |
Parallelsystem med delt enhetsinngangsbryter (UIB) og inngangsbryter for statisk svitsj (SSIB)
Galaxy VS kan støtte opptil 4 UPS-enheter i parallell for kapasitet og opptil 3+1 UPS-enheter i parallell for redundans delt enhetsinngangsbryter (UIB) og inngangsbryter for statisk svitsj (SSIB).
MERK: Den interne vedlikeholdsbryteren
(IMB) kan kun brukes i et forenklet 1+1 parallellsystem. I et hvilket
som helst annet parallelt system må en ekstern vedlikeholdsbypassbryter
(MBB) være tilgjengelig, og den interne vedlikeholdsbryteren
(IMB)* må låses med hengelåsen i åpen posisjon.
Parallellsystem – enkel forsyningskilde |

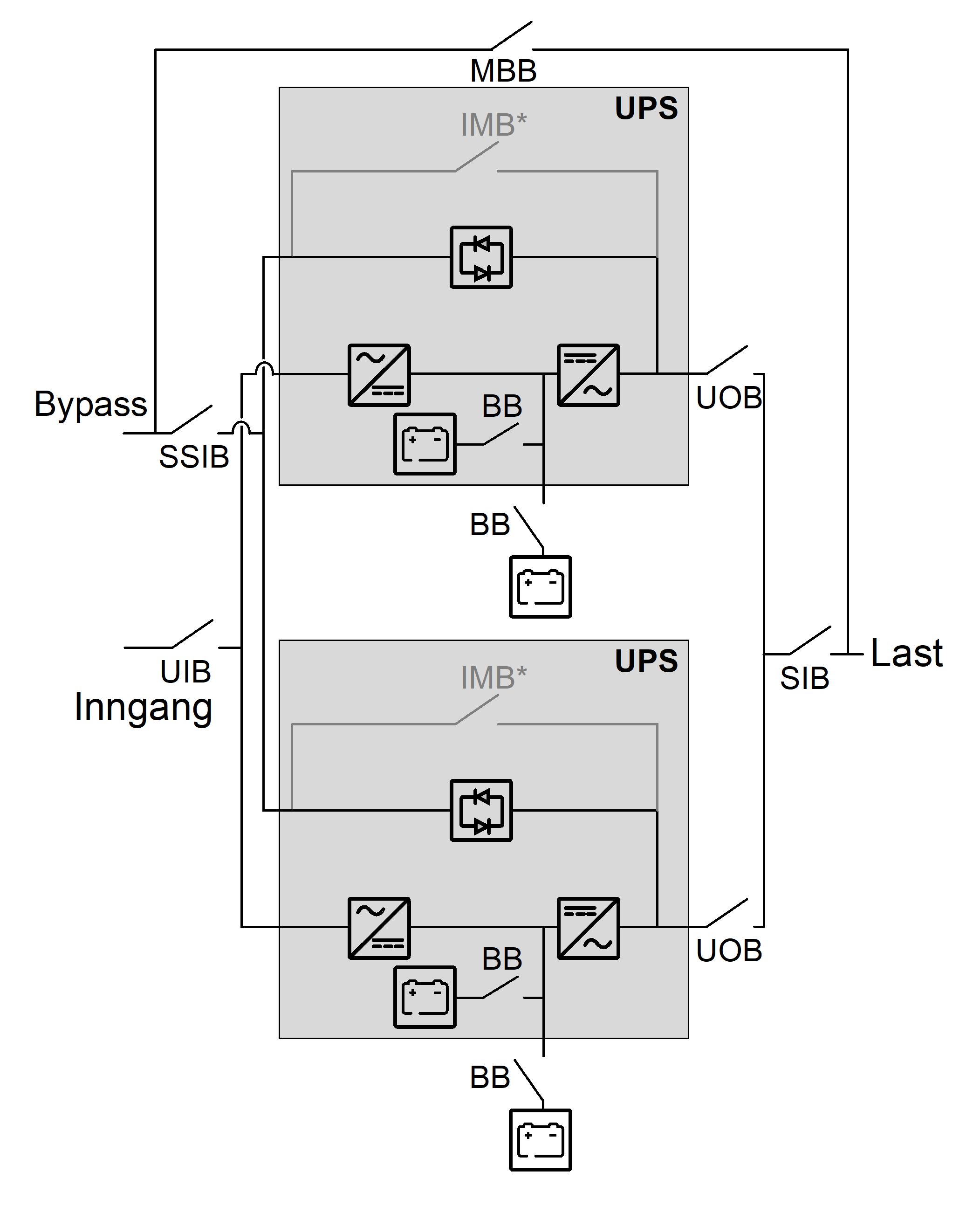

Parallellsystem – to forsyningskilder |
