990-91263A-031

Anslut signalkablarna

  1. Tilldela ett ID till varje modulärt batteriskåp med omkopplaren under batteribrytaren. Ange varje ID enligt installationsöversiktens bilder i Installationsmetod för intilliggande (dockad) UPS.

    Vy framifrån av modulärt batteriskåp

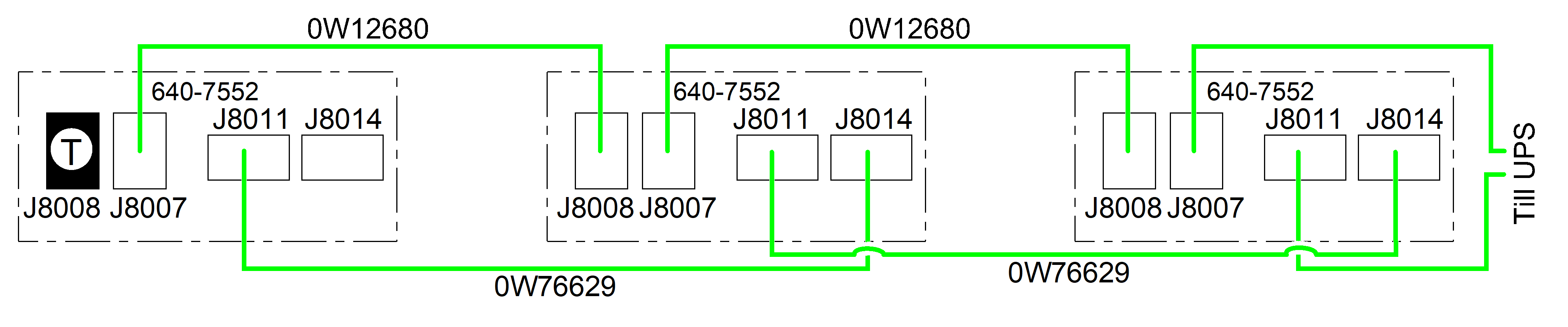

  2. Anslut de medföljande signalkablarna mellan alla modulära batteriskåp:
    1. Anslut de medföljande signalkablarna 0W12680 från J8007 till J8008 på kort 640–7552 mellan de modulära batteriskåpen.
    2. Anslut de medföljande signalkablarna 0W76629 från J8011 till J8014 på kort 640–7552 mellan de modulära batteriskåpen.
    3. Montera en termineringsplugg (T) i det oanvända J8008-kontaktdonet i det sista modulära batteriskåpet.
    Modulärt batteriskåp 3 Modulärt batteriskåp 2 Modulärt batteriskåp 1

    Vy framifrån av två modulära batteriskåp

  3. För installation med intilliggande (dockad) UPS med interna batterier:
    1. Anslut den medföljande signalkabeln 0W12680 till J8007 på kort 640–7552 i modulärt batteriskåp 1, dra genom höger sida och följ UPS-installationshandboken för att ansluta signalkablarna i UPS-enheten.
    2. Anslut den medföljande signalkabeln 0W76629 till J8011 på kort 640–7552 i modulärt batteriskåp 1, dra genom höger sida och följ UPS-installationshandboken för att ansluta signalkablarna i UPS-enheten.
  4. För installation med intilliggande (dockad) UPS för externa batterier:
    1. Anslut signalkabeln 0W13069 från kit GVSOPT030 (option) till J8007 på kort 640–7552 i modulärt batteriskåp 1, dra genom höger sida och följ UPS-installationshandboken för att ansluta signalkablarna i UPS-enheten.
    2. Anslut signalkabeln 0W13070 från kit GVSOPT030 (option) till J8011 på kort 640–7552 i modulärt batteriskåp 1, dra genom höger sida och följ UPS-installationshandboken för att ansluta signalkablarna i UPS-enheten.

    Vy framifrån av modulärt batteriskåp 1 för intilliggande (dockad) UPS

  5. För installation med externt placerad UPS:
    1. Anslut signalkablarna till J8007 på kort 640–7552 i modulärt batteriskåp 1, dra genom den bakre sidan och följ UPS-installationshandboken för att ansluta signalkablarna i UPS-enheten.
      OBS: Den medföljande signalkabeln 0W12680 är inte tillräckligt lång för installation av externt placerad UPS. En 5 meter signalkabel (0J-0W4527) eller 50 meter signalkabel (0J-0W3758) kan beställas från Schneider Electric. För andra signalkabellängder, kontakta Schneider Electric. Signalkabeln är klassad som Class 2/SELV.
    2. Anslut signalkablarna till J8011 på kort 640–7552 i modulärt batteriskåp 1, dra genom den bakre sidan och följ UPS-installationshandboken för att ansluta signalkablarna i UPS-enheten.
      OBS: Den medföljande signalkabeln 0W76629 är inte tillräckligt lång för installation av externt placerad UPS. Återanvänd kontaktdonen från den medföljande signalkabeln 0W76629 för att skapa nya signalkablar i rätt längd. Signalkabeln är klassad som non-Class 2/non-SELV.

      Signalkabel för UPS med interna batterier

      Signalkabel för UPS för externa batterier

    Vy bakifrån av modulärt batteriskåp 1 för externt placerad UPS
