팔레트에서 전원 캐비닛 제거
| 주의 사항 |
|---|
|
장비 손상 위험
바닥이 수평이며
캐비닛 운반 시 잭의
중량을 지탱할 수 있는지
확인하십시오.
이러한 지침을 따르지 않을 경우 장비 손상이 초래될 수 있습니다.
|
| 주의 사항 |
|---|
|
장비 손상 위험
잭 사용 시 케이블이
손상되지 않도록 주의합니다.
이러한 지침을 따르지 않을 경우 장비 손상이 초래될 수 있습니다.
|
- I/O 캐비닛과 함께 제공되는 설치 키트 0M-816661을 꺼냅니다. 이 절차의 모든 캐비닛에 대해 키트의 잭과 바닥 보호 플레이트를 사용하십시오.
- 캐비닛 후면에서
팔레트 아래 바닥 보호
플레이트를 배치합니다.
전원 캐비닛 후면 모습
- 캐비닛 후면에서
이동 브라켓의 구멍에
설치 키트의 잭을 배치합니다.
경고기울임 위험전면 및 후면 이동 브라켓의 잭을 동시에 사용하지 마십시오.이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어지거나 장비가 손상될 수 있습니다. - 후면 이동 브라켓
및 중간 팔레트 부품에서
볼트를 풀어 제거합니다.
8단계를 위해 2개의 중간
팔레트 부품을 보관합니다.
전원 캐비닛 후면 모습
- 제공된 육각 소켓과
천공기를 사용하여
잭을 활성화하고 브라켓의
위치로 밀어 넣은 다음
바닥 보호 플레이트와
접촉이 이루어지도록
합니다.주의: 킥백 발생율을 최소화할 수 있도록 드릴 토크를 줄이십시오.
- 잭을 사용하여 팔레트를 위로 들어 올립니다.
- 후면 및 중간 팔레트
부품을 제거합니다.
8단계를 위해 중간 팔레트
부품을 보관합니다. 경고심각한 부상 위험팔레트 부품을 제거하는 동안 캐비닛 아래 손이나 발을 놓지 마십시오.이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어지거나 장비가 손상될 수 있습니다.
전원 캐비닛 후면 모습
- 이동 브라켓 아래
4단계 및 7단계의 팔레트
부품을 배치합니다.
전원 캐비닛 후면 모습
- 천공기를 사용하여 캐비닛을 내려 지지대 위로 내립니다.
- 바닥 보호 플레이트
및 잭을 후면에서 전면으로
이동합니다.
전원 캐비닛 후면 모습
- 전면 이동 브라켓에서
볼트를 풀어 제거합니다.
전원 캐비닛 전면 모습
- 제공된 육각 소켓과 천공기를 사용하여 잭을 활성화하고 브라켓의 위치로 밀어 넣은 다음 바닥 팔레트를 위로 들어 올립니다.
- 전면 팔레트 부품을
제거합니다. 경고심각한 부상 위험목재 플레이트를 제거하는 동안 캐비닛 아래 손이나 발을 놓지 마십시오.이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어지거나 장비가 손상될 수 있습니다.
전원 캐비닛 전면 모습
- 바퀴가 바닥에 닿을 때까지 잭을 사용하여 캐비닛을 내려 바닥으로 내립니다. 잭과 바닥 보호 플레이트를 제거합니다.

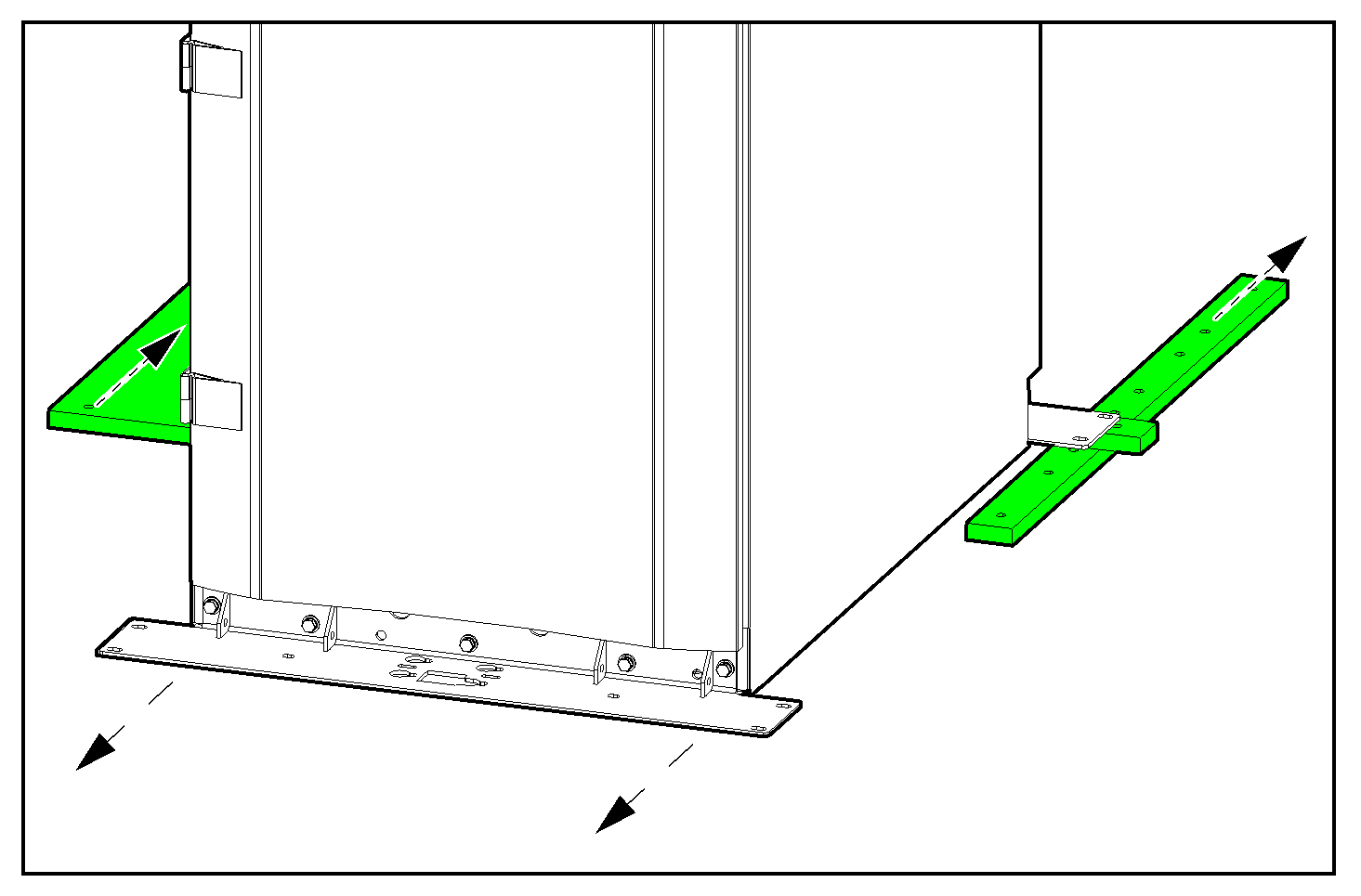

- 캐비닛을 멀리 밀어
남은 팔레트 부품을
제거합니다. 경고기울임 위험바퀴로 캐비닛을 이동할 때 균형을 잃어 캐비닛이 기울어지지 않도록 고르지 않은 바닥 및 문간을 주의하십시오.
전원 캐비닛 전면 모습
- 전면 및 후면 이동
브라켓을 제거합니다.
이제 캐비닛을 장착된 바퀴에 실어 설치 장소로 이동할 수 있습니다.
