Zdejmowanie szafy zasilającej z palety

NOTYFIKACJA
RYZYKO uszkodzenia sprzętu Upewnij się, że podłoże jest wypoziomowane i może utrzymać ciężar podnośnika podczas przenoszenia szafy. Nieprzestrzeganie tych instrukcji może skutkować uszkodzeniem sprzętu.

NOTYFIKACJA
RYZYKO uszkodzenia sprzętu Zachowaj ostrożność, aby nie uszkodzić szaf podczas używania podnośnika. Nieprzestrzeganie tych instrukcji może skutkować uszkodzeniem sprzętu.

Weź zestaw montażowy 0M-816661 dostarczony wraz z szafą we/wy. Podnośnika i płyty zabezpieczającej podłoże w zestawie należy używać w przypadku wszystkich szaf opisanych w tej procedurze.
Umieść płytę zabezpieczającą podłoże pod paletą z tyłu szafy.

Widok szafy zasilającej z tyłu

Umieść podnośnik z zestawu montażowego w otworze we wsporniku transportowym z tyłu szafy.

OSTRZEŻENIE
Ryzyko przewrócenia Nie wolno jednocześnie używać podnośników w przednim i tylnym wsporniku transportowym. Nieprzestrzeganie tych instrukcji może skutkować poważnymi obrażeniami ciała lub śmiercią bądź uszkodzeniem sprzętu.

Odkręć i usuń śruby z tylnego wspornika transportowego i ze środkowej części palety. Zachowaj dwie środkowe części palety do użycia w punkcie 8 procedury.

Widok szafy zasilającej z tyłu
Przy użyciu wiertarki z dostarczonym gniazdem sześciokątnym aktywuj podnośnik, wsuń go w odpowiednie miejsce we wsporniku, a następnie zetknij go z płytą zabezpieczającą podłoże.

UWAGA: Aby zapobiec odrzutowi, zmniejsz do minimum moment dokręcenia wiertarki.
Za pomocą podnośnika unieś paletę do górnego położenia.

Usuń części palety z tyłu i pośrodku. Zachowaj środkową część palety do użycia w punkcie 8 procedury.

OSTRZEŻENIE
Ryzyko poważnych obrażeń Podczas demontażu części palety nie wkładaj rąk ani stóp pod szafę. Nieprzestrzeganie tych instrukcji może skutkować poważnymi obrażeniami ciała lub śmiercią bądź uszkodzeniem sprzętu.

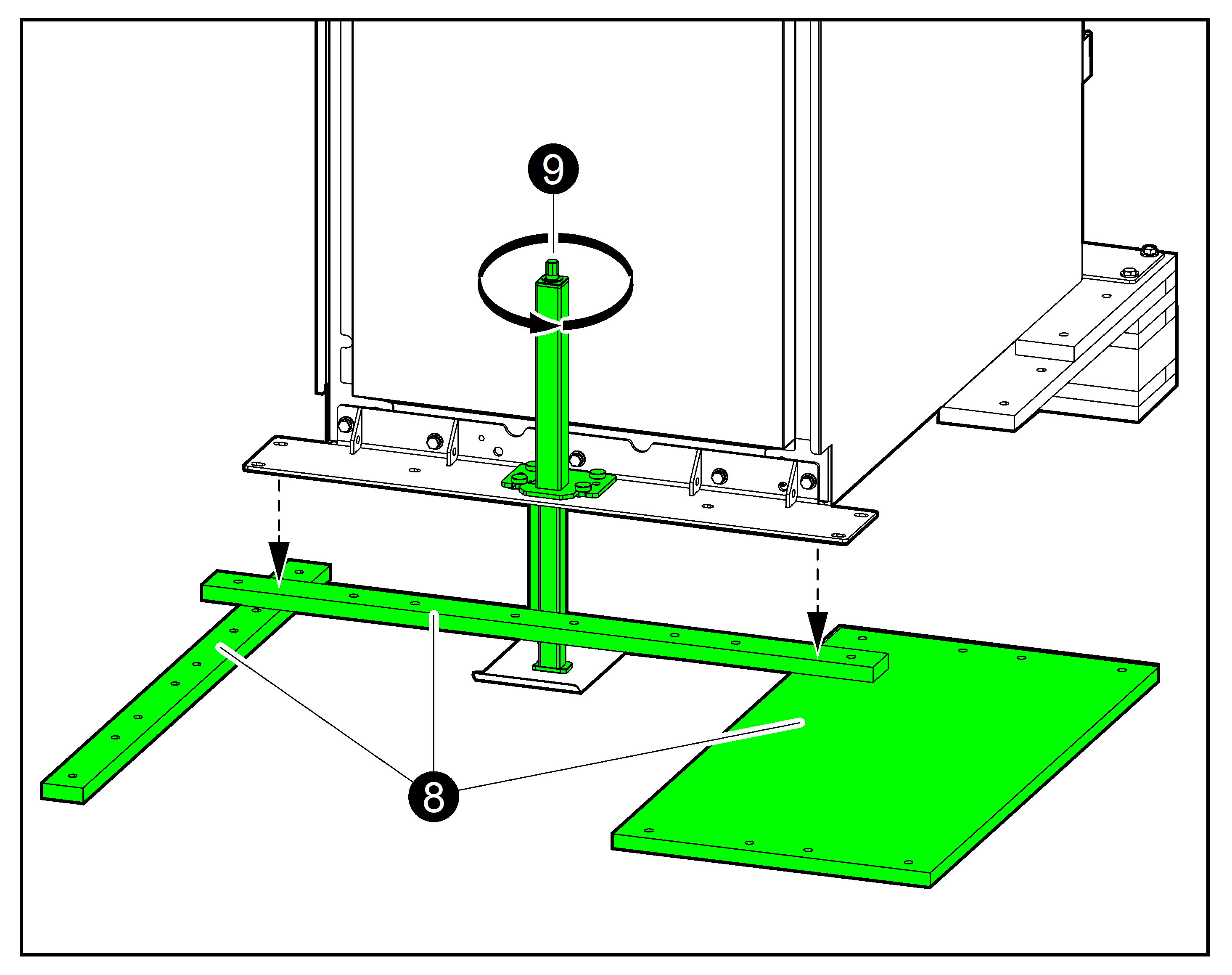

Umieść pod wspornikiem transportowym części palety zdemontowane w punktach 4 i 7.

Widok szafy zasilającej z tyłu
Przy użyciu wiertarki opuść szafę na podporę.
Przenieś płytę zabezpieczającą podłożę i podnośnik z tyłu do przodu.

Widok szafy zasilającej z tyłu
Odkręć i usuń śruby z przedniego wspornika transportowego.

Widok szafy zasilającej z przodu
Przy użyciu wiertarki z dostarczonym gniazdem sześciokątnym aktywuj podnośnik, wsuń go w odpowiednie miejsce we wsporniku, a następnie unieś paletę do góry.

Zdemontuj przednie części palety.

OSTRZEŻENIE
Ryzyko poważnych obrażeń Podczas demontażu drewnianej płyty nie wkładaj rąk ani stóp pod szafę. Nieprzestrzeganie tych instrukcji może skutkować poważnymi obrażeniami ciała lub śmiercią bądź uszkodzeniem sprzętu.

Za pomocą podnośnika opuść szafę na podłoże, aż kółka zetkną się z podłogą. Usuń podnośnik i płytę zabezpieczającą podłoże.

Przemieść szafę na kółkach i usuń pozostałe części palety.

OSTRZEŻENIE
Ryzyko przewrócenia Podczas przemieszczania szafy na kółkach uważaj na nierówne podłogi i progi, aby uniknąć przewrócenia szafy.

Zdejmij wsporniki transportowe z przodu i z tyłu.

Szafę można teraz przemieścić na wbudowanych kółkach do obszaru instalacji.
