Как снять силовой шкаф с поддона

УВЕДОМЛЕНИЕ
ОПАСНОСТЬ повреждения оборудования Убедитесь, что пол ровный и может выдерживать вес домкрата при перемещении шкафа. Несоблюдение данных инструкций может привести к повреждению оборудования.

УВЕДОМЛЕНИЕ
ОПАСНОСТЬ повреждения оборудования Избегайте повреждения шкафов при установке домкрата. Несоблюдение данных инструкций может привести к повреждению оборудования.

Воспользуйтесь комплектом установки 0M-816661, поставляемым со шкафом ввода-вывода. Для всех шкафов при выполнении следующей процедуры необходимо использовать домкрат и защитную панель для пола.
Разместите защитную панель для пола под поддоном с тыльной стороны шкафа.

Силовой шкаф, вид сзади

Вставьте домкрат из комплекта установки в отверстие в транспортном кронштейне в задней части шкафа.

Осторожно
ОПАСНОСТЬ ОПРОКИДЫВАНИЯ Не вставляйте домкрат в передний и задний транспортные кронштейны одновременно. Несоблюдение данных инструкций может привести к смерти, серьёзной травме или повреждению оборудования.

Ослабьте и удалите болты на заднем транспортном кронштейне и в центральной части поддона. Сохраните две центральных части поддона до шага 8.

Силовой шкаф, вид сзади
При помощи шуруповерта и предоставленного шестиугольного гнезда активируйте домкрат, установите его в нужное положение в кронштейне, так, чтобы обеспечить необходимый контакт с защитной пластиной для пола.

Примечание: Уменьшите крутящий момент дрели до минимума для предотвращения отдачи.
Воспользуйтесь домкратом, чтобы поднять поддон в верхнее положение.

Извлеките заднюю и центральную части поддона. Сохраните центральную часть поддона до шага 8.

Осторожно
ОПАСНОСТЬ ПОЛУЧЕНИЯ СЕРЬЕЗНЫХ ТРАВМ Берегите руки и ноги при удалении частей поддона из-под шкафа. Несоблюдение данных инструкций может привести к смерти, серьёзной травме или повреждению оборудования.

Разместите части поддона, удаленные в шагах 4 и 7, под транспортировочным кронштейном.

Силовой шкаф, вид сзади
Воспользуйтесь шуруповертом, чтобы опустить шкаф на опоры.
Переместите защитную панель для пола и домкрат на себя.

Силовой шкаф, вид сзади
Ослабьте и удалите болты с переднего транспортного кронштейна.

Силовой шкаф, вид спереди
При помощи шуруповерта и предоставленного шестиугольного гнезда активируйте домкрат, установите его в нужное положение в кронштейне и поднимите поддон в верхнее положение.

Удалите части переднего поддона.

Осторожно
ОПАСНОСТЬ ПОЛУЧЕНИЯ СЕРЬЕЗНЫХ ТРАВМ Берегите руки и ноги при удалении деревянного поддона из-под шкафа. Несоблюдение данных инструкций может привести к смерти, серьёзной травме или повреждению оборудования.

Воспользуйтесь домкратом, чтобы опустить шкаф на пол, пока колеса не коснутся пола. Удалите домкрат и защитную пластину для пола.

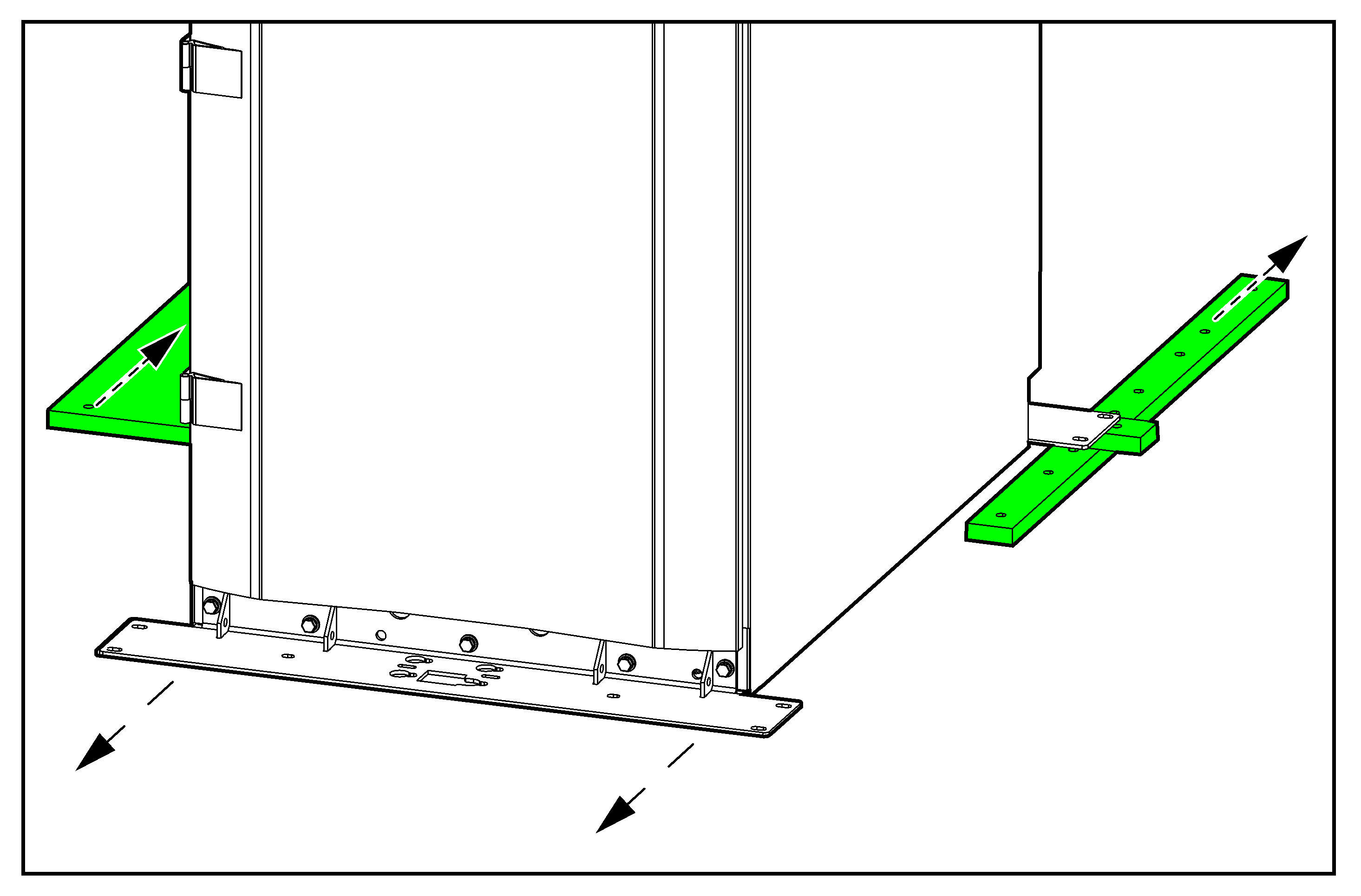

Откатите шкаф и удалите оставшиеся части поддона.

Осторожно
Опасность опрокидывания Проявляйте осторожность при перемещении шкафа на его колесах по неровным поверхностям и по ступенькам, чтобы избежать потери равновесия и опрокидывания шкафа.

Удалите передний и задний транспортировочные кронштейны.

Шкаф теперь можно перемещать на встроенных колесах на место установки.
