Masterpact MTZ2/MTZ3 联锁操作

抽架防错部件只允许将 Masterpact MTZ2/MTZ3 设备安装在具有兼容特性的抽架中。

抽架防错销钉提供 100 多种不同的组合供用户选择，这样，设备就只能够安装在销钉组合与之匹配的抽架中。

在使用了门联锁装置的情况下：

• 当抽出式设备位于连接或测试位置时，设备门锁定且无法打开。

• 当抽出式设备位于退出位置时，设备门能够打开。

• 当抽出式设备位于任意位置时，设备门能够关闭。

在安装有进退联锁装置的情况下，当设备门打开后，Masterpact MTZ2/MTZ3 抽出式设备无法摇进或摇出，因为无法插入摇进摇出手柄。

IPA 缆绳型门联锁装置为可选附件。在安装有此附件的情况下，如果设备已合闸，则门无法打开，如果门打开，则设备无法合闸。

缆绳型门联锁装置安装在设备右侧。

在安装有此联锁装置的情况下，无法对转接开关执行机械联锁。

有关附件安装的信息，请参阅 Schneider Electric 网站上的说明书 NVE35495。

Masterpact MTZ 转接开关之间的机械联锁能够防止联锁的设备同时合闸。提供以下联锁功能：

• 两个设备之间的联锁

• 三个设备之间的联锁：

  • 三个进电设备

  • 两个进电设备和一个耦合器

  • 两个进电设备和一个替换件

当抽出式 Masterpact MTZ2/MTZ3 设备从退出位置移动到撤出位置时，DAE 弹簧自动释能联锁装置使合闸弹簧释能。

DAE 联锁装置由工厂安装，是安装在设备内部的标配联锁装置。

IBPO 进退联锁装置由工厂安装，是安装在设备内部的标配联锁装置。

在安装有 IBPO 进退联锁装置的情况下，抽出式 Masterpact MTZ2/MTZ3 设备无法在合闸位置退出。

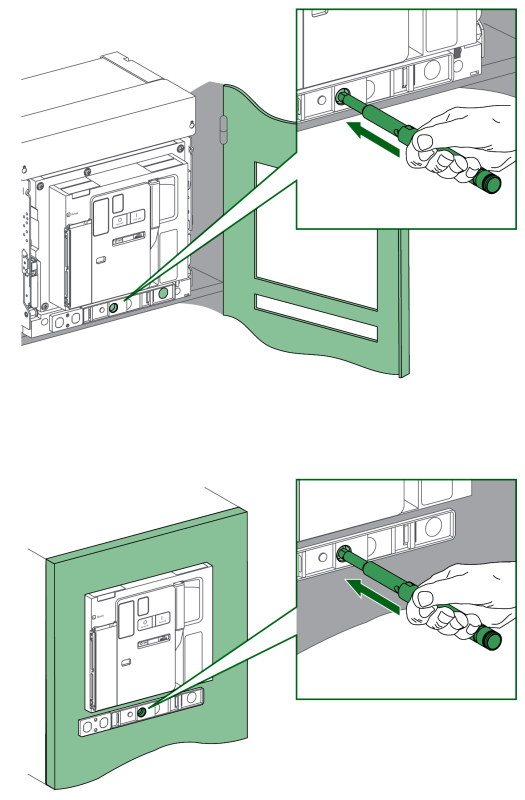

只有在按下了分闸按钮的情况下，才能够插入摇进摇出手柄以连接或退出抽出式设备。
