Installer batteriafbrydersættet i en jordet metalboks
 FORSIGTIG |
|---|
|
fare for skade på udstyret
Installer batteriafbrydersættet i en jordet metalboks med tilstrækkelig plads til
kablerne. Udstyret skal monteres på en plan overflade, der skal kunne bære batteriafbrydersættets
vægt.
Personer kan komme til skade, eller udstyr kan blive beskadiget, hvis disse instrukser
ikke overholdes.
|
| Minimummål på metalboks (højde x bredde x dybde i mm) | Minimumsoverflade til udluftning (mm²) | |
|---|---|---|
| Batteriafbrydersæt E3MBBK60K80H | 650 x 500 x 280 | 65000 |
| Batteriafbrydersæt E3MBBK100K200H | 800 x 500 x 280 | 120000 |
E3MBBK60K80H |
E3MBBK100K200H |

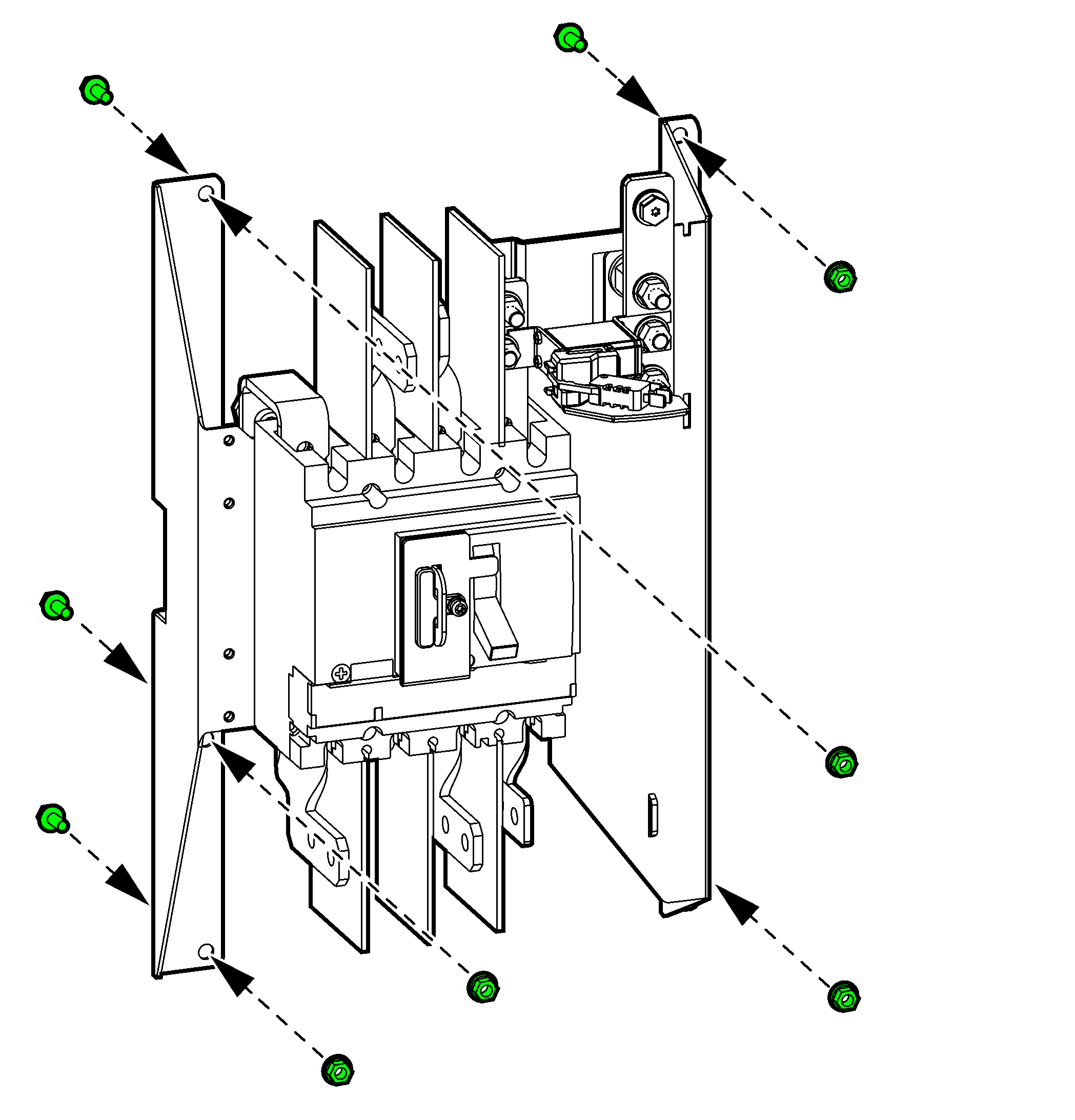

- Mål op, og markér hullerne til installation af batteriafbryderen i metalboksen.
- Bor huller på hvert af de afmærkede steder.
- Installer batteriafbrydersættet i metalboksen.
