Anschließen der Signalkabel für Galaxy VS-USV – vereinfachtes 1+1-Parallelsystem
HINWEIS: Die Schalteranzeigeleuchten werden durch USV 1
versorgt und sind nur funktionsfähig, wenn USV 1 eingeschaltet
ist.
HINWEIS: Die AUX-Schalter befinden sich im optionalen Parallel-Installationskit
(GVSOPT006), das mit der USV geliefert wird.
HINWEIS: Verlegen
Sie die Signalkabel getrennt von den Leistungskabeln und die Class 2/SELV-Kabel getrennt von den non-Class 2/non-SELV-Kabeln.
- Montieren Sie einen AUX-Schalter im Eingangsschalter (UIB)/Eingangsschalter
für statischen Bypass (SSIB) sowie im Wartungs-Bypass-Schalter
(MBB).
- Entfernen Sie die AUX-Schalterabdeckung am UIB/SSIB und MBB-Schutzschalter.
- Installieren Sie den AUX-Schalter aus dem Kit (GVSOPT006) im UIB/SSIB und MBB-Schutzschalter.
- Schließen Sie die non-Class 2/non-SELV-Signalkabel an den AUX-Schalter im UIB/SSIB- und MBB-Schutzschalter an.
- Befestigen Sie die AUX-Schalterabdeckung wieder am UIB/SSIB und MBB-Schutzschalter.
- Nur bei GVSBPSU80K120H: Befestigen Sie die Signalkabel
an den Kunststofflaschen, um für eine ordnungsgemäße
Trennung von den Schienen zu sorgen.
GVSBPSU10K20H
GVSBPSU20K60H
GVSBPSU80K120H
- Schließen Sie die Class 2/SELV-Signalkabel für die Schalteranzeigeleuchten aus dem Steuerungsanschlussblock
im Wartungs-Bypass-Panel an die USV-Systeme an wie für Ihre Konfiguration
vorgesehen.HINWEIS: Der Schaltkreis für die Schalteranzeigeleuchten gilt als Class 2/SELV. Class 2/SELV-Schaltkreise müssen von primären Schaltkreisen getrennt sein. An die Anschlüsse für die Schalteranzeigeleuchten dürfen keine Schaltkreise angeschlossen werden, die nicht als Schaltkreise vom Typ Class 2/SELV nachgewiesen werden können.
Parallelsystem 1 + 1 vereinfacht – einfacher Netzanschluss
Parallelsystem 1 + 1 vereinfacht – zweifacher Netzanschluss
- An USV 2: Durchtrennen Sie die vorinstallierte Brücke
zwischen den Stiften 8 und 9 an der Anschlussklemme für J6618
auf Platine 640-4864.
HINWEIS Gefahr fehlerhaften Verhaltens des GerätsDurchtrennen Sie die vorinstallierte Brücke zwischen den Stiften 8 und 9 an der Anschlussklemme J6618 auf Platine 640-4864 in USV 2. 24 V_SELV_OUT kann nicht durch beide USV-Systeme versorgt werden.Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. - Schließen Sie die non-Class 2/non-SELV-Signalkabel aus dem Steuerungsanschlussblock im Wartungs-Bypass-Panel
an die USV-Systeme an wie für Ihre Konfiguration vorgesehen.

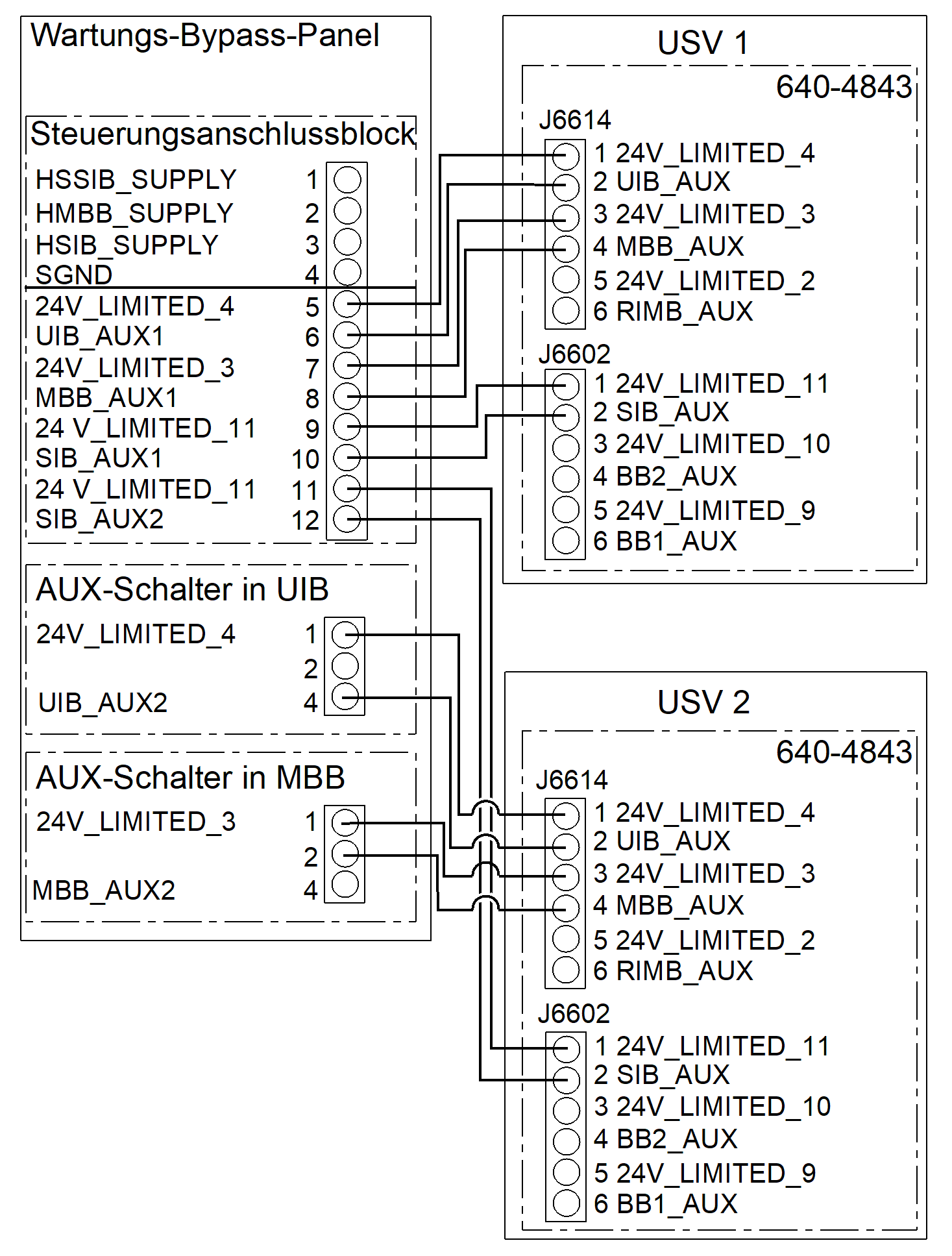

Parallelsystem 1 + 1 vereinfacht – einfacher Netzanschluss
Parallelsystem 1 + 1 vereinfacht – zweifacher Netzanschluss
GVSBPSU10K20H
GVSBPSU20K60H
GVSBPSU80K120H
- Ziehen Sie die überlangen Teile der Signalkabel hoch und befestigen Sie die Signalkabel an den Zugentlastungen.
