Προδιαγραφές συστημάτων 400 V

Προδιαγραφές εισόδου 400 V

Κατάταξη UPS	20 kW με μονάδα ισχύος N+1	30 kW με μονάδα ισχύος N+1	40 kW με μονάδα ισχύος N+1	50 kW με μονάδα ισχύος N+1
Τάση (V)	380/400/415	380/400/415	380/400/415	380/400/415
Συνδέσεις	WYE 4 καλωδίων (L1, L2, L3, PE) (Ενιαία ηλεκτρική παροχή)* WYE 3 καλωδίων (L1, L2, L3, PE) (διπλή ηλεκτρική παροχή)* *
Εύρος τάσης εισόδου (V)	380 V: 331-437 400 V: 340-460 415 V: 353-477
Εύρος συχνότητας (Hz)	40-70
Ονομαστικό ρεύμα εισόδου (A)	32/30/29	47/45/43	63/60/58	79/75/72
Μέγιστο ρεύμα εισόδου (A)	39/37/36	58/55/53	77/73/70	93/92/88
Περιορισμός ρεύματος εισόδου (A)	39/37/36	60/57/55	79/75/73	93/93/91
Συντελεστής ισχύος εισόδου	0,99 σε φορτίο 100%
Συνολική αρμονική παραμόρφωση (THDI)	<6% σε πλήρες γραμμικό φορτίο (συμμετρικό)
Μέγιστη ονομαστική τιμή βραχυκυκλώματος	Εξαρτάται από την προστασία ανάντη. Ανατρέξτε στην ενότητα Συνιστώμενη προστασία ανάντη για 400 V για λεπτομέρειες.
Μέγιστη ονομαστική τάση βραχυκυκλώματος	65 kA RMS
Προστασία	Ενσωματωμένη προστασία ανατροφοδοσίας και ασφάλειες
Σταδιακή επαναφορά στην παροχή ρεύματος	Με δυνατότητα προγραμματισμού και προσαρμογής 1-40 δευτερόλεπτα

Κατάταξη UPS	60 kW	80 kW	100 kW
Τάση (V)	380/400/415	380/400/415	400/415
Συνδέσεις	WYE 4 καλωδίων (L1, L2, L3, PE) (Ενιαία ηλεκτρική παροχή)* WYE 3 καλωδίων (L1, L2, L3, PE) (διπλή ηλεκτρική παροχή)* *
Εύρος τάσης εισόδου (V)	380 V: 331-437 400 V: 340-460 415 V: 353-477
Εύρος συχνότητας (Hz)	40-70
Ονομαστικό ρεύμα εισόδου (A)	95/90/87	126/120/116	150/144
Μέγιστο ρεύμα εισόδου (A)	116/110/106	154/146/141	183/176
Περιορισμός ρεύματος εισόδου (A)	119/113/109	158/148/145	184/180
Συντελεστής ισχύος εισόδου	0,99 για φορτίο μεγαλύτερο από 50% 0,95 για φορτίο μεγαλύτερο από 25%
Συνολική αρμονική παραμόρφωση (THDI)	<3% σε πλήρες γραμμικό φορτίο (συμμετρικό)
Μέγιστη ονομαστική τιμή βραχυκυκλώματος	Εξαρτάται από την προστασία ανάντη. Ανατρέξτε στην ενότητα Συνιστώμενη προστασία ανάντη για 400 V για λεπτομέρειες.
Μέγιστη ονομαστική τάση βραχυκυκλώματος	65 kA RMS
Προστασία	Ενσωματωμένη προστασία ανατροφοδοσίας και ασφάλειες
Σταδιακή επαναφορά στην παροχή ρεύματος	Με δυνατότητα προγραμματισμού και προσαρμογής 1-40 δευτερόλεπτα

Προδιαγραφές παράκαμψης 400 V

Κατάταξη UPS	20 kW με μονάδα ισχύος N+1	30 kW με μονάδα ισχύος N+1	40 kW με μονάδα ισχύος N+1	50 kW με μονάδα ισχύος N+1
Τάση (V)	380/400/415	380/400/415	380/400/415	380/400/415
Συνδέσεις	WYE 4 καλωδίων (L1, L2, L3, N, PE)
Εύρος τάσης παράκαμψης (V)	380 V: 342-418 400 V: 360-440 415 V: 374-457
Εύρος συχνότητας (Hz)	50/60 ± 1, 50/60 ± 3, 50/60 ± 10 (επιλέξιμο από τον χρήστη)
Ονομαστικό ρεύμα παράκαμψης (A)	32/29/28	47/45/43	62/59/57	78/74/71
Ονομαστικό ουδέτερο ρεύμα (Α)	53/50/48	79/75/72	105/100/96	132/125/120
Μέγιστη ονομαστική τιμή βραχυκυκλώματος	Εξαρτάται από την προστασία ανάντη. Ανατρέξτε στην ενότητα Συνιστώμενη προστασία ανάντη για 400 V για λεπτομέρειες.
Μέγιστη ονομαστική τάση βραχυκυκλώματος*	65 kA RMS
Προστασία	Ενσωματωμένη προστασία ανατροφοδοσίας και ασφάλειες Προδιαγραφές εσωτερικής ασφάλειας: Ονομαστική τιμή 400 A, τήξη 33 kA²s

Κατάταξη UPS	60 kW	80 kW	100 kW
Τάση (V)	380/400/415	380/400/415	400/415
Συνδέσεις	WYE 4 καλωδίων (L1, L2, L3, N, PE)
Εύρος τάσης παράκαμψης (V)	380 V: 342-418 400 V: 360-440 415 V: 374-457
Εύρος συχνότητας (Hz)	50/60 ± 1, 50/60 ± 3, 50/60 ± 10 (επιλέξιμο από τον χρήστη)
Ονομαστικό ρεύμα παράκαμψης (A)	94/88/85	125/119/114	148/143
Ονομαστικό ουδέτερο ρεύμα (Α)	158/150/144	210/200/193	250/241
Μέγιστη ονομαστική τιμή βραχυκυκλώματος	Εξαρτάται από την προστασία ανάντη. Ανατρέξτε στην ενότητα Συνιστώμενη προστασία ανάντη για 400 V για λεπτομέρειες.
Μέγιστη ονομαστική τάση βραχυκυκλώματος*	65 kA RMS
Προστασία	Ενσωματωμένη προστασία ανατροφοδοσίας και ασφάλειες Προδιαγραφές εσωτερικής ασφάλειας: Ονομαστική τιμή 400 A, τήξη 33 kA²s

Προδιαγραφές εξόδου 400 V

Κατάταξη UPS	20 kW με μονάδα ισχύος N+1	30 kW με μονάδα ισχύος N+1	40 kW με μονάδα ισχύος N+1	50 kW με μονάδα ισχύος N+1
Τάση (V)	380/400/415	380/400/415	380/400/415	380/400/415
Συνδέσεις	4 καλωδίων (L1, L2, L3, N, PE)
Ρύθμιση τάσης εξόδου	Συμμετρικό φορτίο ± 1% Ασύμμετρο φορτίο ± 3%
Χωρητικότητα υπερφόρτωσης	150% για 1 λεπτό (κανονική λειτουργία) 125% για 10 λεπτά (κανονική λειτουργία) 125% για 1 λεπτό (λειτουργία μπαταρίας) 110% συνεχές (λειτουργία παράκαμψης) 1000% για 100 ms (λειτουργία παράκαμψης)
Απόκριση δυναμικού φορτίου	± 5% μετά από 2 ms ± 1% μετά από 50 ms
Συντελεστής ισχύος εξόδου	1
Ονομαστικό ρεύμα εξόδου (A)	30/29/28	46/43/42	61/58/56	76/72/70
Μέγιστη ονομαστική τιμή βραχυκυκλώματος*	Εξαρτάται από την προστασία ανάντη. Ανατρέξτε στην ενότητα Συνιστώμενη προστασία ανάντη για 400 V για λεπτομέρειες.
Μέγιστη ονομαστική τάση βραχυκυκλώματος*	65 kA RMS
Δυνατότητες βραχυκυκλώματος εξόδου αντιστροφέα	Διαφέρει ανάλογα με τον χρόνο. Ανατρέξτε στις τιμές του γραφήματος και του πίνακα στο Δυνατότητες βραχυκυκλώματος αντιστροφέα (Η παράκαμψη δεν είναι διαθέσιμη).
Ρύθμιση συχνότητας (Hz)	Παράκαμψη 50/60 Hz συγχρονισμένη – 50/60 Hz ± 0.1% σε ελεύθερη λειτουργία
Συγχρονισμένος ρυθμός μεταβολής (Hz/sec)	Με δυνατότητα προγραμματισμού σε 0,25, 0,5, 1, 2, 4, 6
Κατηγοριοποίηση απόδοσης εξόδου (σύμφωνα με το IEC 62040-3:2021)	VFI-SS-11
Συνολική αρμονική παραμόρφωση (THDU)	<1% για γραμμικό φορτίο <3% για μη γραμμικό φορτίο
Συντελεστής κορυφής φορτίου	2,5
Συντελεστής ισχύος φορτίου	Από 0,7 με αποτέλεσμα 0,7 καθυστέρηση χωρίς μείωση

Κατάταξη UPS	60 kW	80 kW	100 kW
Τάση (V)	380/400/415	380/400/415	400/415
Συνδέσεις	4 καλωδίων (L1, L2, L3, N, PE)
Ρύθμιση τάσης εξόδου	Συμμετρικό φορτίο ± 1% Ασύμμετρο φορτίο ± 3%
Χωρητικότητα υπερφόρτωσης	150% για 1 λεπτό (κανονική λειτουργία) 125% για 10 λεπτά (κανονική λειτουργία) 125% για 1 λεπτό (λειτουργία μπαταρίας) 110% συνεχές (λειτουργία παράκαμψης) 1000% για 100 ms (λειτουργία παράκαμψης)
Απόκριση δυναμικού φορτίου	± 5% μετά από 2 ms ± 1% μετά από 50 ms
Συντελεστής ισχύος εξόδου	1
Ονομαστικό ρεύμα εξόδου (A)	91/87/83	122/115/111	144/139
Μέγιστη ονομαστική τιμή βραχυκυκλώματος*	Εξαρτάται από την προστασία ανάντη. Ανατρέξτε στην ενότητα Συνιστώμενη προστασία ανάντη για 400 V για λεπτομέρειες.
Μέγιστη ονομαστική τάση βραχυκυκλώματος*	65 kA RMS
Δυνατότητες βραχυκυκλώματος εξόδου αντιστροφέα	Διαφέρει ανάλογα με τον χρόνο. Ανατρέξτε στις τιμές του γραφήματος και του πίνακα στο Δυνατότητες βραχυκυκλώματος αντιστροφέα (Η παράκαμψη δεν είναι διαθέσιμη).
Ρύθμιση συχνότητας (Hz)	Παράκαμψη 50/60 Hz συγχρονισμένη – 50/60 Hz ± 0.1% σε ελεύθερη λειτουργία
Συγχρονισμένος ρυθμός μεταβολής (Hz/sec)	Με δυνατότητα προγραμματισμού σε 0,25, 0,5, 1, 2, 4, 6
Κατηγοριοποίηση απόδοσης εξόδου (σύμφωνα με το IEC 62040-3:2021)	VFI-SS-11
Συνολική αρμονική παραμόρφωση (THDU)	<1% για γραμμικό φορτίο <3% για μη γραμμικό φορτίο
Συντελεστής κορυφής φορτίου	2,5
Συντελεστής ισχύος φορτίου	Από 0,7 με αποτέλεσμα 0,7 καθυστέρηση χωρίς μείωση

Προδιαγραφές μπαταρίας 400 V

ΚΙΝΔΥΝΟΣ
Κίνδυνος ηλεκτροπληξίας, έκρηξης ή εκδήλωσης τόξου Προστασία της συσκευής αποθήκευσης ενέργειας: Μια συσκευή προστασίας υπερέντασης πρέπει να τοποθετηθεί κοντά στη συσκευή αποθήκευσης ισχύος. Αν δεν τηρηθούν αυτές οι οδηγίες, θα προκληθεί θάνατος ή σοβαρός τραυματισμός.

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας, έκρηξης ή εκδήλωσης τόξου

Προστασία της συσκευής αποθήκευσης ενέργειας: Μια συσκευή προστασίας υπερέντασης πρέπει να τοποθετηθεί κοντά στη συσκευή αποθήκευσης ισχύος.

Αν δεν τηρηθούν αυτές οι οδηγίες, θα προκληθεί θάνατος ή σοβαρός τραυματισμός.

Κατάταξη UPS	20 kW με μονάδα ισχύος N+1	30 kW με μονάδα ισχύος N+1	40 kW με μονάδα ισχύος N+1	50 kW με μονάδα ισχύος N+1	60 kW	80 kW	100 kW
Ισχύς φόρτισης σε % της ισχύος εξόδου σε φορτίο 0-40%	80%
Ισχύς φόρτισης σε % της ισχύος εξόδου σε φορτίο 100%	20%
Μέγιστη ισχύς φόρτισης (σε φορτίο 0-40%) (kW)	16	24	32	40	48	64	80
Μέγιστη ισχύς φόρτισης (σε φορτίο 100%) (kW)	4	6	8	10	12	16	20
Ονομαστική τάση μπαταρίας (VDC)	480
Ονομαστική τάση συντήρησης (VDC)	545
Μέγιστη τάση ενίσχυσης (VDC)	572
Αντιστάθμιση θερμοκρασίας (ανά κυψέλη)	-3,3mV/°C, για T ≥ 25 °C – 0mV/°C, γι T < 25 °C
Τέλος τάσης αποφόρτισης (πλήρες φορτίο) (VDC)	384
Ρεύμα μπαταρίας με πλήρες φορτίο και ονομαστική τάση μπαταρίας (A)	43	65	87	109	130	174	217
Ρεύμα μπαταρίας με πλήρες φορτίο και ελάχιστη τάση μπαταρίας (A)	54	81	109	136	163	217	271
Ρεύμα με κυμάτωση	< 5% C20 (5 λεπτά χρόνος αυτονομίας)
Έλεγχος μπαταριών	Μη αυτόματο/αυτόματο (επιλέξιμο)
Μέγιστη ονομαστική τάση βραχυκυκλώματος	10 kA

Συνιστώμενα μεγέθη καλωδίων 400 V

ΚΙΝΔΥΝΟΣ
ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ, ΕΚΡΗΞΗΣ Ή ΕΚΔΗΛΩΣΗΣ ΤΟΞΟΥ Το σύνολο της καλωδίωσης πρέπει να συμμορφώνεται με τους ισχύοντες εθνικούς κανονισμούς ή/και τους κανονισμούς ηλεκτρικών εγκαταστάσεων. Το μέγιστο επιτρεπόμενο μέγεθος καλωδίου είναι 150 mm². Αν δεν τηρηθούν αυτές οι οδηγίες, θα προκληθεί θάνατος ή σοβαρός τραυματισμός.

ΚΙΝΔΥΝΟΣ

ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ, ΕΚΡΗΞΗΣ Ή ΕΚΔΗΛΩΣΗΣ ΤΟΞΟΥ

Το σύνολο της καλωδίωσης πρέπει να συμμορφώνεται με τους ισχύοντες εθνικούς κανονισμούς ή/και τους κανονισμούς ηλεκτρικών εγκαταστάσεων. Το μέγιστο επιτρεπόμενο μέγεθος καλωδίου είναι 150 mm².

Αν δεν τηρηθούν αυτές οι οδηγίες, θα προκληθεί θάνατος ή σοβαρός τραυματισμός.

Μέγιστος αριθμός συνδέσεων καλωδίων ανά αγωγό: Δύο στους αγωγούς εισόδου/εξόδου/παράκαμψης. Τέσσερις στους δίαυλους DC. Έξι στους αγωγούς N/PE.

ΕΙΔΟΠΟΙΗΣΗ: Η προστασία υπερέντασης πρέπει να παρέχεται από τρίτους.

Τα μεγέθη καλωδίων στο παρόν εγχειρίδιο βασίζονται στον πίνακα B.52.3 και τον πίνακα B.52.5 του IEC 60364-5-52, με τις ακόλουθες παραδοχές:

Αγωγοί 90°C
Θερμοκρασία περιβάλλοντος 30°C
Χρήση χάλκινων αγωγών
Μέθοδος εγκατάστασης C

Το μέγεθος των καλωδίων PE βασίζεται στον πίνακα 54.2 του IEC 60364-4-54.

Αν η θερμοκρασία περιβάλλοντος είναι μεγαλύτερη των 30°C, θα πρέπει να επιλεγούν μεγαλύτεροι αγωγοί, σύμφωνα με τους παράγοντες διόρθωσης του IEC.

ΕΙΔΟΠΟΙΗΣΗ: Τα συνιστώμενα μεγέθη καλωδίων και το μέγιστο επιτρεπόμενο μέγεθος ενδέχεται να διαφέρουν για κάθε βοηθητικό προϊόν. Δεν υποστηρίζουν όλα τα βοηθητικά προϊόντα τα καλώδια αλουμινίου. Ανατρέξτε στο εγχειρίδιο εγκατάστασης που παρέχεται με το βοηθητικό προϊόν.

ΕΙΔΟΠΟΙΗΣΗ: Τα μεγέθη των καλωδίων DC που παρέχονται στο παρόν αποτελούν συστάσεις. Πρέπει να ακολουθείτε πάντα τις συγκεκριμένες οδηγίες που περιέχονται στην τεκμηρίωση της λύσης μπαταρίας για τα μεγέθη καλωδίων γείωσης DC και DC PE και να διασφαλίζετε ότι τα μεγέθη των καλωδίων DC αντιστοιχούν στην κατάταξη του αυτόματου διακόπτη ισχύος μπαταρίας.

ΕΙΔΟΠΟΙΗΣΗ: Το μέγεθος του ουδέτερου αγωγού υπολογίζεται ώστε να μπορεί να υποστηρίξει 1,73 φορές το ρεύμα φάσης σε περίπτωση υψηλού αρμονικού περιεχομένου από μη γραμμικά φορτία. Αν δεν αναμένονται χαμηλά ή αρμονικά ρεύματα, το μέγεθος του ουδέτερου αγωγού μπορεί να προσαρμοστεί ανάλογα, αλλά δεν μπορεί να είναι μικρότερο από το μέγεθος του αγωγού φάσης.

Κατάταξη UPS	20 kW με μονάδα ισχύος N+1	30 kW με μονάδα ισχύος N+1	40 kW με μονάδα ισχύος N+1	50 kW με μονάδα ισχύος N+1	60 kW	80 kW	100 kW
Φάσεις εισόδου (mm²)	6	10	16	25	35	50	70
PE εισόδου (mm²)	6	10	16	16	16	25	35
Φάσεις παράκαμψης/εξόδου (mm²)	6	6	10	16	25	35	50
PE παράκαμψης / PE εξόδου (mm²)	6	6	10	16	16	16	25
Ουδέτερο (mm²)	10	16	25	35	50	70	95
DC+/DC- (mm²)	10	16	25	35	50	70	95
PE DC (mm²)	10	16	16	16	25	35	50

Συνιστώμενη προστασία ανάντη για 400 V

ΚΙΝΔΥΝΟΣ
Κίνδυνος ηλεκτροπληξίας, έκρηξης ή εκδήλωσης τόξου Σε παράλληλα συστήματα, οι τιμές στιγμιαίας παράκαμψης (Ii) δεν πρέπει να ορίζονται υψηλότερα από 1250 A. Τοποθετήστε την ετικέτα 885-92556 δίπλα στον ανάντη διακόπτη κυκλώματος για να ενημερώσετε σχετικά με τον κίνδυνο. Σε παράλληλα συστήματα με τρία ή περισσότερα UPS, πρέπει να εγκαθίσταται διακόπτης κυκλώματος στην έξοδο κάθε UPS. Οι τιμές στιγμιαίας παράκαμψης (Ii) του ασφαλειοδιακόπτη εξόδου μονάδας (UOB) δεν πρέπει να ορίζονται υψηλότερα από 1250 A. Αν δεν τηρηθούν αυτές οι οδηγίες, θα προκληθεί θάνατος ή σοβαρός τραυματισμός.

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας, έκρηξης ή εκδήλωσης τόξου

Σε παράλληλα συστήματα, οι τιμές στιγμιαίας παράκαμψης (Ii) δεν πρέπει να ορίζονται υψηλότερα από 1250 A. Τοποθετήστε την ετικέτα 885-92556 δίπλα στον ανάντη διακόπτη κυκλώματος για να ενημερώσετε σχετικά με τον κίνδυνο.
Σε παράλληλα συστήματα με τρία ή περισσότερα UPS, πρέπει να εγκαθίσταται διακόπτης κυκλώματος στην έξοδο κάθε UPS. Οι τιμές στιγμιαίας παράκαμψης (Ii) του ασφαλειοδιακόπτη εξόδου μονάδας (UOB) δεν πρέπει να ορίζονται υψηλότερα από 1250 A.

Αν δεν τηρηθούν αυτές οι οδηγίες, θα προκληθεί θάνατος ή σοβαρός τραυματισμός.

ΕΙΔΟΠΟΙΗΣΗ: Για τοπικές οδηγίες που απαιτούν αυτόματους διακόπτες ισχύος κυκλώματος 4 πόλων: Αν ο ουδέτερος αγωγός αναμένεται να μεταφέρει υψηλό ρεύμα, λόγω μη γραμμικού φορτίου ουδέτερης γραμμής, ο διακόπτης κυκλώματος πρέπει να επιλεγεί σύμφωνα με το αναμενόμενο ρεύμα στον ουδέτερο αγωγό.

ΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος ακούσιας λειτουργίας της συσκευής Εάν χρησιμοποιείται μια ανάντη συσκευή προστασίας διαφορικού ρεύματος (RCD-B) ως προστασία από σφάλμα γείωσης, τότε η συσκευή RCD-B πρέπει να έχει το κατάλληλο μέγεθος ώστε να μην ενεργοποιείται από το ρεύμα διαρροής αυτού του προϊόντος, το οποίο μπορεί να είναι έως και 67 mA. Αν δεν τηρηθούν αυτές οι οδηγίες, μπορεί να προκληθεί βλάβη στον εξοπλισμό.

ΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος ακούσιας λειτουργίας της συσκευής

Εάν χρησιμοποιείται μια ανάντη συσκευή προστασίας διαφορικού ρεύματος (RCD-B) ως προστασία από σφάλμα γείωσης, τότε η συσκευή RCD-B πρέπει να έχει το κατάλληλο μέγεθος ώστε να μην ενεργοποιείται από το ρεύμα διαρροής αυτού του προϊόντος, το οποίο μπορεί να είναι έως και 67 mA.

Αν δεν τηρηθούν αυτές οι οδηγίες, μπορεί να προκληθεί βλάβη στον εξοπλισμό.

Προστασία ανάντη για IEC και ελάχιστο προοπτικό βραχυκύκλωμα φάσης προς γη στους τερματικούς ακροδέκτες εισόδου/παράκαμψης του UPS

ΚΙΝΔΥΝΟΣ
Κίνδυνος ηλεκτροπληξίας, έκρηξης ή εκδήλωσης τόξου Η διάταξη προστασίας υπερέντασης ανάντη (και οι ρυθμίσεις της) πρέπει να διαστασιολογείται έτσι ώστε να εξασφαλίζει χρόνο αποσύνδεσης εντός 0,2 δευτερολέπτων για ελάχιστο ρεύμα βραχυκύκλωσης φάσης-γης που υπολογίζεται ή μετράται στους τερματικούς ακροδέκτες εισόδου/παράκαμψης του UPS. Αν δεν τηρηθούν αυτές οι οδηγίες, θα προκληθεί θάνατος ή σοβαρός τραυματισμός.

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας, έκρηξης ή εκδήλωσης τόξου

Η διάταξη προστασίας υπερέντασης ανάντη (και οι ρυθμίσεις της) πρέπει να διαστασιολογείται έτσι ώστε να εξασφαλίζει χρόνο αποσύνδεσης εντός 0,2 δευτερολέπτων για ελάχιστο ρεύμα βραχυκύκλωσης φάσης-γης που υπολογίζεται ή μετράται στους τερματικούς ακροδέκτες εισόδου/παράκαμψης του UPS.

Αν δεν τηρηθούν αυτές οι οδηγίες, θα προκληθεί θάνατος ή σοβαρός τραυματισμός.

Η συμμόρφωση εξασφαλίζεται με τον συνιστώμενο διακόπτη (και τις ρυθμίσεις του) από τον παρακάτω πίνακα.

Συνιστώμενη προστασία ανάντη για 400 V IEC

Ik_Ph-PEείναι το ελάχιστο προοπτικό ρεύμα βραχυκύκλωσης φάσης προς γη που απαιτείται στους τερματικούς ακροδέκτες εισόδου/παράκαμψης του UPS. Η Ik_Ph-PE στον πίνακα βασίζεται στη συνιστώμενη προστατευτική διάταξη.

Κατάταξη UPS	20 kW με μονάδα ισχύος N+1		30 kW με μονάδα ισχύος N+1		40 kW με μονάδα ισχύος N+1		50 kW με μονάδα ισχύος N+1
	Είσοδος	Παράκαμψη	Είσοδος	Παράκαμψη	Είσοδος	Παράκαμψη	Είσοδος	Παράκαμψη
Ik_Ph-PE (kA)	0,6	0,5	0,6	0,5	0,7	0,6	0,8	0,7
Τύπος ασφαλειοδιακόπτη	NSX100H TM40D (C10H3TM040)	NSX100H TM32D (C10H3TM032)	NSX100H TM63D (C10H3TM063)	NSX100H TM50D (C10H3TM050)	NSX100H TM80D (C10H3TM080)	NSX100H TM63D (C10H3TM063)	NSX100H TM100D (C10H3TM100)	NSX100H TM80D (C10H3TM080)
Ρύθμιση In	40	32	63	50	80	63	100	80
Ρύθμιση Ir	40	32	63	50	80	63	100	80
Ρύθμιση Im	500 (σταθερό)	400 (σταθερό)	500 (σταθερό)	500 (σταθερό)	640 (σταθερό)	500 (σταθερό)	800 (σταθερό)	640 (σταθερό)

Κατάταξη UPS	60 kW		80 kW		100 kW
	Είσοδος	Παράκαμψη	Είσοδος	Παράκαμψη	Είσοδος	Παράκαμψη
Ik_Ph-PE (kA)	1,5	0,8	1,6	1,5	2	1,6
Τύπος ασφαλειοδιακόπτη	NSX160H TM125D (C16H3TM125)	NSX100H TM100D (C10H3TM100)	NSX160H TM160D (C16H3TM160)	NSX160H TM125D (C16H3TM125)	NSX250H TM200D (C25H3TM200)	NSX160H TM160D (C16H3TM160)
Ρύθμιση In	125	100	160	125	200	160
Ρύθμιση Ir	125	100	160	125	200	160
Ρύθμιση Im	1250 (σταθερό)	800 (σταθερό)	1250 (σταθερό)	1250 (σταθερό)	≤6 x In	1250 (σταθερό)

Προδιαγραφές ροπής

Μέγεθος κοχλία	Ροπή
M4	1,7 Nm
M5	2,2 Nm
M6	5 Nm
M8	17,5 Nm
M10	30 Nm
M12	50 Nm

Περιβάλλον

	Σε λειτουργία	Αποθήκευση
Θερμοκρασία	0°C έως 40°C	-15°C έως 40°C για συστήματα με μπαταρίες,
Σχετική υγρασία	5 - 95% μη συμπυκνούμενο	10 - 80% μη συμπυκνούμενο
Υψόμετρο	Σχεδιασμένο για λειτουργία σε υψόμετρο 0-3000 m. Απαιτείται μείωση ισχύος από 1000-3000 m: Έως 1000 m: 1,000 Έως 1500 m: 0,975 Έως 2000 m: 0,950 Έως 2500 m: 0,925 Έως 3000 m: 0,900
Ακουστός θόρυβος σε απόσταση ενός μέτρου από τη μονάδα	400 V 20-60 kW: 49 dB σε φορτίο 70%, 54 dB σε φορτίο 100% 400 V 80-100 kW: 57 dB σε φορτίο 70%, 65 dB σε φορτίο 100%
Κατηγορία προστασίας	IP20
Χρώμα	RAL 9003, επίπεδο στιλπνότητας 85%

Απόρριψη Θερμότητας σε BTU/hr

20 kW με μονάδα ισχύος N+1	Κανονική λειτουργία			Λειτουργία ECO
Τάση (V)	380	400	415	380	400	415
Φορτίο 25%	1140	1089	1162	816	814	795
Φορτίο 50%	1527	1468	1550	854	862	852
Φορτίο 75%	1913	1814	1912	964	933	925
Φορτίο 100%	2354	2213	2294	1051	1005	1005

20 kW με μονάδα ισχύος N+1	eConversion			Λειτουργία μπαταρίας
Τάση (V)	380	400	415	380	400	415
Φορτίο 25%	818	835	833	1245	1270	1282
Φορτίο 50%	877	879	881	1631	1675	1698
Φορτίο 75%	961	951	954	2028	2080	2114
Φορτίο 100%	1048	1023	1032	2436	2485	2530

30 kW με μονάδα ισχύος N+1	Κανονική λειτουργία			Λειτουργία ECO
Τάση (V)	380	400	415	380	400	415
Φορτίο 25%	2060	2081	2106	977	990	995
Φορτίο 50%	2648	2683	2777	1078	1057	1046
Φορτίο 75%	3254	3268	3335	1181	1163	1151
Φορτίο 100%	3781	3788	3813	1246	1236	1219

30 kW με μονάδα ισχύος N+1	eConversion			Λειτουργία μπαταρίας
Τάση (V)	380	400	415	380	400	415
Φορτίο 25%	1403	1476	1507	1796	1871	1881
Φορτίο 50%	1531	1514	1533	2417	2522	2559
Φορτίο 75%	1589	1615	1610	3059	3184	3237
Φορτίο 100%	1652	1664	1679	3720	3858	3915

40 kW με μονάδα ισχύος N+1	Κανονική λειτουργία			Λειτουργία ECO
Τάση (V)	380	400	415	380	400	415
Φορτίο 25%	2201	2255	2303	993	991	979
Φορτίο 50%	3000	3062	3085	1136	1138	1128
Φορτίο 75%	3781	3788	3813	1246	1236	1219
Φορτίο 100%	4714	4660	4617	1432	1404	1373

40 kW με μονάδα ισχύος N+1	eConversion			Λειτουργία μπαταρίας
Τάση (V)	380	400	415	380	400	415
Φορτίο 25%	1386	1450	1463	2001	2087	2107
Φορτίο 50%	1536	1567	1597	2843	2962	3011
Φορτίο 75%	1652	1664	1679	3720	3858	3915
Φορτίο 100%	1844	1849	1846	4634	4775	4820

50 kW με μονάδα ισχύος N+1	Κανονική λειτουργία			Λειτουργία ECO
Τάση (V)	380	400	415	380	400	415
Φορτίο 25%	2391	2454	2485	1021	1016	1007
Φορτίο 50%	3393	3428	3426	1213	1206	1198
Φορτίο 75%	4489	4456	4440	1386	1363	1345
Φορτίο 100%	5753	5598	5473	1627	1584	1538

50 kW με μονάδα ισχύος N+1	eConversion			Λειτουργία μπαταρίας
Τάση (V)	380	400	415	380	400	415
Φορτίο 25%	1446	1446	1490	2208	2304	2333
Φορτίο 50%	1599	1624	1646	3277	3408	3463
Φορτίο 75%	1789	1806	1794	4402	4544	4594
Φορτίο 100%	2051	2037	2014	5584	5713	5726

60 kW	Κανονική λειτουργία			Λειτουργία ECO
Τάση (V)	380	400	415	380	400	415
Φορτίο 25%	2282	2152	2296	1034	1009	982
Φορτίο 50%	3508	3557	3537	1158	1190	1103
Φορτίο 75%	5167	5117	4939	1419	1443	1349
Φορτίο 100%	7262	7103	6742	1741	1752	1694

60 kW	eConversion			Λειτουργία μπαταρίας
Τάση (V)	380	400	415	380	400	415
Φορτίο 25%	1245	1222	1261	2290	2362	2400
Φορτίο 50%	1420	1444	1432	3621	3700	3742
Φορτίο 75%	1596	1663	1570	5252	5308	5321
Φορτίο 100%	1869	1974	1813	7183	7186	7139

80 kW	Κανονική λειτουργία			Λειτουργία ECO
Τάση (V)	380	400	415	380	400	415
Φορτίο 25%	2988	3062	3284	1149	1138	1124
Φορτίο 50%	4738	4660	4851	1454	1404	1359
Φορτίο 75%	6960	6674	6806	1892	1811	1712
Φορτίο 100%	9753	9151	9141	2408	2259	2128

80 kW	eConversion			Λειτουργία μπαταρίας
Τάση (V)	380	400	415	380	400	415
Φορτίο 25%	1547	1567	1576	2720	2833	2869
Φορτίο 50%	1853	1849	1852	4549	4686	4726
Φορτίο 75%	2287	2236	2229	6803	6925	6935
Φορτίο 100%	2862	2712	2836	9481	9551	9497

100 kW	Κανονική λειτουργία		Λειτουργία ECO
Τάση (V)	400	415	400	415
Φορτίο 25%	3428	3642	1206	1179
Φορτίο 50%	5598	5756	1584	1525
Φορτίο 75%	8487	8466	2208	2074
Φορτίο 100%	12286	12091	3097	2909

100 kW	eConversion		Λειτουργία μπαταρίας
Τάση (V)	400	415	400	415
Φορτίο 25%	1624	1599	3260	3300
Φορτίο 50%	2037	2061	5757	5786
Φορτίο 75%	2583	2643	8858	8823
Φορτίο 100%	3303	3373	12563	12413

Βάρη και διαστάσεις αποστολής UPS

Κατάταξη UPS	Βάρος kg	Ύψος mm	Πλάτος mm	Βάθος mm
20-50 kW UPS 400 V με μονάδα ισχύος Ν+1*	250	2082	755	1010
60-100 kW UPS 400 V χωρίς προεγκατεστημένες συστοιχίες μπαταριών*	250	2082	755	1010
60 kW UPS 400 V με τρεις συστοιχίες μπαταριών	690	2082	755	1010
80-100 kW UPS 400 V με τρεις συστοιχίες μπαταριών	705	2082	755	1010

ΕΙΔΟΠΟΙΗΣΗ: Τα μοντέλα UPS που σημειώνονται με * στον παραπάνω πίνακα αποστέλλονται χωρίς προεγκατεστημένες μονάδες ισχύος στο UPS και όλες οι μονάδες ισχύος αποστέλλονται ξεχωριστά. Οι συστοιχίες μπαταριών δεν περιλαμβάνονται και πρέπει να αγοράζονται ξεχωριστά.

Βάρη και διαστάσεις αποστολής μονάδας ισχύος

Εμπορική αναφορά	Βάρος kg	Ύψος mm	Πλάτος mm	Βάθος mm
GVPM20KD	48	330	580	780
GVPM50KD	62	330	580	780

Βάρη και διαστάσεις αποστολής επεκτεινόμενης μπαταρίας

Εμπορική αναφορά	Βάρος kg	Ύψος mm	Πλάτος mm	Βάθος mm
GVSBTHU	33	180	150	800
GVSBTHULL	33	180	150	800

Βάρη και διαστάσεις UPS

Κατάταξη UPS	Βάρος kg	Ύψος mm	Πλάτος mm	Βάθος mm
20 kW UPS 400 V με τρεις σειρές μπαταριών*	650	1970	550	847
30-50 kW UPS 400 V με τρεις συστοιχίες μπαταριών*	680	1970	550	847
60 kW UPS 400 V με τρεις συστοιχίες μπαταριών	665	1970	550	847
80-100 kW UPS 400 V με τρεις συστοιχίες μπαταριών	680	1970	550	847

ΕΙΔΟΠΟΙΗΣΗ: Μία μονάδα μπαταρίας ζυγίζει περίπου 32 kg .

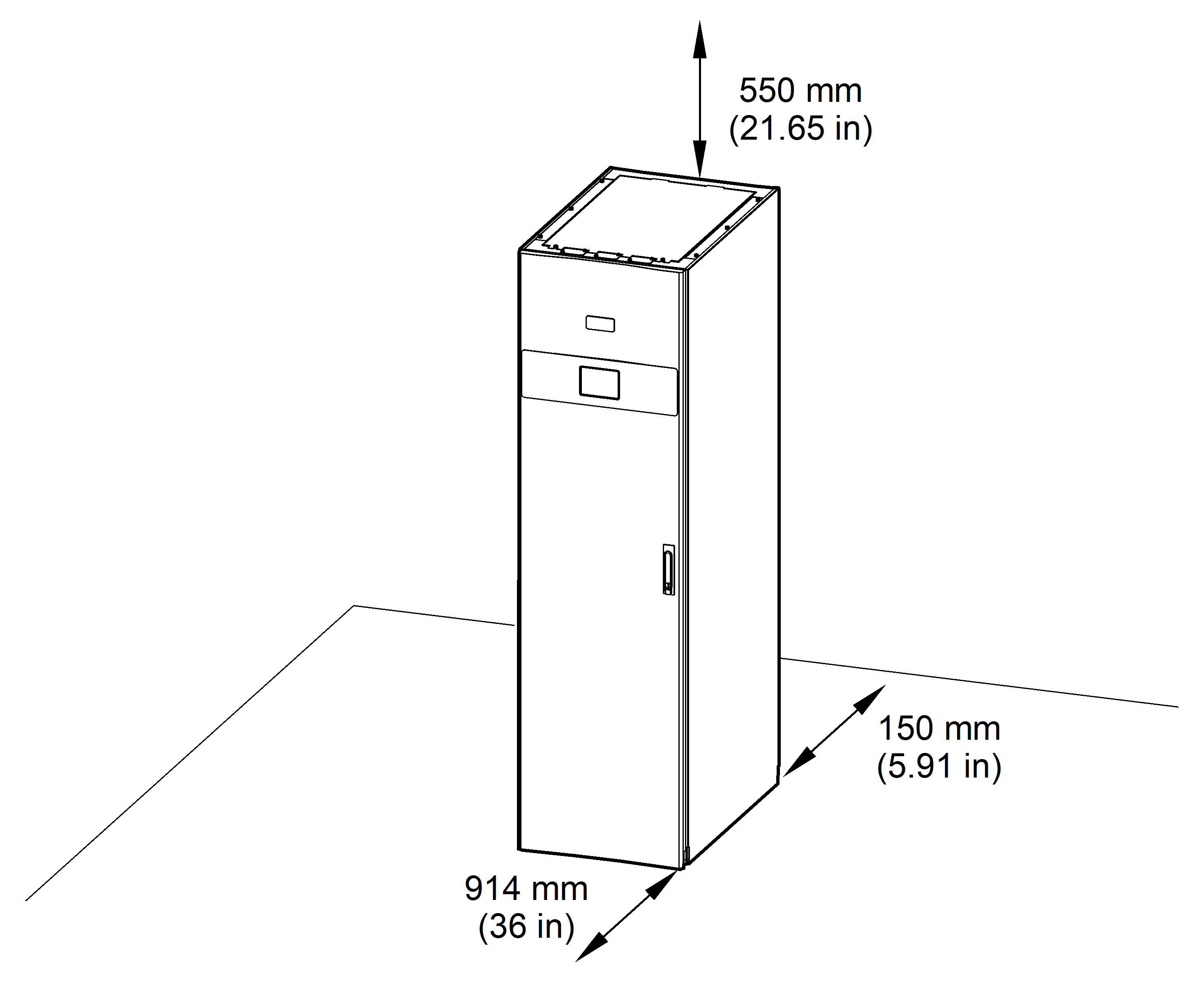

Ελεύθερος χώρος

ΕΙΔΟΠΟΙΗΣΗ: Οι διαστάσεις του ελεύθερου χώρου δημοσιεύονται αποκλειστικά για τη ροή αέρα και για πρόσβαση για συντήρηση. Συμβουλευτείτε τους τοπικούς κωδικούς και τα πρότυπα ασφαλείας για επιπρόσθετες απαιτήσεις στην περιοχή σας.
