Specifikationer för 400 V-system

Specifikationer för ingång (400 V)

UPS-storlek	10 kW	15 kW	20 kW	30 kW	40 kW	50 kW
Spänning (V)	380/400/415	380/400/415	380/400/415	380/400/415	380/400/415	380/400/415
Anslutningar	4-ledare (L1, L2, L3, N, PE) WYE (enkelmatad strömförsörjning) 3-ledare (L1, L2, L3, PE) WYE (dubbelmatad strömförsörjning)* *
Inspänningsområde (V)	380 V: 331–437 400 V: 340–460 415 V: 353–477
Frekvensområde (Hz)	40–70
Nominell ingångsström (A)	16/15/14	24/22/22	32/30/29	47/45/43	63/60/58	79/75/72
Maximal ingångsström (A)	20/19/19	29/28/27	39/37/36	58/55/53	77/73/70	96/92/88
Strömbegränsning ingång (A)	21/20/19	30/29/28	39/37/36	60/57/55	79/75/73	93/93/91
Ingående effektfaktor	0,99 vid last över 50 % 0,95 för last större än 25 %
Total harmonisk distorsion (THDI)	<3 % vid full linjär last (symmetrisk)
Minimal kortslutningstålighet	Beroende på uppströmsskydd. Se avsnittet för Rekommenderat uppströmsskydd för 400 V för mer information.
Maximal kortslutningstålighet	65 kA RMS
Skydd	Inbyggt bakmatningsskydd och säkringar
Ingångsrampfunktion	Programmerbar och adaptiv, 1–40 sekunder

Specifikationer för bypass (400 V)

UPS-storlek	10 kW	15 kW	20 kW	30 kW	40 kW	50 kW
Spänning (V)	380/400/415	380/400/415	380/400/415	380/400/415	380/400/415	380/400/415
Anslutningar	4-ledare (L1, L2, L3, N, PE) WYE
Inspänningsområde (V)	380 V: 342–418 400 V: 360–440 415 V: 374–457
Frekvensområde (Hz)	50/60 ± 1, 50/60 ± 3, 50/60 ± 10 (väljs av användaren)
Nominell bypasström (A)	16/16/16	24/23/23	33/29/28	48/45/43	63/59/57	78/74/71
Nominell neutralström (A)	26/25/24	39/37/36	53/50/48	79/75/72	105/100/96	132/125/120
Minimal kortslutningstålighet	Beroende på uppströmsskydd. Se avsnittet för Rekommenderat uppströmsskydd för 400 V för mer information.
Maximal kortslutningstålighet *	65 kA RMS
Skydd	Inbyggda bakmatningsbrytare och säkringar Interna säkringsspecifikationer: 200 A, smältpunkt 5,25 kA²s

Specifikationer för utgång (400 V)

UPS-storlek	10 kW	15 kW	20 kW	30 kW	40 kW	50 kW
Spänning (V)	380/400/415	380/400/415	380/400/415	380/400/415	380/400/415	380/400/415
Anslutningar	4-ledare (L1, L2, L3, N, PE)
Utspänningsnoggrannhet	Symmetrisk last ± 1% Asymmetrisk last ± 3%
Överlastkapacitet	150 % i 1 minut (vid normal drift) 125 % i 10 minuter (vid normal drift) 125 % i 1 minut (vid batteridrift) 110 % kontinuerlig (bypassdrift) 1000 % i 100 millisekunder (bypassdrift)
Dynamisk lastrespons	± 5 % efter 2 millisekunder ± 1 % efter 50 millisekunder
Utgångens effektfaktor	1
Nominell utgångsström (A)	15/14/14	23/22/21	30/29/28	46/43/42	61/58/56	76/72/70
Minimal kortslutningstålighet*	Beroende på uppströmsskydd. Se avsnittet för Rekommenderat uppströmsskydd för 400 V för mer information.
Maximal kortslutningstålighet*	65 kA RMS
Kortslutning av växelriktarens utgång	Varierar med tiden. Se diagram och tabellvärden i Kortslutningskapacitet hos växelriktaren (Bypass inte tillgänglig).
Frekvensnoggrannhet (Hz)	50/60 Hz bypass synkroniserad – 50/60 Hz ± 0,1 % frisvängande
Synkroniserat stegsvar (Hz/sek)	Programmerbar till 0,25, 0,5, 1, 2, 4, 6
Total harmonisk distorsion (THDU)	<1 % för linjär belastning ≤20 kW: <3 % för icke-linjär belastning >20 kW: <5 % för icke-linjär belastning
Funktionsklass och prestanda för utgång (enligt 62040-3:2021)	VFI-SS-11
Lastens crestfaktor	2,5
Lastens effektfaktor	Från 0,7 kapacitiv ström till 0,7 induktiv ström utan kapacitetsbegränsning

Specifikationer för batteri (400 V)

FARA
Fara för elektriska stötar, explosion eller ljusbåge Skydd av energilagringsenheten: Ett överströmsskydd måste finnas i närheten av energilagringsenheten. Om anvisningarna inte följs leder det till dödsfall eller allvarlig skada.

Alla värden är baserade på 40 batteriblock.

UPS-storlek	10 kW	15 kW	20 kW	30 kW	40 kW	50 kW
Laddningskapacitet i % av uteffekten vid 0–40 % last	80 %
Laddningskapacitet i % av utgående effekt vid 100 % last	20 %
Maximal laddningskapacitet (vid 0–40 % last) (kW)	8	12	16	24	32	40
Maximal laddningskapacitet vid 100 % last (kW)	2	3	4	6	8	10
Nominell batterispänning (VDC)	480
Nominell hållspänning (VDC)	545
Maximal snabbladdningsspänning (VDC)	571
Temperaturkompensation (per cell)	-3,3 mV/°C, för T ≥ 25 °C – 0 mV/°C, för T < 25 °C
Slutspänning vid urladdning och full last (VDC)	384
Batteriström vid full last och nominell batterispänning (A)	23	34	47	66	88	109
Batteriström vid full last och lägsta batterispänning (A)	27	41	54	81	109	136
Rippelström	< 5 % C20 (5 minuter körtid)
Batteritest	Manuell/automatisk (valbar)
Maximal kortslutningstålighet	10 kA

Rekommenderad kabelstorlek (400 V)

FARA
fara för elektriska stötar, explosion eller ljusbåge Alla kablar måste följa alla gällande nationella och/eller elektriska regler. Den maximala tillåtna kabeldimensionen är 50 mm². Om anvisningarna inte följs leder det till dödsfall eller allvarlig skada.

Maximalt antal kabelanslutningar per monteringsvinkel: 2 på ingång-/utgång-/bypass-samlingsskenor; 2 på DC+/DC-samlingsskenor; 4 på N/PE-samlingsskenor; 5 på PE-samlingsskenor.

OBS: Överströmsskydd ska tillhandahållas av andra.

Kabelstorlekarna i denna manual är baserade på tabell B.52.3 och tabell B.52.5 i IEC 60364-5-52 med följande förutsättningar:

90 °C ledare
En omgivningstemperatur på 30 °C
Användning av kopparledare
Installationsmetod C

PE-kabelstorlek är baserad på tabell 54.2 i IEC 60364-4-54.

Om omgivningstemperaturen är högre än 30 °C, ska större ledare väljas i enlighet med IEC:s korrigeringsfaktorer.

OBS: Rekommenderade kabeldimensioner och maximalt tillåten kabeldimension kan variera för tillbehören. Alla tillbehör har inte stöd för aluminiumkablar. Se installationshandboken som medföljer tillbehöret.

OBS: DC-kablarnas dimensioner som anges här är rekommendationer. Följ alltid de specifika instruktionerna i dokumentationen för batterilösningen rörande dimensioner för DC-kablarna och DC PE-kablarna och säkerställ att DC-kablarnas dimensioner stämmer överens med batteribrytarstorleken.

OBS: Neutralledaren ska ha lämpliga dimensioner för att kunna hantera 1,73 gånger fasströmmen i händelse av högt övertonsinnehåll från icke-linjära laster. Om inget eller mindre övertonsinnehåll är att förvänta kan neutralledaren dimensioneras därefter, men dess dimensioner ska inte understiga fasledarens.

Koppar

UPS-storlek	10 kW	15 kW	20 kW	30 kW	40 kW	50 kW
Ingångsfaser (mm²)	6	6	10	16	25	35
Ingående PE (mm²)	6	6	10	16	16	16
Bypass-/utgångsfaser (mm²)	6	6	10	16	25	25
Bypass PE/utgående PE (mm²)	6	6	10	16	16	16
Neutral (mm²)	6	10	16	25	35	50
DC+/DC-* (mm²)	6	10	16	25	35	50
DC PE (mm²)	6	10	16	16	16	25

Rekommenderat uppströmsskydd för 400 V

FARA
Fara för elektriska stötar, explosion eller ljusbåge För parallellsystem får värden för omedelbart åsidosättande (Ii) inte ställas in högre än 800 A. Sätt etiketten 885-92557 i anslutning till uppströmsbrytaren för att informera om faran. Om anvisningarna inte följs leder det till dödsfall eller allvarlig skada.

OBS: För lokala direktiv som kräver 4-poliga kretsbrytare: Om neutralledaren förväntas bära hög ström på grund av en icke-linjär last måste brytaren dimensioneras efter förväntad ström i neutralledaren.

OBS!
Risk för oavsiktlig användning av enheten Om en jordfelsbrytare (RCD-B) används uppströms som jordfelsskydd skall RCD-B vara dimensionerad så att den inte löser ut vid läckströmmen från denna produkt, som kan vara upp till 62 mA. Om anvisningarna inte följs kan det leda till skador på utrustningen.

Uppströmsskydd/avsäkring för IEC och minsta möjliga potentiella kortslutning mellan fas och jord vid UPS-ingångs-/bypassanslutningarna

FARA
Fara för elektriska stötar, explosion eller ljusbåge Enheten för överströmsskydd uppströms (och dess inställningar) måste vara dimensionerad för att säkerställa en frånkopplingstid inom 0,2 sekunder vid kortslutning mellan ingångs-/bypassfasen och UPS-skåpet. Om anvisningarna inte följs leder det till dödsfall eller allvarlig skada.

Överensstämmelse säkerställs med den rekommenderade brytaren (och dess inställningar) i tabellen nedan.

Rekommenderat uppströmsskydd för 400 V IEC

Ik_Ph-PEär den minsta möjliga kortslutningsström mellan fas och jord som krävs vid UPS:ens ingångs-/bypassanslutningar. Ik_Ph-PE i tabellen baseras på den rekommenderade skyddsanordningen.

UPS-storlek	10 kW		15 kW		20 kW
	Ingång	Bypass	Ingång	Bypass	Ingång	Bypass
Ik_Ph-PE (kA)	0,55	0,6	0,8	0,6	0,6	0,5
Brytartyp	NSX100H TM25D (C10H3TM025)	NSX100H TM16D (C10H3TM016)	NSX100H TM32D (C10H3TM032)	NSX100H TM25D (C10H3TM025)	NSX100H TM40D (C10H3TM040)	NSX100H TM32D (C10H3TM032)
In (A)	25	16	32	25	40	32
Ir (A)	20	16	32	23	40	32
Im (A)	300 (fast)	190 (fast)	400 (fast)	300 (fast)	500 (fast)	400 (fast)

UPS-storlek	30 kW		40 kW		50 kW
	Ingång	Bypass	Ingång	Bypass	Ingång	Bypass
Ik_Ph-PE (kA)	0,6	0,5	0,7	0,6	0,8	0,7
Brytartyp	NSX100H TM63D (C10H3TM063)	NSX100H TM50D (C10H3TM050)	NSX100H TM80D (C10H3TM080)	NSX100H TM63D (C10H3TM063)	NSX100H TM100D (C10H3TM100)	NSX100H TM80D (C10H3TM080)
In (A)	63	50	80	63	100	80
Ir (A)	63	50	80	63	100	80
Im (A)	500 (fast)	500 (fast)	640 (fast)	500 (fast)	800 (fast)	640 (fast)

Momentspecifikationer

Bultstorlek	Vridmoment
M4	1,7 Nm
M5	2,2 Nm
M6	5 Nm
M8	17,5 Nm
M10	30 Nm
M12	50 Nm

Miljö

	Drift	Lagring
Temperatur	0 °C till 40 °C	-15 °C till 40 °C för system med batterier.
Relativ luftfuktighet	5–95 % icke-kondenserande	10–80 % icke-kondenserande
Höjd	Utformad för drift på 0–3 000 m höjd. Kapacitetsbegränsning krävs från 1 000–3 000 m: Upp till 1 000 m: 1 000 Upp till 1 500 m: 0,975 Upp till 2 000 m: 0,950 Upp till 2 500 m: 0,925 Upp till 3 000 m: 0,900
Hörbart ljud en meter från enheten	400 V 10–20 kW: 49 dB vid 70 % last, 55 dB vid 100 % last 400 V 30–50 kW: 54 dB vid 70 % last, 61 dB vid 100 % last
Skyddsklass	IP20
Färg	RAL 9003, glansnivå 85 %

Värmeavgivning i BTU/tim

10 kW	Normaldrift			ECO-läge
Spänning (V)	380	400	415	380	400	415
25 % last	619	667	639	485	492	472
50 % last	860	811	855	529	500	522
75 % last	1066	1014	1003	562	549	562
100 % last	1267	1227	1230	590	576	597

10 kW	ECOnversion			Batteridrift
Spänning (V)	380	400	415	380	400	415
25 % last	551	563	556	947	987	985
50 % last	599	573	597	1075	1104	1118
75 % last	624	616	635	1240	1260	1284
100 % last	650	664	661	1442	1454	1482

15 kW	Normaldrift			ECO-läge
Spänning (V)	380	400	415	380	400	415
25 % last	755	759	733	493	512	505
50 % last	1066	1014	1003	562	549	562
75 % last	1388	1347	1339	620	596	616
100 % last	1856	1763	1719	690	685	679

15 kW	ECOnversion			Batteridrift
Spänning (V)	380	400	415	380	400	415
25 % last	561	585	596	1006	1041	1047
50 % last	624	616	635	1240	1260	1284
75 % last	676	680	684	1557	1565	1593
100 % last	774	753	727	1958	1958	1975

20 kW	Normaldrift			ECO-läge
Spänning (V)	380	400	415	380	400	415
25 % last	860	811	855	529	500	511
50 % last	1267	1227	1230	590	576	597
75 % last	1856	1763	1719	690	685	679
100 % last	2578	2431	2336	815	787	759

20 kW	ECOnversion			Batteridrift
Spänning (V)	380	400	415	380	400	415
25 % last	599	573	597	1075	1104	1118
50 % last	650	664	661	1442	1454	1482
75 % last	774	753	727	1958	1958	1975
100 % last	836	836	829	2624	2617	2599

30 kW	Normaldrift			ECO-läge
Spänning (V)	380	400	415	380	400	415
25 % last	1341	1370	1389	619	656	629
50 % last	1966	1928	1966	758	733	725
75 % last	2669	2565	2628	877	901	862
100 % last	3493	2758	3362	1051	1055	1034

30 kW	ECOnversion			Batteridrift
Spänning (V)	380	400	415	380	400	415
25 % last	765	796	809	1947	2059	2122
50 % last	908	919	928	2312	2474	2507
75 % last	1019	1028	1034	2888	3041	3040
100 % last	1177	1169	1164	3674	3759	3722

40 kW	Normaldrift			ECO-läge
Spänning (V)	380	400	415	380	400	415
25 % last	1518	1539	1585	657	680	640
50 % last	2409	2336	2402	861	851	847
75 % last	3493	3309	3362	1051	1055	1034
100 % last	4862	4546	4512	1281	1281	1267

40 kW	ECOnversion			Batteridrift
Spänning (V)	380	400	415	380	400	415
25 % last	797	827	842	2046	2181	2234
50 % last	996	1005	1021	2672	2836	2846
75 % last	1177	1169	1164	3674	3759	3722
100 % last	1412	1377	1379	5049	4952	4861

50 kW	Normaldrift			ECO-läge
Spänning (V)	380	400	415	380	400	415
25 % last	1731	1721	1773	740	692	692
50 % last	2902	2794	2865	936	957	914
75 % last	4476	4216	4203	1212	1227	1201
100 % last	6518	6072	5987	1538	1567	1449

50 kW	ECOnversion			Batteridrift
Spänning (V)	380	400	415	380	400	415
25 % last	859	866	892	2167	2319	2362
50 % last	1068	1077	1071	3126	3264	3251
75 % last	1353	1330	1321	4670	4629	4552
100 % last	1633	1630	1607	6799	6414	6264

Vikt och dimensioner på UPS-leverans

	Vikt i kg	Höjd mm	Bredd i mm	Djup i mm
20–50 kW UPS 400 V utan förinstallerade batteristrängar*	200	1 680	640	990
10–20 kW 400 V-UPS med en batteristräng	350	1 680	640	990
30–50 kW 400 V-UPS med två batteristrängar	490	1 680	640	990

OBS: UPS-modellerna som är markerade med en * i tabellen ovan levereras utan förinstallerade kraftmoduler i UPS:en, och alla kraftmoduler levereras separat. Batteristrängar ingår inte och måste köpas separat.

Leveransvikt och -dimensioner på kraftmodul

Kommersiell referens	Vikt i kg	Höjd mm	Bredd i mm	Djup i mm
GVPM20KD	48	330	580	780
GVPM50KD	62	330	580	780

Leveransvikt och -dimensioner för modulärt batteri

Kommersiell referens	Vikt i kg	Höjd mm	Bredd i mm	Djup i mm
GVSBTHU	33	180	150	800
GVSBTHULL	33	180	150	800

Vikt och dimensioner på UPS:en

	Vikt i kg	Höjd mm	Bredd i mm	Djup i mm
10–20 kW 400 V-UPS med en batteristräng	320	1 485	521	847
30–50 kW 400 V-UPS med två batteristrängar	460	1 485	521	847

OBS: En batterimodul väger cirka 32 kg. En batteristräng består av fyra batterimoduler.

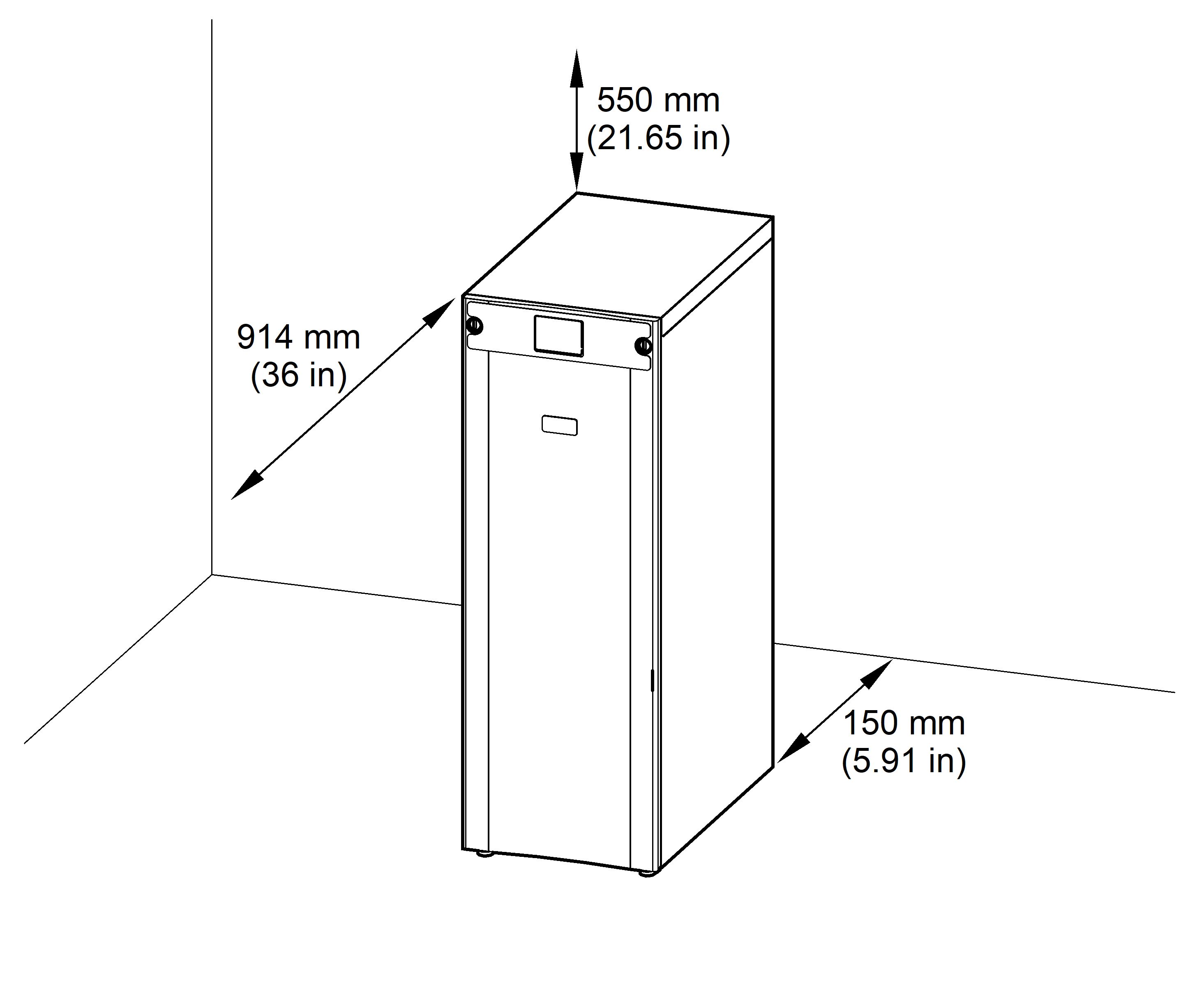

Utrymme

OBS: Utrymmesdimensionerna anges endast för luftflöde. Se lokala regelverk och föreskrifter för ytterligare krav i ditt lokala område.

OBS: Det behövs minst 150 mm (5,91 tum) utrymme baktill.
