Установка комплекта батарейного автомата в заземленный металлический корпус
 Внимание |
|---|
|
опасность повреждения оборудования
Установите комплект батарейного автомата, оставив достаточно свободного пространства
для кабелей. Монтажная поверхность должна быть плоской и достаточно прочной, чтобы
выдержать вес комплекта батарейного автомата.
Несоблюдение данных инструкций может привести к серьёзной травме или повреждению оборудования.
|
| Минимальные размеры металлического корпуса HxWxD (мм) | Минимальная общая площадь вентиляционных отверстий (мм²) | |
|---|---|---|
| Комплект батарейного автомата E3MBBK60K80H | 650x500x280 | 65000 |
| Комплект батарейного автомата E3MBBK100K200H | 800x500x280 | 120000 |
E3MBBK60K80H
|

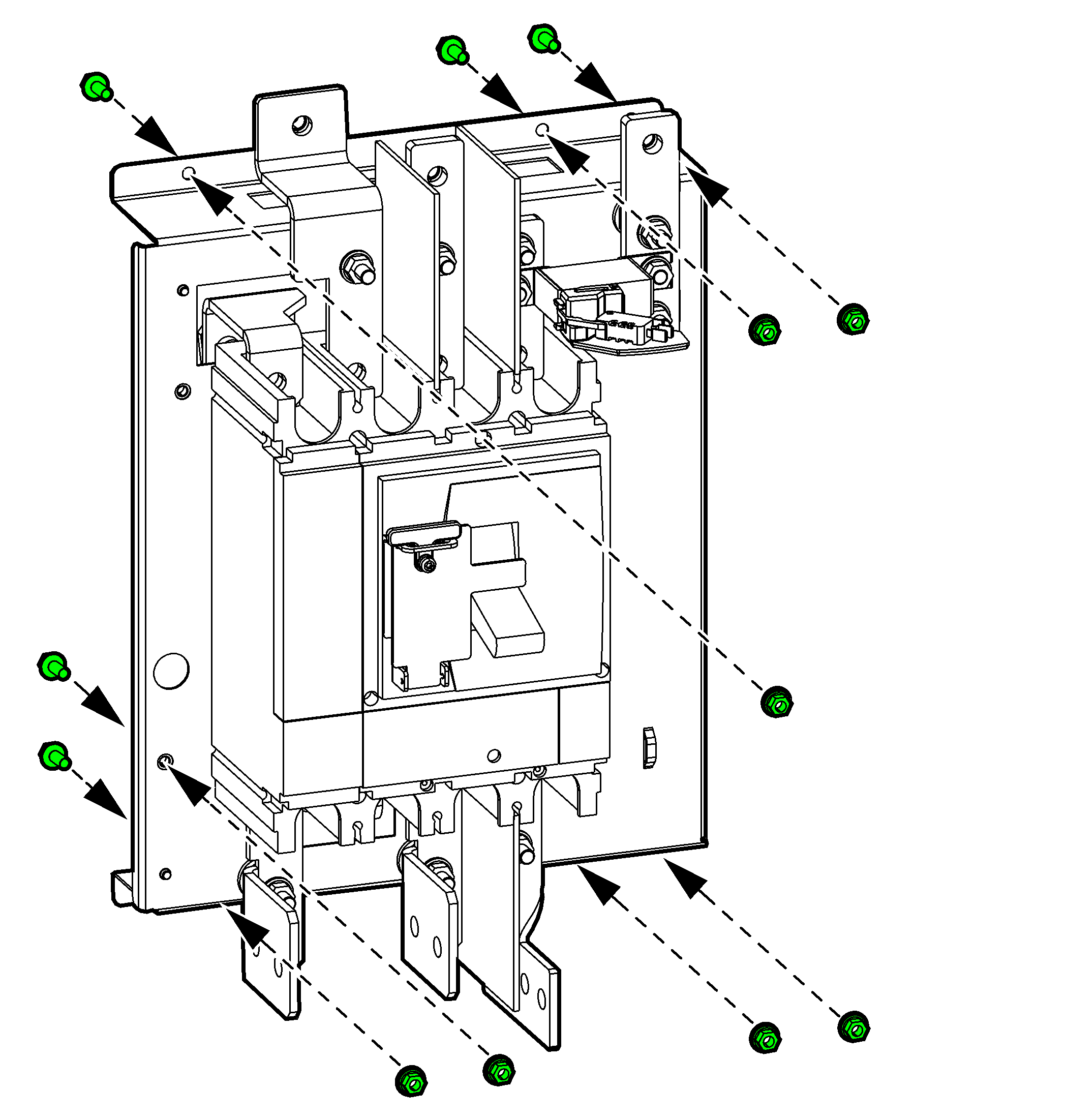

E3MBBK100K200H
|
- Отмерьте и отметьте отверстия для установки комплекта батарейного автомата в металлический корпус.
- Просверлите отверстия в каждом из отмеченных мест.
- Установите комплект батарейного автомата в металлический корпус.
