将电池断路器套件固定在接地良好的金属箱中
 小心 |
|---|
|
小心设备损坏
将电池断路器套件固定在接地良好的金属箱中，并留出足够的线缆弯曲空间和间距。安装表面应平整且能承受电池断路器套件的重量。
不遵循上述说明可能导致人身伤害或设备损坏。
|
| 金属箱最小尺寸 - 高x宽x深 (mm) | 最小通风表面 (毫米²) | |
|---|---|---|
| 电池断路器套件 E3MBBK60K80H | 650x500x280 | 65000 |
| 电池断路器套件 E3MBBK100K200H | 800x500x280 | 120000 |
E3MBBK60K80H
|

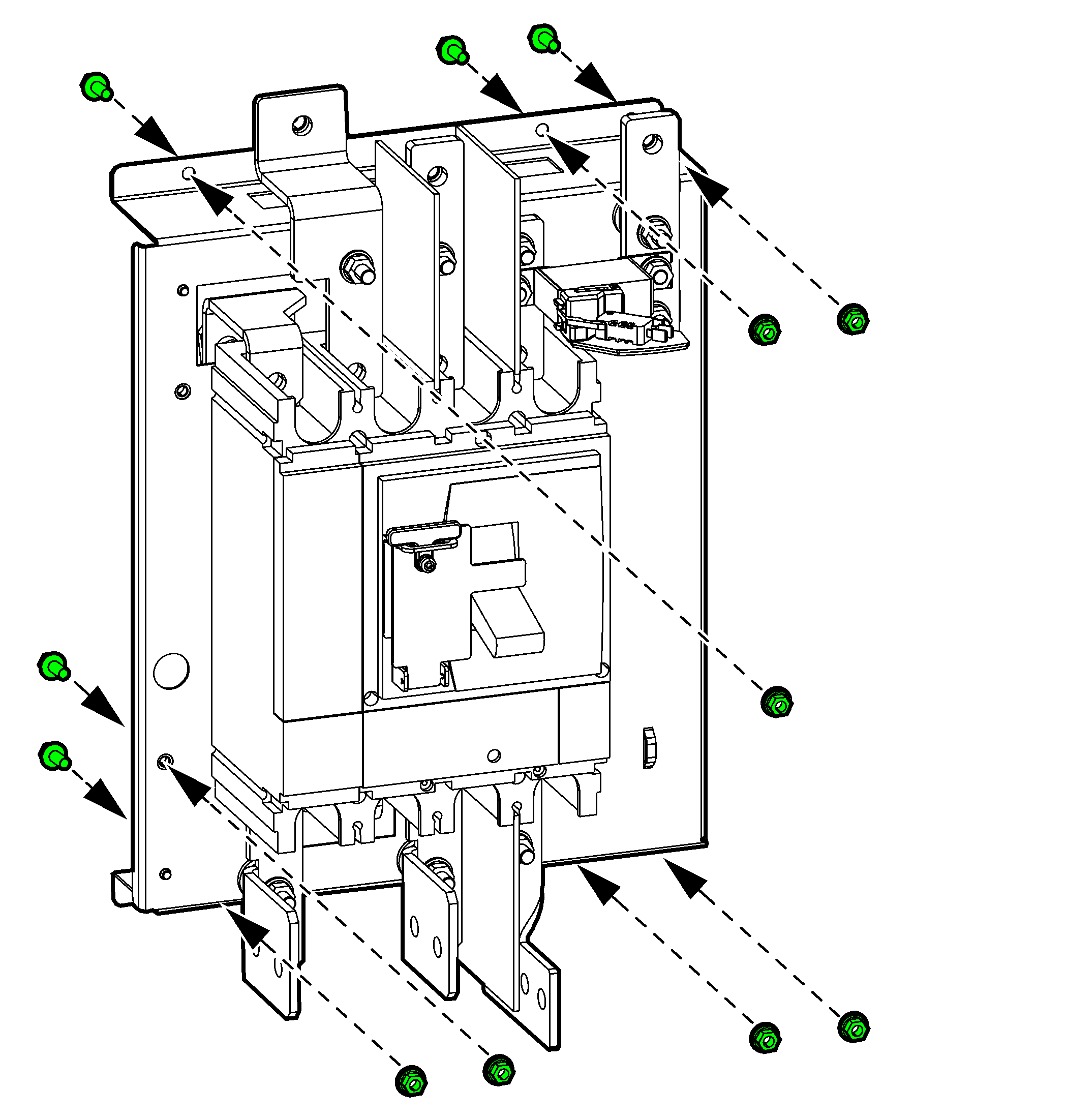

E3MBBK100K200H
|
- 在金属箱中测量并标记用于固定电池断路器套件的孔。
- 在每个标记处钻孔。
- 将电池断路器套件固定在金属箱中。
