Anlægsplanlægning for 60-100 kVA 400 V UPS til eksterne batterier

Indgangsspecifikationer

	60 kVA			80 kVA			100 kVA
Spænding (V)	380	400	415	380	400	415	380	400	415
Tilslutninger*	L1, L2, L3, N, PE
Indgangsspændingsinterval (V)	342-477 ved fuld last*
Frekvensinterval (Hz)	40-70
Nominel indgangsstrøm (A)	96	91	88	128	122	117	160	152	146
Maksimal indgangsstrøm (A)	109	104	100	154	146	141	186	177	170
Begrænsning af indgangsstrøm (A)	155			206			258
Samlet harmonisk forvrængning (THDI)	<3 % ved lineær last
Indgangseffektfaktor	> 0,99
Maksimal kortslutningsklassificering	Icc = 10 kA
Beskyttelse	Sikring
Ramp-in	7 sekunder

Bypass-specifikationer

	60 kVA			80 kVA			100 kVA
Spænding (V)	380	400	415	380	400	415	380	400	415
Tilslutninger	L1, L2, L3, N, PE
Overbelastningskapacitet	110 % i 60 minutter 130 % i 10 minutter 130-150 % i 1 minut
Minimal bypass-spænding (V)	266	280	291	266	280	291	266	280	291
Maksimal bypass-spænding (V)	475	480	477	475	480	477	475	480	477
Frekvens (Hz)	50 eller 60
Frekvensinterval (%)	±1, ±2, ±4, ±5, ±10. Standard er ±10 (brugervalg).
Nominel bypass-strøm (A)	91	87	83	122	115	111	152	144	139
Maksimal kortslutningsklassificering	Icw = 10 kA

Udgangsspecifikationer

	60 kVA			80 kVA			100 kVA
Spænding (V)	380	400	415	380	400	415	380	400	415
Tilslutninger*	L1, L2, L3, N, PE
OverbelastningskapacitetVed 30 °C.*	110 % i 60 minutter 125 % i 10 minutter 150 % i 1 minut
Regulering for udgangsspænding	± 1 %
Dynamisk lastreaktion	20 millisekunder
Udgangseffektfaktor	1,0
Nominel udgangsstrøm (A)	91	87	83	122	115	111	152	144	139
Samlet harmonisk forvrængning (THDU)	<2 % ved 100 % balanceret lineær last <5 % ved 100 % ikke lineær last
Udgangsfrekvens (Hz)	50 eller 60
Slew rate (Hz/sek.)	Programmerbar: 0,5 til 2,0. Standard er 0,5
Klassificering af udgangsydeevne (i henhold til IEC/EN62040-3)	VFI-SS-111
Lasteffektfaktor	0,5 kapacitiv til 0,5 induktiv uden effektreduktion
Udgangskortslutningsstrøm	210 A/200 ms			330 A/200 ms			330 A/200 ms

Batterispecifikationer

	60 kVA	80 kVA	100 kVA
Ladeeffekt i % af udgangseffekt	1-20 %	1-30 %	1-24 %
Maksimal ladningseffekt (W)	12000	24000	24000
Nominel batterispænding (2x16-2x25 blokke*) (VDC)	± 192 til ± 300
Nominel flydespænding (2x16–2x25 blokke*) (VDC)	± 215,5 til ± 337,5
Spænding ved endt afladning (2x16-2x25 blokke) (VDC)	± 153,6 til ± 240
Batteristrøm ved fuld last og nominel batterispænding (2x18-2x25 blokke) (A)	147-105	196-140	245-175
Batteristrøm ved fuld last og minimal batterispænding (2x18-2x25 blokke) (A)	185-132	246-176	308-221
Temperaturkompensation (pr. celle)*	Programmerbar fra 0-7 mV. Standard er 0 mV
Ripple-strøm	< 5 % C10

Anbefalet før indgangen på udstyret

BEMÆRK: Ved lokale direktiver, som kræver 4-polede maksimalafbrydere: Hvis nullederen forventes at bære en høj strøm, skal maksimalafbryderen være klassificeret i henhold til den forventede neutrale strøm pga. linje-neutral, ikke-lineær last.

	60 kVA		80 kVA		100 kVA
	Indgang	Bypass	Indgang	Bypass	Indgang	Bypass
Afbrydertype	NSX160F 36kA AC 3P3D 125A TMD C16F3TM125	NSX100F 36 kA AC 3P3D 100A TMD C10F3TM100	NSX160F 36 kA AC 3P3D 160A TMD C16F3TM160	NSX160F 36 kA AC 3P3D 160A TMD C16F3TM160	NSX250F 36 kA AC 3P3D 200A TMD C25F3TM200	NSX160F 36 kA AC 3P3D 160A TMD C16F3TM160
In-indstilling	125	100	160	160	200	160
Ir-indstilling	125	100	160	144	200	160
Im-indstilling	1250 (fast)	800 (fast)	1250 (fast)	1250 (fast)	1000	1250 (fast)

60 kVA selektivitet af udgangstrømmens maksimalafbryder: Efter 8,7 ms udløses afbryderen efter kortslutning, udgang uden afbrydelse. (Specifikationer for maksimalafbryder: iC65H-C-16A)

Anbefalede kabelstørrelser

FARE
fare for elektrisk stød, eksplosion eller lysbuer Al ledningsinstallation skal overholde gældende regler for elinstallationer. Den maksimalt tilladte kabelstørrelse er 70 mm². Personer vil komme i livsfare eller alvorligt til skade, hvis disse instrukser ikke overholdes.

I denne manual er kabelstørrelser baseret på tabel B.52.5 i IEC 60364-5-52 med følgende angivelser:

90 °C strømledere
Omgivelsestemperatur på 30 °C
Brug af kobberstrømledere
Installationsmetode C

PE-størrelse er baseret på tabel 54.2 i IEC 60364-5-54.

Hvis omgivelsestemperaturen er over 30 °C, skal der anvendes større strømledere i overensstemmelse med IEC's korrektionsfaktorer.

BEMÆRK: De angivne batterikabelstørrelser er kun anbefalinger. Følg altid de specifikke instruktioner i dokumentationen til batteriløsningen vedrørende batteri- og batteri PE-kabelstørrelser, og kontrollér, at batterikabelstørrelserne matcher batteriafbryderklassificeringen.

BEMÆRK: De anbefalede kabelstørrelser og den maksimalt tilladte kabelstørrelse kan være forskellig for tilbehørsprodukterne. Følg installationsvejledningen, der følger med tilbehørsproduktet.

BEMÆRK: Nullederen er dimensioneret til 1,73 gange fasestrøm i tilfælde af højt harmonisk indhold fra ikke-lineær last. Hvis der kun forventes mindre eller ingen harmonisk strøm, kan nullederen dimensioneres efter forholdene, men den må ikke være mindre end fasestrømlederen.

60 kVA

Kobber

	Kabelstørrelse pr. fase (mm²)	Neutral kabelstørrelse (mm²)	PE-kabelstørrelse (mm²)
Indgang	35	2x25	16
Bypass	25	2x25	16
Udgang	25	2x25	16
Batteri	50	50	25

80 kVA

Kobber

	Kabelstørrelse pr. fase (mm²)	Neutral kabelstørrelse (mm²)	PE-kabelstørrelse (mm²)
Indgang	50	2x50	25
Bypass	50	2x50	25
Udgang	50	2x50	25
Batteri	2x50	2x50	50

100 kVA

Kobber

	Kabelstørrelse pr. fase (mm²)	Neutral kabelstørrelse (mm²)	PE-kabelstørrelse (mm²)
Indgang	70	2 x 70	35
Bypass	70	2 x 70	35
Udgang	70	2 x 70	35
Batteri	2 x 70	2 x 70	70

Anbefalede bolte og kabelsko

Kabelstørrelse (mm²)	Boltstørrelse	Kabelskotype
16	M8	KST TLK16-8
25	M8	KST TLK25-8
35	M8	KST TLK35-8
50	M8	KST TLK50-8
70	M8	KST TL70-8

BEMÆRK: Hvis den anbefalede kabelskotype ikke er tilgængelig, skal du bruge en lokal M8 kabelskotype som erstatning.

Vægt og mål for UPS

UPS	Vægt i kg	Højde i mm	Bredde i mm	Dybde i mm
60 kVA 400 V	109	915	360	850
80 kVA 400 V	140	915	360	850
100 kVA 400 V/50 kVA 208 V	145	915	360	850

Forsendelsesvægt og -mål for UPS

UPS	Vægt i kg	Højde i mm	Bredde i mm	Dybde i mm
60 kVA 400 V	133	1140	475	965
80 kVA 400 V	164	1140	475	965
100 kVA 400 V/50 kVA 208 V	169	1140	475	965

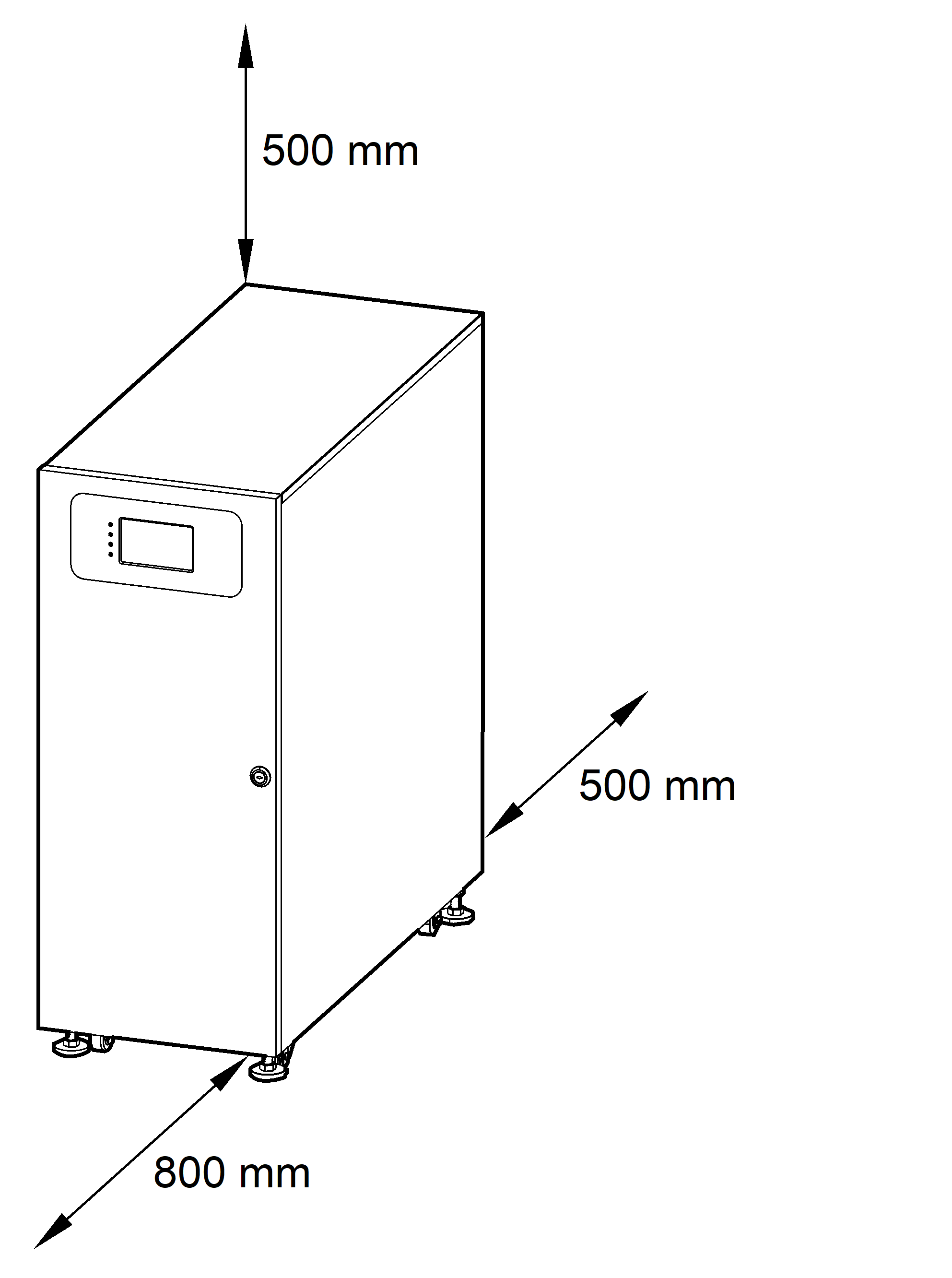

Afstand

BEMÆRK: Afstandsmålene angives udelukkende af hensyn til luftgennemstrømning og tilgængelighed ved servicearbejde. Undersøg, om der er flere sikkerheds- og standardkrav, som gælder i lokalområdet.

Valgmulighed A

BEMÆRK: Hvis UPS'en er installeret uden tilgang fra siden, skal længden af kablerne brugt til tilslutningen af UPS'en være tilstrækkelig til, at man kan rulle UPS'en frem for at kunne komme til.

Valgmulighed B

Miljøteknisk

	Drift	Opbevaring
Temperatur	0 °C til 40 °C Anbefalet optimal temperatur for batterier: 20 °C til 25 °C	-15 °C til 40 °C ved systemer med batterier -25 °C til 55 °C ved systemer uden batterier
Relativ luftfugtighed	0-95 %, ikke-kondenserende
Højde I overensstemmelse med IEC 62040–3	Lastreduktionsfaktor: 0-1500 m: 1,000 1500-2000 m: 0,975	< 15000 m over havets overflade (eller i omgivelser med tilsvarende atmosfærisk tryk)
Hørbar støj	<65 dBA ved fuld last og en omgivelsestemperatur på 30 °CI henhold til ISO 3746.*
Beskyttelsesklasse	IP20 (støvfilter som standard)
Farve	RAL 9003

Varmeafledning

	60 kVA		80 kVA		100 kVA
	W	BTU/time	W	BTU/time	W	BTU/time
Normal tilstand	3084	10523	4296	14659	5500	18767
Batteritilstand	2958	10093	4352	14850	5520	18835
ECO-tilstand	540	1843	696	2375	1020	3480
