Podłączanie kabli sygnałowych
-
Wyjściowe styki bezpotencjałowe (230 VAC)
-
Kontakt wejściowy temperatury baterii zewnętrznej (bez SELV)
-
Styk wyjściowy wyzwalacza BB (SELV)
-
Wejściowe styki bezpotencjałowe (SELV)
-
Port USB (SELV)
-
Port RS232 (SELV)
-
Porty RS485 (SELV)
-
Porty równoległe (SELV)
-
Inteligentne gniazdo dla karty SNMP (SELV)
- Upewnij się, że wszystkie wyłączniki znajdują się w pozycji WYŁ. (otwartej).
-
Zdemontuj wskazaną osłonę.
Zasilacz UPS 3:3 10–80 kVA
Zasilacz UPS 3:3 100–200 kVA
-

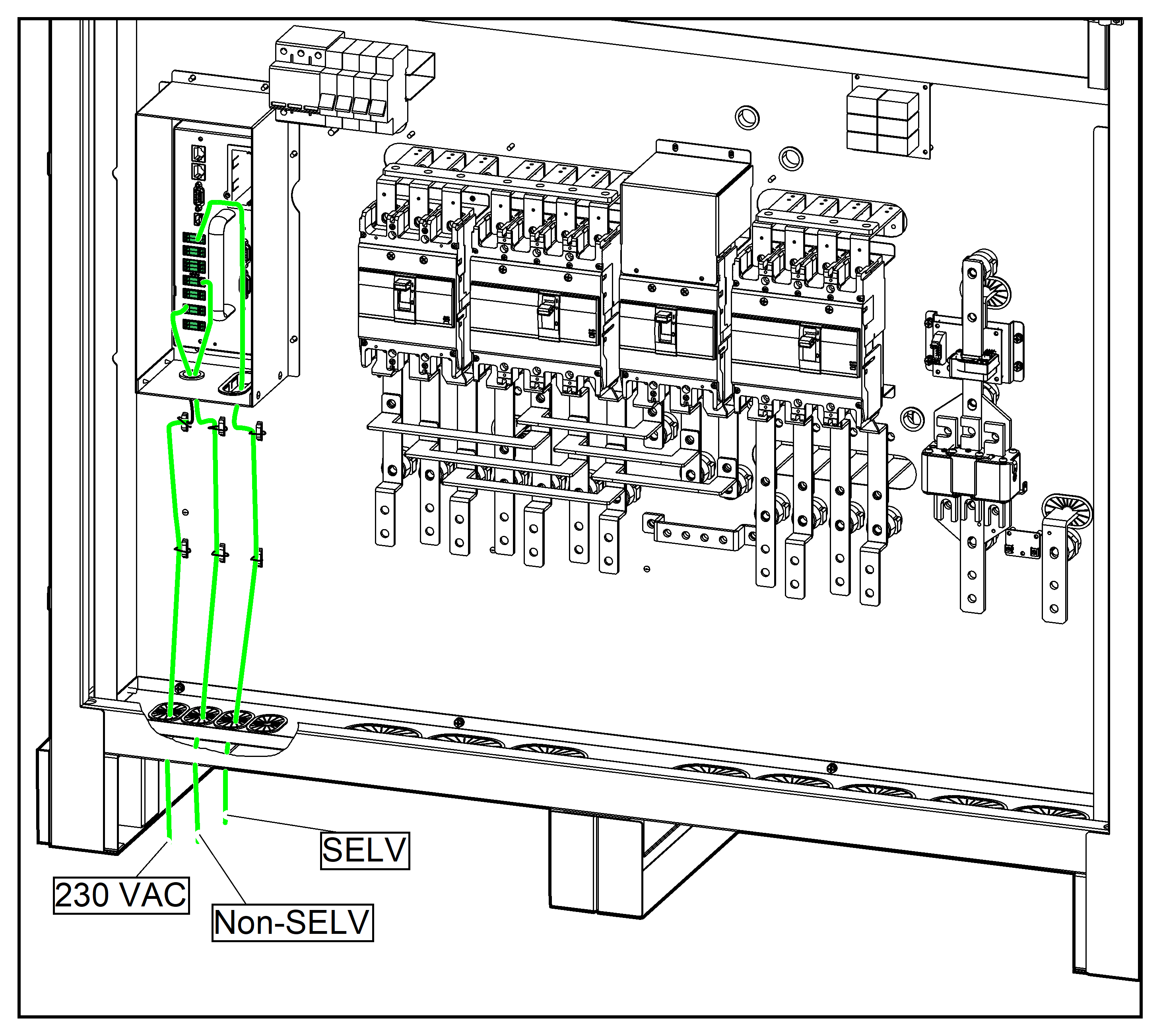

Poprowadź kable sygnałowe przez dolną
część zasilacza UPS zgodnie z poniższą
ilustracją i zamocuj kable sygnałowe opaskami.
Zasilacz UPS 3:3 10–80 kVA
Zasilacz UPS 3:3 100–120 kVA
Zasilacz UPS 3:3 160–200 kVA
- Ponownie załóż wszystkie pokrywy.
