Collegamento dei cavi di segnale
-
Contatti puliti in uscita (230 VCA)
-
Contatto di ingresso temperatura batteria esterna (non SELV)
-
Contatto di uscita sgancio BB (SELV)
-
Contatti di ingresso puliti (SELV)
-
Porta USB (SELV)
-
Porta RS232 (SELV)
-
Porte RS485 (SELV)
-
Porte parallele (SELV)
-
Slot intelligente per scheda SNMP (SELV)
- Assicurarsi che tutti gli interruttori si trovino sulla posizione OFF (aperto).
-

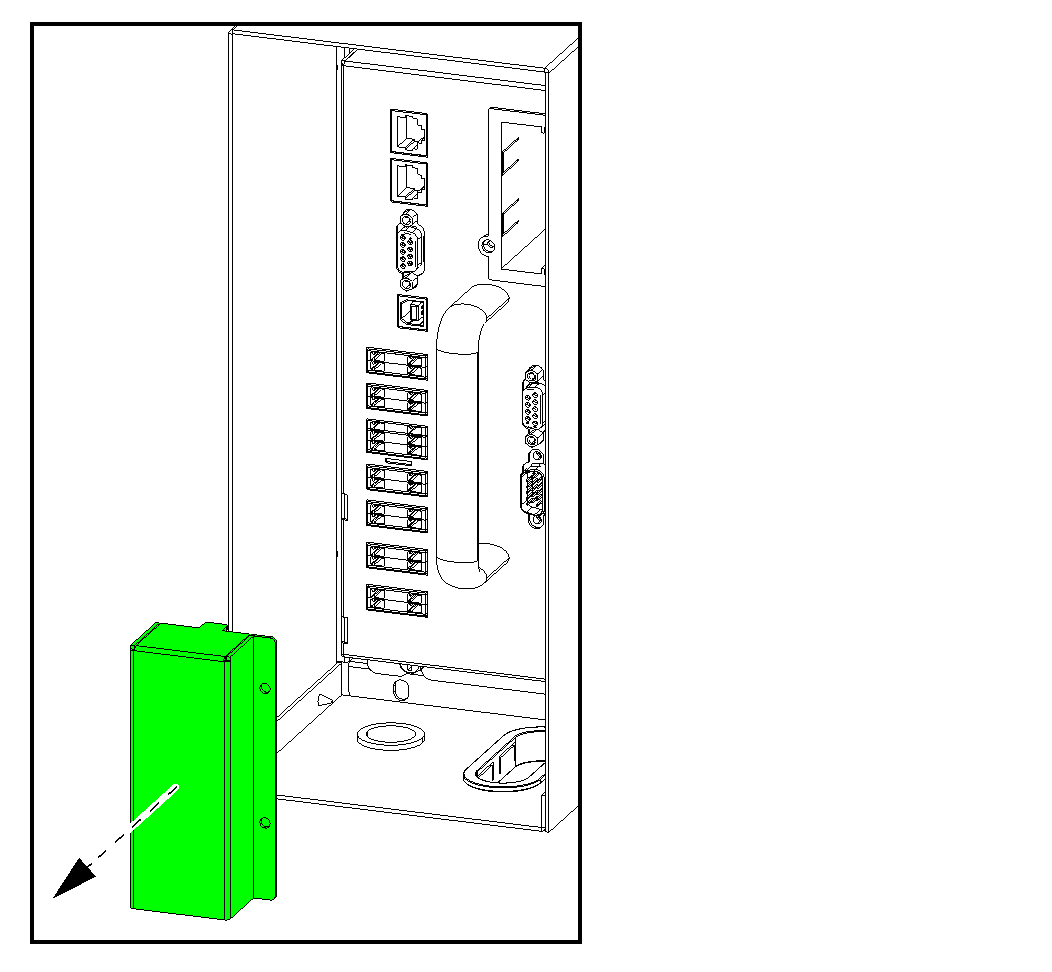

Rimuovere il coperchio indicato.
UPS 3:3 da 10-80 kVA
UPS 3:3 da 100-200 kVA
-
Far passare i cavi di segnale nella parte inferiore dell'UPS
come mostrato di seguito e fissarli con delle fascette.
UPS 3:3 da 10-80 kVA
UPS 3:3 da 100-120 kVA
UPS 3:3 da 160-200 kVA
- Rimontare tutti i coperchi.
