990-91381-017

Preparazione dei cavi di segnale per il collegamento in sistemi con ingresso dei cavi dal basso

PERICOLO
pericolo di scosse elettriche, esplosione o arco elettrico
Non trapanare o praticare fori con le piastre isolanti montate né in prossimità dell'armadio.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
  1. Rimuovere le coperture.
  2. Preparare l'installazione dei cavi di segnale:

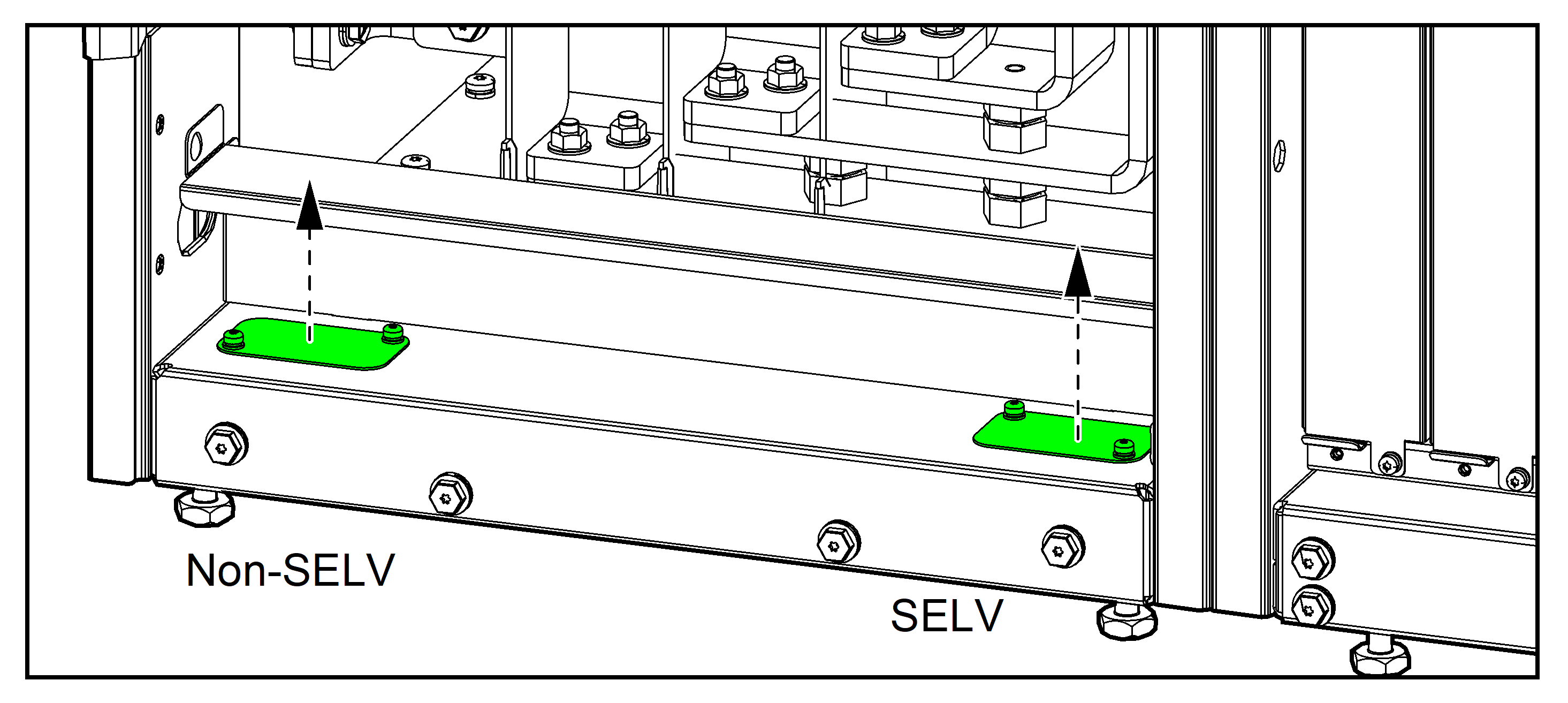

    1. Rimuovere le piastre isolanti.
    2. Trapanare/praticare fori per i cavi di segnale o le guarnizioni nella piastra isolante. Installare le guarnizioni (non fornite), se applicabile.
    3. Rimontare le piastre isolanti.
  3. Fare passare i cavi di segnale dall'UPS nell'armadio bypass di manutenzione e all'esterno attraverso la parte inferiore dell'armadio bypass di manutenzione.
  4. Reinstallare le coperture.
