Einbausätze – Übersicht
Einbausatz 0H-9330
Einbausatz 0H-9332
| Teil | Vorgang | Stückzahl |
|---|---|---|
| Schraube
M6 x 16 mm mit Unterlegscheibe
803-0686
|
Verbinden des modularen Batterieschranks 1 und der direkt angrenzenden USV mit internen Batterien und Verbinden der modularen Batterieschränke miteinander. | 9 |
| Verbindungshalterung
870-31473
|
3 |
|
| Mutter
M6 mit Unterlegscheibe
3360687
|
Anschließen der Leistungskabel für eine USV mit maximal 50 kW Nennleistung oder Anschließen der Leistungskabel für eine USV mit Nennleistung über 50 kW. | 5 |
| Schraube
M6 x 20mm mit Unterlegscheibe
803-8592
|
6 |
|
| Kabelbinder | Anschließen der Leistungskabel für eine USV mit maximal 50 kW Nennleistung oder Anschließen der Leistungskabel für eine USV mit Nennleistung über 50 kW. | 18 |
| Signalkabel 0W12680 | Anschließen der Signalkabel. | 1 |
| Signalkabel 0W76629 | 1 |
Optionales Seismic Kit GVSOPT002
| Teil | Vorgang | Stückzahl |
|---|---|---|
| Schraube M8 x 20mm mit Unterlegscheibe | Installieren der erdbebensicheren Verankerung (Option) und Abschließende Montageschritte. | 12 |
| Hintere
Verankerung
870-97772
|
1 |
|
| Hintere
Verankerungshalterung
870-31131
|
1 |
|
| Vordere
Verankerungshalterung
870-31132
|
1 |
|
| Hintere Verbindungsplatte
870-31554
|
1 |
Optionales Kit GVSOPT030
0H-1743
Nur für die Installation mit angrenzender USV für externe Batterien.
| Teil | Vorgang | Stückzahl |
|---|---|---|
| Verbindungsklemme
870-32370
|
Verbinden des modularen Batterieschranks 1 und der angrenzenden USV für externe Batterien. | 3 |
| Schraube
M6 x 16 mm mit Unterlegscheibe
803-0686A
|
3 |
|
| Mutter
M6 mit Unterlegscheibe
3360687
|
3 |
|
| Kabelbinder
820-0020
|
30 |
|
| Schraube
M8 x 25mm mit Unterlegscheibe
803-8595A
|
Verbinden des modularen Batterieschranks 1 und der angrenzenden USV für externe Batterien und Anschließen der Leistungskabel für eine USV mit maximal 50 kW Nennleistung oder Anschließen der Leistungskabel für eine USV mit Nennleistung über 50 kW | 9 |
| Mutter
M8 mit Unterlegscheibe
803-8007
|
9 |
|
| PE-Kabel 0W13065 (für modularen Batterieschrank 1) | 1 |
|
| DC-Kabel 0W13071 (für modularen Batterieschrank 1) | 1 |
|

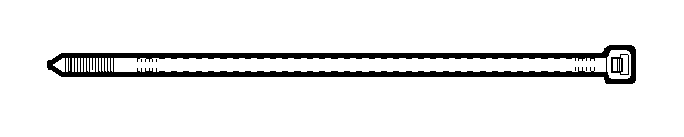

| Kabelbinder
820-0176A
|
18 |
|
| DC-Kabel 0W13066 (für modularen Batterieschrank 2) | Verbinden des modularen Batterieschranks 1 und der angrenzenden USV für externe Batterien und Anschließen der Leistungskabel für eine USV mit Nennleistung über 50 kW. | 1 |
| DC-Kabel 0W13068 (für modularen Batterieschrank 3) | 1 |
|
| DC-Kabel 0W13067 (für modularen Batterieschrank 4) | 1 |
|
| Signalkabel 0W13070 | Verbinden des modularen Batterieschranks 1 und der angrenzenden USV für externe Batterien und Anschließen der Signalkabel. | 1 |
| Signalkabel 0W13069 | 1 |
