Progettazione del sistema

Questo prodotto è un monitor industriale per PC dotato di pannello touch.

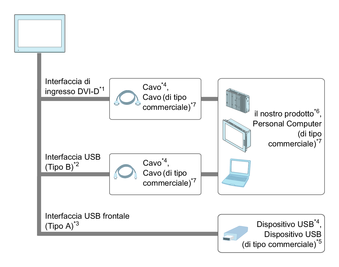

Questa sezione descrive la configurazione del sistema con questo prodotto e le apparecchiature periferiche.

NOTA:

Collegare sia le interfacce DVI-D e USB (Tipo B) di questo prodotto all'host.
Solo HMIFP6●00TMD hanno un'interfaccia frontale USB (Tipo A). Per attivare l'uso dell'interfaccia USB (Tipo A), bisogna collegare l'interfaccia USB (Tipo B) all'host tramite cavo USB.

^*1 Riceve il segnale di immagine dall'host.

^*2 Invia i dati del pannello touch all'host.

^*3 Solo HMIFP6●00TMD.

^*4 Fare riferimento a Accessori.

^*5 Per i modelli supportati, Rivolgersi al proprio centro di assistenza Schneider Electric di zona.

^*6 Far riferimento al nostro sito.
www.se.com

^*7 Evitare di utilizzare host o cavi che non siano conformi ai seguenti standard per interfaccia. In caso contrario, il prodotto potrebbe non funzionare correttamente.

DVI: Digital Visual Interface Rev.1.0
DP: VESA DisplayPort Standard Version 1, Revision 3 (DP1.3) o successiva
HDMI: High-Definition Multimedia Interface Specification Version 1.0 o successiva
USB: Universal Serial Bus Version 2.0 o successiva
