用户界面概述

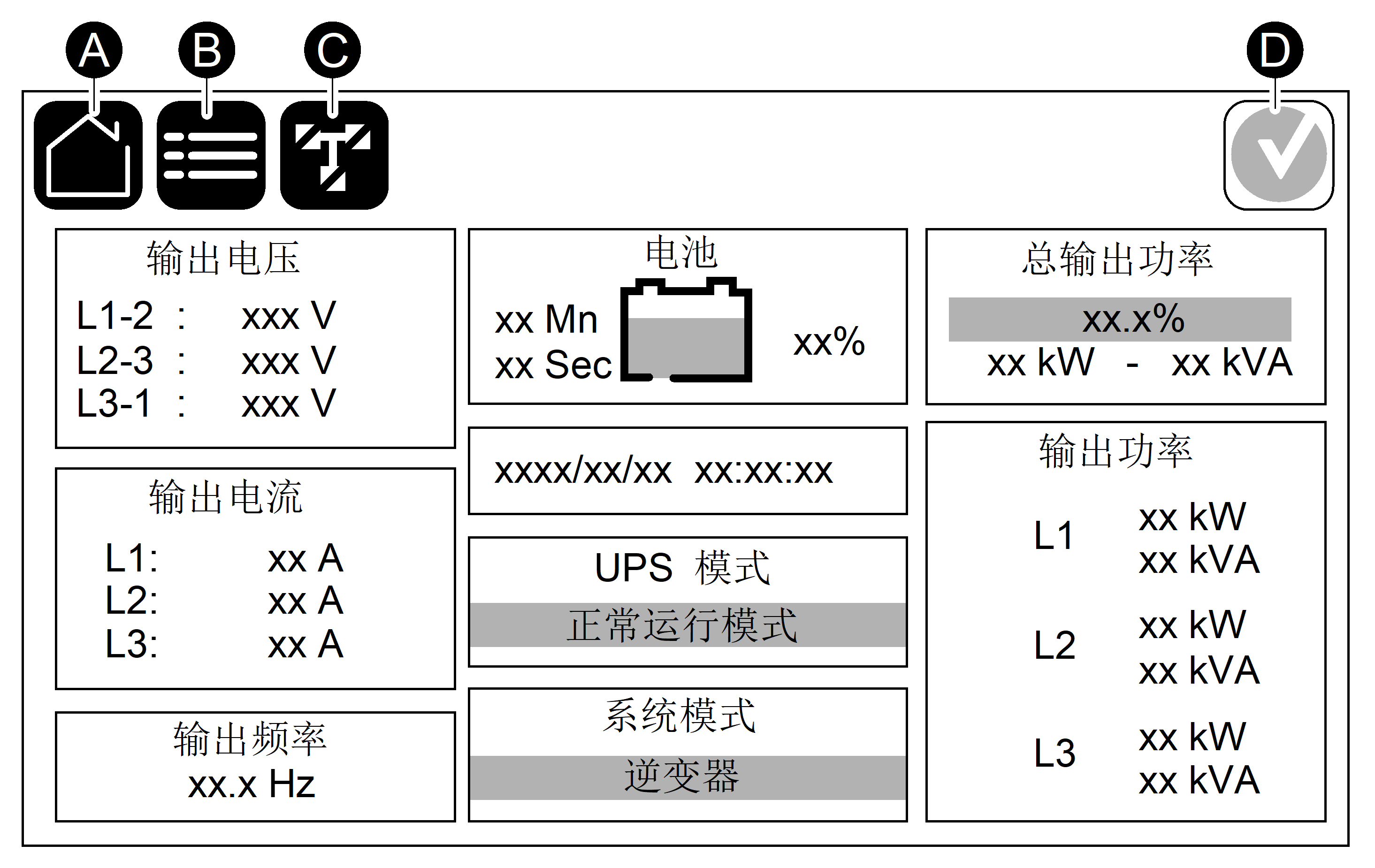

显示屏

点击主屏幕上的输出或电池字段可直接转到详细测量值页面。

模拟图因系统配置而定，此处显示的仅为示例。

模拟图中的绿色功率线（图中显示为灰色）显示了流经 UPS 系统的功率通路。绿框内为有功模块（逆变器、整流器、电池、静态旁路开关等），黑框内为无功模块。红框内为发生故障或处于警报状态的模块。

注: 即使已连接并配置了多个电池断路器 (BB) 进行监控，模拟图中也只会显示一个电池断路器。如果一个或多个受监控的电池断路器处于闭合位置，则模拟图中的 BB 将显示为闭合。如果所有受监控的电池断路器均处于断开位置，则模拟图中的 BB 将显示为断开。

在并机系统的模拟图中，点击灰色 UPS 可查看 UPS 级别的模拟图。

显示屏右上角的警报状态符号（图中显示为灰色）会随 UPS 系统的警报状态而改变。

	绿色：UPS 系统中无警报。
	蓝色：UPS 系统中存在提示警报。点击警报状态符号可打开活动警报日志。
	黄色：UPS 系统中存在警告警报。点击警报状态符号可打开活动警报日志。
	红色：UPS 系统中存在严重警报。点击警报状态符号可打开活动警报日志。

某些菜单中的子菜单数量可能多于本手册所述的数量。这些子菜单显示为灰色，仅供施耐德电气人员使用，以避免对负载造成不必要的影响。其他与所在 UPS 系统无关或尚未发布的菜单项也可能显示为灰色/不会出现在显示屏上。
