400V 시스템 사양

입력 사양 400V

UPS 정격	20kW(N+1 전원 모듈 포함)	30kW(N+1 전원 모듈 포함)	40kW(N+1 전원 모듈 포함)	50kW(N+1 전원 모듈 포함)
전압(V)	380/400/415	380/400/415	380/400/415	380/400/415
연결	4선(L1, L2, L3, N, PE) WYE(단일 주 전원)* 3선(L1, L2, L3, PE) WYE(이중 주 전원)* *
입력 전압 범위(V)	380V: 331-437 400V: 340-460 415V: 353-477
주파수 범위(Hz)	40-70
공칭 입력 전류(A)	32/30/29	47/45/43	63/60/58	79/75/72
최대 입력 전류(A)	38/36/35	57/54/52	76/72/69	91/90/87
입력 전류 제한(A)	39/37/36	59/56/54	78/74/72	91/91/90
입력 역률	0.99(100% 부하 상태)
전 고조파 왜곡률(THDI)	100% 선형 부하에서 <6%(대칭)
최대 단락 회로 정격	65kA RMS
보호	내장 백피드 보호 및 퓨즈
램프인	프로그램 가능 및 어댑티브 1 ~ 40초

UPS 정격	60kW	80kW	100kW
전압(V)	380/400/415	380/400/415	400 /415
연결	4선(L1, L2, L3, N, PE) WYE(단일 주 전원)* 3선(L1, L2, L3, PE) WYE(이중 주 전원)* *
입력 전압 범위(V)	380V: 331-437 400V: 340-460 415V: 353-477
주파수 범위(Hz)	40-70
공칭 입력 전류(A)	95/90/87	126/120/116	150/144
최대 입력 전류(A)	114/108/104	151/144/139	180/173
입력 전류 제한(A)	117/111/107	156/148/143	182/179
입력 역률	50%보다 큰 부하의 경우 0.99 25%보다 큰 부하의 경우 0.95
전 고조파 왜곡률(THDI)	100% 선형 부하에서 <3%(대칭)
최대 단락 회로 정격	65kA RMS
보호	내장 백피드 보호 및 퓨즈
램프인	프로그램 가능 및 어댑티브 1 ~ 40초

바이패스 사양 400V

UPS 정격	20kW(N+1 전원 모듈 포함)	30kW(N+1 전원 모듈 포함)	40kW(N+1 전원 모듈 포함)	50kW(N+1 전원 모듈 포함)
전압(V)	380/400/415	380/400/415	380/400/415	380/400/415
연결	4선(L1, L2, L3, N, PE) WYE
바이패스 전압 범위(V)	380V: 342-418 400V: 360-440 415V: 374-457
주파수 범위(Hz)	50/60 ± 1, 50/60 ± 3, 50/60 ± 10(사용자 선택 가능)
공칭 바이패스 전류(A)	31/29/28	46/44/42	61/58/56	77/73/70
정격 중성 전류(A)	53/50/48	79/75/72	105/100/96	132/125/120
최대 단락 회로 정격 *	65kA RMS
보호	내장 백피드 보호 및 퓨즈 내부 퓨즈 사양: 정격 400A, 단락 허용 용량 33kA²s

UPS 정격	60kW	80kW	100kW
전압(V)	380/400/415	380/400/415	400 /415
연결	4선(L1, L2, L3, N, PE) WYE
바이패스 전압 범위(V)	380V: 342-418 400V: 360-440 415V: 374-457
주파수 범위(Hz)	50/60 ± 1, 50/60 ± 3, 50/60 ± 10(사용자 선택 가능)
공칭 바이패스 전류(A)	92/87/84	123/117/112	146/141
정격 중성 전류(A)	158/150/144	210/200/193	250/241
최대 단락 회로 정격 *	65kA RMS
보호	내장 백피드 보호 및 퓨즈 내부 퓨즈 사양: 정격 400A, 단락 허용 용량 33kA²s

출력 사양 400V

UPS 정격	20kW(N+1 전원 모듈 포함)	30kW(N+1 전원 모듈 포함)	40kW(N+1 전원 모듈 포함)	50kW(N+1 전원 모듈 포함)
전압(V)	380/400/415	380/400/415	380/400/415	380/400/415
연결	4선(L1, L2, L3, N, PE)
출력 전압 조정	대칭 부하 ± 1% 비대칭 부하 ± 3%
과부하 용량	150%에서 1분(정상 작동) 125%에서 10분(정상 작동) 125%에서 1분(배터리 작동) 110% 연속 동작(바이패스 작동) 1000%에서 100ms(바이패스 작동)
동적 부하 응답	2ms 후 ± 5% 50ms 후 ± 1%
출력 역률	1
공칭 출력 전류(A)	30/29/28	46/43/42	61/58/56	76/72/70
주파수 조정(Hz)	50/60Hz 바이패스 동기화됨 - 50/60Hz ± 0.1% 자유 실행
동기화된 슬루레이트(Hz/초)	0.25, 0.5, 1, 2, 4, 6 단위로 설정 가능
출력 성능 분류(IEC 62040-3:2021 표준 기준)	VFI-SS-11
전고조파 왜곡률(THDU)	선형 부하의 경우 <1% 비선형 부하의 경우 <3%
부하 파고율	2.5
부하 역률	감소 없이 0.7 진상 ~ 0.7 지상

UPS 정격	60kW	80kW	100kW
전압(V)	380/400/415	380/400/415	400 /415
연결	4선(L1, L2, L3, N, PE)
출력 전압 조정	대칭 부하 ± 1% 비대칭 부하 ± 3%
과부하 용량	150%에서 1분(정상 작동) 125%에서 10분(정상 작동) 125%에서 1분(배터리 작동) 110% 연속 동작(바이패스 작동) 1000%에서 100ms(바이패스 작동)
동적 부하 응답	2ms 후 ± 5% 50ms 후 ± 1%
출력 역률	1
공칭 출력 전류(A)	91/87/83	122/115/111	144/139
주파수 조정(Hz)	50/60Hz 바이패스 동기화됨 - 50/60Hz ± 0.1% 자유 실행
동기화된 슬루레이트(Hz/초)	0.25, 0.5, 1, 2, 4, 6 단위로 설정 가능
출력 성능 분류(IEC 62040-3:2021 표준 기준)	VFI-SS-11
전고조파 왜곡률(THDU)	선형 부하의 경우 <1% 비선형 부하의 경우 <3%
부하 파고율	2.5
부하 역률	감소 없이 0.7 진상 ~ 0.7 지상

배터리 사양 400V

위험
감전, 폭발 또는 아크 플래시 위험 에너지 저장 장치의 보호: 과전류 보호 장치는 에너지 저장 장치 가까이에 위치해야 합니다. 이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.

UPS 정격	20kW(N+1 전원 모듈 포함)	30kW(N+1 전원 모듈 포함)	40kW(N+1 전원 모듈 포함)	50kW(N+1 전원 모듈 포함)	60kW	80kW	100kW
0-40% 부하에서 충전 전력(출력 전력의 %)	80%
100% 부하에서 충전 전력(출력 전력의 %)	20%
0-40% 부하에서 최대 충전 전력(kW)	16	24	32	40	48	64	80
100% 부하에서 최대 충전 전력(kW)	4	6	8	10	12	16	20
배터리 공칭 전압(VDC)	480
부동 충전 전압(VDC)	545
최대 부스트 전압(VDC)	572
온도 보상(셀당)	T ≥ 25 °C에서 -3.3mV/°C, T < 25 °C에서 – 0mV/°C
100% 부하에서 방전 종지 전압(VDC)	384
100% 부하 및 공칭 배터리 전압에서 배터리 전류(A)	43	65	87	109	130	174	217
100% 부하 및 최소 배터리 전압에서 배터리 전류(A)	54	81	109	136	163	217	271
리플 전류	< 5% C20(5분 런타임)
배터리 테스트	수동/자동(선택 가능)
최대 단락 회로 정격	10kA

권장 케이블 크기 400V

위험
감전, 폭발 또는 아크 플래시 위험 모든 배선은 관련 국내 및 전기 법규 모두를 준수해야 합니다. 허용 가능한 최대 케이블 크기는 150mm²입니다. 이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.

부스바당 허용 가능한 최대 케이블 연결 수: 입력/출력/바이패스 부스바의 경우 2, DC 부스바의 경우 4, N/PE 부스바의 경우 6개

주의: 과전류 보호장치는 외부 업체에 의해 공급됩니다.

이 설명서에 명기된 케이블 크기는 다음 상황을 가정하고 IEC 60364-5-52의 표 B.52.3 및 표 B.52.5를 기준으로 합니다.

90°C 컨덕터
실내 온도 30°C
구리 도전체 사용
설치 방법 C

PE 케이블 크기는 IEC 60364-4-54의 표 54.2를 기준으로 합니다.

실내 온도가 30°C보다 높은 경우 IEC 보정계수에 따라 더 큰 컨덕터를 선택해야 합니다.

주의: 권장 케이블 크기 및 허용 가능한 최대 케이블 크기는 보조 제품에 따라 다를 수 있습니다. 일부 보조 제품은 알루미늄 케이블을 지원하지 않을 수 있습니다. 보조 제품과 함께 제공되는 설치 설명서를 참조하십시오.

주의: 본 문서에 명시된 DC 케이블의 크기는 권장 사항입니다. DC 케이블 크기와 DC PE 케이블 크기에 대해서는 항상 배터리 솔루션 설명서에 지정된 지침을 따르고 DC 케이블 크기가 배터리 차단기 정격과 일치하는지 확인하십시오.

주의: 중성 컨덕터의 크기는 비선형 부하의 고조파 함유량의 경우 위상 전류의 1.73배를 처리할 수 있도록 조정됩니다. 고조파가 없거나 적은 전류가 예상되는 경우, 중성 컨덕터는 그에 상응하지만 위상 컨덕터의 크기보다 작을 수 있습니다.

UPS 정격	20kW(N+1 전원 모듈 포함)	30kW(N+1 전원 모듈 포함)	40kW(N+1 전원 모듈 포함)	50kW(N+1 전원 모듈 포함)	60 kW	80 kW	100 kW
입력 위상(mm²)	6	10	16	25	35	50	70
입력 PE(mm²)	6	10	16	16	16	25	35
바이패스/출력 위상(mm²)	6	6	10	16	25	35	50
바이패스 PE/출력 PE(mm²)	6	6	10	16	16	16	25
중성선(mm²)	10	16	25	35	50	70	95
DC+/DC-(mm²)	10	16	25	35	50	70	95
DC PE(mm²)	10	16	16	16	25	35	50

권장 상위단 보호 장치 400V

위험
감전, 폭발 또는 아크 플래시 위험 병렬 시스템의 경우, 순간 오버라이드(Ii) 값을 1250A보다 높게 설정하면 안 됩니다. 위험에 대해 알리는 라벨 885-92556을 상위단 회로 차단기 근처에 부착합니다. 3개 이상의 UPS가 있는 병렬 시스템에서, 각 UPS의 출력에 회로 차단기가 설치되어 있어야 합니다. UOB(장치 출력 차단기) 순간 오버라이드(Ii) 값을 1250A보다 높게 설정하면 안 됩니다. 이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.

위험

감전, 폭발 또는 아크 플래시 위험

병렬 시스템의 경우, 순간 오버라이드(Ii) 값을 1250A보다 높게 설정하면 안 됩니다. 위험에 대해 알리는 라벨 885-92556을 상위단 회로 차단기 근처에 부착합니다.
3개 이상의 UPS가 있는 병렬 시스템에서, 각 UPS의 출력에 회로 차단기가 설치되어 있어야 합니다. UOB(장치 출력 차단기) 순간 오버라이드(Ii) 값을 1250A보다 높게 설정하면 안 됩니다.

이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.

주의: 지역 규정에 따라 4폴 차단기가 요구되는 경우: 중성 컨덕터가 라인 중성선, 비선형 부하로 인해 고전류가 흐를 것으로 예상되는 경우 예상되는 중성 전류에 따라 회로 차단기의 정격을 맞춰야 합니다.

UPS 정격	20kW(N+1 전원 모듈 포함)		30kW(N+1 전원 모듈 포함)		40kW(N+1 전원 모듈 포함)		50kW(N+1 전원 모듈 포함)
	입력	바이패스	입력	바이패스	입력	바이패스	입력	바이패스
차단기 유형	NSX100H TM40D(LV429674)	NSX100H TM32D(LV429675)	NSX100H TM63D(LV429672)	NSX100H TM50D(LV429673)	NSX100H TM80D(LV429671)	NSX100H TM63D(LV429672)	NSX100H TM100D(LV429670)	NSX100H TM80D(LV429671)
In 설정	40	32	63	50	80	63	100	80
Ir 설정	40	32	63	50	80	63	100	80
Im 설정	500(고정)	400(고정)	500(고정)	500(고정)	640(고정)	500(고정)	800(고정)	640(고정)

UPS 정격	60 kW		80 kW		100 kW
	입력	바이패스	입력	바이패스	입력	바이패스
차단기 유형	NSX160H TM125D(LV430671)	NSX100H TM100D(LV429670)	NSX160H TM160D(LV430670)	NSX160H TM125D(LV430671)	NSX250H TM200D(LV431671)	NSX160H TM160D(LV430670)
In 설정	125	100	160	125	200	160
Ir 설정	125	100	160	125	200	160
Im 설정	1250(고정)	800(고정)	1250(고정)	1250(고정)	6 x In 이하	1250(고정)

토크 사양

볼트 크기	토크
M4	1.7Nm
M5	2.2Nm
M6	5Nm
M8	17.5Nm
M10	30 Nm
M12	50 Nm

사용 환경

	작동	보관
온도	0°C ~ 40°C	배터리 포함 시스템의 경우 -15°C ~ 40°C 입니다.
상대 습도	0 ~ 95% 비응축	비응결 10 ~ 80%
고도	0-3000m 고도에서 작동하도록 설계되었습니다. 1000~3000m에서 요구되는 전력 감소: 최대 1000m: 1.000 최대 1500m: 0.975 최대 2000m: 0.950 최대 2500m: 0.925 최대 3000m: 0.900
장치로부터 1m 가청 소음	400V 20-60kW: 70% 부하에서 49dB, 100% 부하에서 54dB 400V 80-100kW: 70% 부하에서 57dB, 100% 부하에서 65dB
보호 등급	IP20
색상	RAL 9003, 밝기 수준 85%

시간당 발열량(BTU/hr)

20kW(N+1 전원 모듈 포함)	정상 작동			ECO 모드
전압(V)	380	400	415	380	400	415
25% 부하 상태	1140	1089	1162	816	814	795
50% 부하 상태	1527	1468	1550	854	862	852
75% 부하 상태	1913	1814	1912	964	933	925
100% 부하 상태	2354	2213	2294	1051	1005	1005

20kW(N+1 전원 모듈 포함)	eConversion			배터리 작동
전압(V)	380	400	415	380	400	415
25% 부하 상태	818	835	833	1245	1270	1282
50% 부하 상태	877	879	881	1631	1675	1698
75% 부하 상태	961	951	954	2028	2080	2114
100% 부하 상태	1048	1023	1032	2436	2485	2530

30kW(N+1 전원 모듈 포함)	정상 작동			ECO 모드
전압(V)	380	400	415	380	400	415
25% 부하 상태	2060	2081	2106	977	990	995
50% 부하 상태	2648	2683	2777	1078	1057	1046
75% 부하 상태	3254	3268	3335	1181	1163	1151
100% 부하 상태	3781	3788	3813	1246	1236	1219

30kW(N+1 전원 모듈 포함)	eConversion			배터리 작동
전압(V)	380	400	415	380	400	415
25% 부하 상태	1403	1476	1507	1796	1871	1881
50% 부하 상태	1531	1514	1533	2417	2522	2559
75% 부하 상태	1589	1615	1610	3059	3184	3237
100% 부하 상태	1652	1664	1679	3720	3858	3915

40kW(N+1 전원 모듈 포함)	정상 작동			ECO 모드
전압(V)	380	400	415	380	400	415
25% 부하 상태	2201	2255	2303	993	991	979
50% 부하 상태	3000	3062	3085	1136	1138	1128
75% 부하 상태	3781	3788	3813	1246	1236	1219
100% 부하 상태	4714	4660	4617	1432	1404	1373

40kW(N+1 전원 모듈 포함)	eConversion			배터리 작동
전압(V)	380	400	415	380	400	415
25% 부하 상태	1386	1450	1463	2001	2087	2107
50% 부하 상태	1536	1567	1597	2843	2962	3011
75% 부하 상태	1652	1664	1679	3720	3858	3915
100% 부하 상태	1844	1849	1846	4634	4775	4820

50kW(N+1 전원 모듈 포함)	정상 작동			ECO 모드
전압(V)	380	400	415	380	400	415
25% 부하 상태	2391	2454	2485	1021	1016	1007
50% 부하 상태	3393	3428	3426	1213	1206	1198
75% 부하 상태	4489	4456	4440	1386	1363	1345
100% 부하 상태	5753	5598	5473	1627	1584	1538

50kW(N+1 전원 모듈 포함)	eConversion			배터리 작동
전압(V)	380	400	415	380	400	415
25% 부하 상태	1446	1446	1490	2208	2304	2333
50% 부하 상태	1599	1624	1646	3277	3408	3463
75% 부하 상태	1789	1806	1794	4402	4544	4594
100% 부하 상태	2051	2037	2014	5584	5713	5726

60 kW	정상 작동			ECO 모드
전압(V)	380	400	415	380	400	415
25% 부하 상태	2282	2152	2296	1034	1009	982
50% 부하 상태	3508	3557	3537	1158	1190	1103
75% 부하 상태	5167	5117	4939	1419	1443	1349
100% 부하 상태	7262	7103	6742	1741	1752	1694

60 kW	eConversion			배터리 작동
전압(V)	380	400	415	380	400	415
25% 부하 상태	1245	1222	1261	2290	2362	2400
50% 부하 상태	1420	1444	1432	3621	3700	3742
75% 부하 상태	1596	1663	1570	5252	5308	5321
100% 부하 상태	1869	1974	1813	7183	7186	7139

80 kW	정상 작동			ECO 모드
전압(V)	380	400	415	380	400	415
25% 부하 상태	2988	3062	3284	1149	1138	1124
50% 부하 상태	4738	4660	4851	1454	1404	1359
75% 부하 상태	6960	6674	6806	1892	1811	1712
100% 부하 상태	9753	9151	9141	2408	2259	2128

80 kW	eConversion			배터리 작동
전압(V)	380	400	415	380	400	415
25% 부하 상태	1547	1567	1576	2720	2833	2869
50% 부하 상태	1853	1849	1852	4549	4686	4726
75% 부하 상태	2287	2236	2229	6803	6925	6935
100% 부하 상태	2862	2712	2836	9481	9551	9497

100 kW	정상 작동		ECO 모드
전압(V)	400	415	400	415
25% 부하 상태	3428	3642	1206	1179
50% 부하 상태	5598	5756	1584	1525
75% 부하 상태	8487	8466	2208	2074
100% 부하 상태	12286	12091	3097	2909

100 kW	eConversion		배터리 작동
전압(V)	400	415	400	415
25% 부하 상태	1624	1599	3260	3300
50% 부하 상태	2037	2061	5757	5786
75% 부하 상태	2583	2643	8858	8823
100% 부하 상태	3303	3373	12563	12413

UPS 운송 중량 및 크기

UPS 정격	중량 kg	높이 mm	너비 mm	깊이 mm
20~50kW UPS 400V(N+1 전원 모듈 포함)*	250	2082	755	1010
60~100kW UPS 400V, 사전 설치된 배터리 스트링 없음*	250	2082	755	1010
60kW UPS 400V(배터리 스트링 3개 포함)	690	2082	755	1010
80~100kW UPS 400V(배터리 스트링 3개 포함)	705	2082	755	1010

주의: 위 표에서 *로 표시된 UPS 모델에는 미리 설치된 전원 모듈이 없으며, 모든 전원 모듈이 별도로 배송됩니다. 배터리 스트링은 포함되지 않으며 별도로 구매해야 합니다.

전원 모듈 운송 무게 및 크기

상업 참조	중량 kg	높이 mm	너비 mm	깊이 mm
GVPM20KD	48	330	580	780
GVPM50KD	62	330	580	780

모듈형 배터리 운송 중량 및 크기

상업 참조	중량 kg	높이 mm	너비 mm	깊이 mm
GVSBTHU	33	180	150	800
GVSBTHULL	33	180	150	800

UPS 중량 및 크기

UPS 정격	중량 kg	높이 mm	너비 mm	깊이 mm
20kW UPS 400V(배터리 스트링 3개 포함)*	650	1970	550	847
30-50kW UPS 400V(배터리 스트링 3개 포함)*	680	1970	550	847
60kW UPS 400V(배터리 스트링 3개 포함)	665	1970	550	847
80-100kW UPS 400V(배터리 스트링 3개 포함)	680	1970	550	847

주의: 배터리 모듈 1개의 무게는 약 32kg입니다.

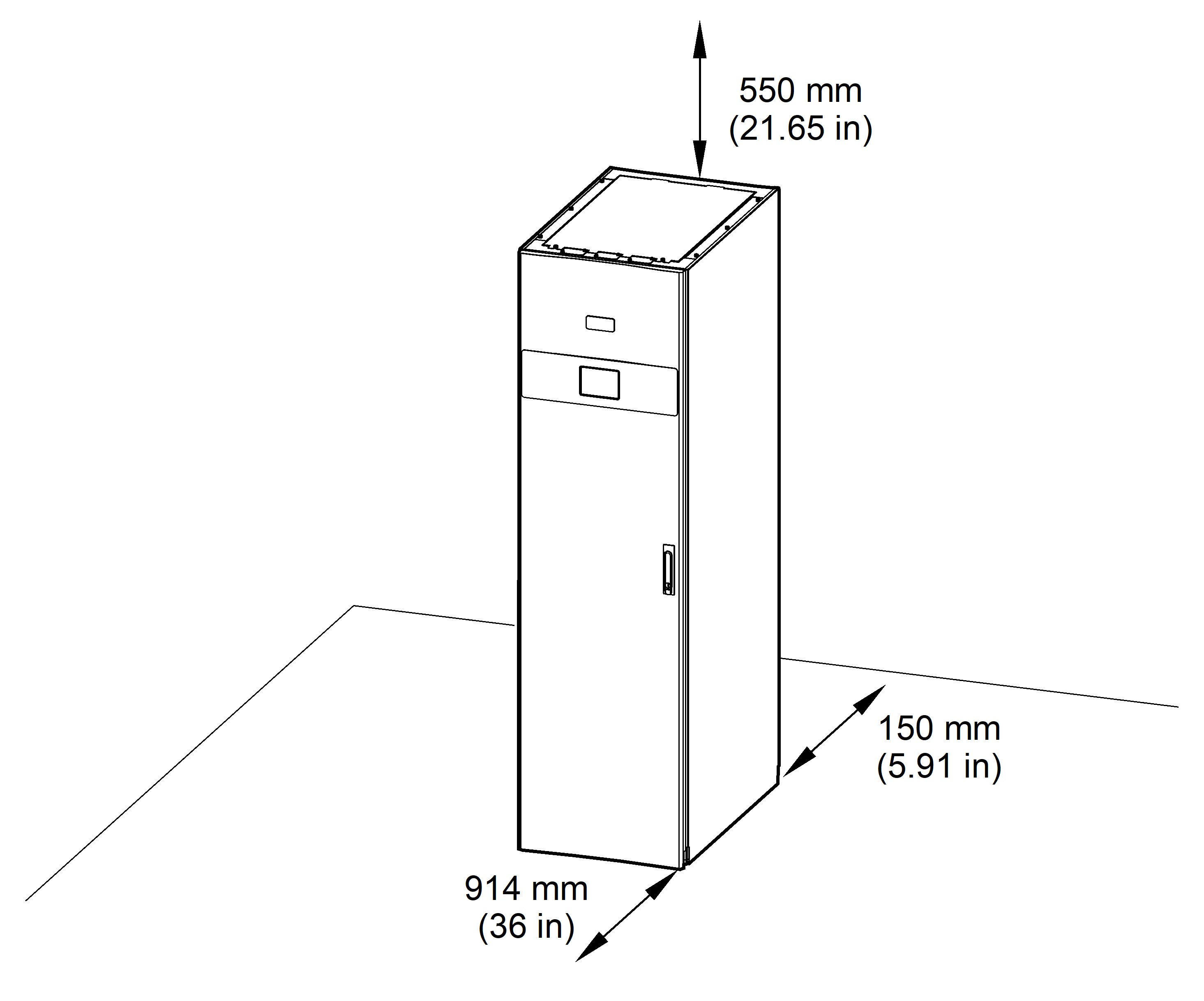

여유 공간

주의: 여유 공간은 통풍과 사후 유지보수를 위한 것입니다. 해당 지역의 추가 요구 사항에 대해서는 현지 안전 코드와 표준을 참고하십시오.
