Description du matériel - IFE Interface User Guide (IEC)

Description

A	Ports de communication RJ45 Ethernet 1 et Ethernet 2
B	Bornier d’alimentation 24 V CC
C	Code QR pour information produit
D	Voyants (LED) de communication Ethernet
E	LED d’état du module
F	LED d’état du réseau
G	Cache transparent scellable
H	Bouton de réinitialisation
I	ULP LED d'état LED
J	Bouton Test (accessible capot fermé)
K	Commutateur de verrouillage
L	Etiquette comportant le nom du dispositif
M	Deux ports ULP RJ45
N	Connexion à la terre

Pour plus d'informations sur l'installation, consultez l'instruction de service suivante : QGH13473.

Montage

L'interface IFE se monte sur un rail DIN.

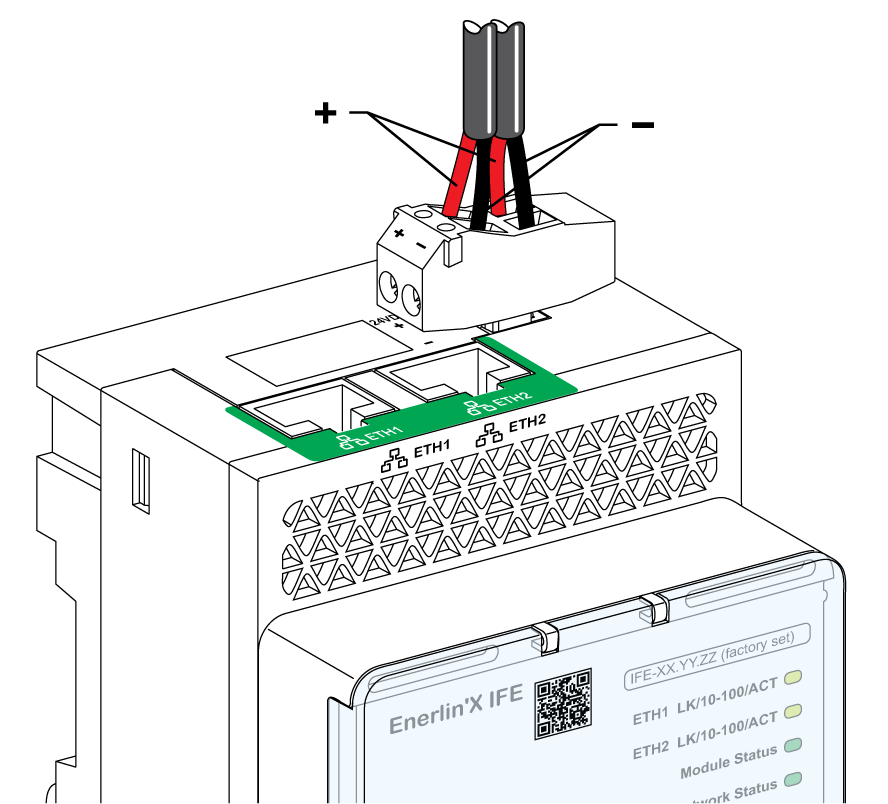

Alimentation

L'interface IFE doit toujours être alimentée en 24 VCC.

Il est conseillé d'utiliser une alimentation homologuée et approuvée UL à tension limitée/courant limité ou de classe 2 avec 24 V CC, 3 A maximum.

NOTE: Dans le cas d'un raccordement à une alimentation 24 V CC, n'utilisez que des conducteurs en cuivre.

Voyants Ethernet de la communication LED

Les voyants Ethernet bicolores de la communication LED indiquent l'état des ports Ethernet ETH1 et ETH2.

LEDSignalisation par voyant	Description de l'état
Eteint	Pas d'alimentation au pas de liaison
Jaune fixe	10 Mbits/s, liaison établie et aucune activité
Jaune clignotant	10 Mbits/s, activité en cours
Vert fixe	100 Mbits/s, liaison établie et aucune activité
Vert clignotant	100 Mbits/s, activité en cours

LED d’état du module

Le voyant LED bicolore de l'état du module indique l'état de l'interface IFE .

Signalisation par voyant LED	Description de l'état	Action
Eteint	Absence d'alimentation	Aucune
Vert fixe	Interface IFE opérationnelle	Aucune
Vert clignotant (allumé durant 250 ms, éteint durant 250 ms)	Page Web de contrôle masquée disponible	Aucune
Vert clignotant (allumé durant 500 ms, éteint durant 500 ms)	Firmware de l'interface IFE corrompu	Contactez votre service Schneider Electric local pour obtenir de l'aide.
Rouge clignotant (allumé durant 500 ms, éteint durant 500 ms)	Interface IFE en mode dégradé	Remplacez le module ULP lors de la prochaine opération de maintenance.
Rouge fixe	Interface IFE hors service	Aucune
Vert/rouge clignotant (vert durant 1 s, rouge durant 1 s)	Mise à jour de Firmware en cours	Aucune
Vert/rouge clignotante (verte pendant 250 ms, rouge pendant 250 ms)	Autotest en cours	Aucune

Voyant LED d'état du réseau

Le voyant LED bicolore de l'état du réseau indique l'état du réseau Ethernet.

Signalisation par voyant LED	Description de l'état
Eteint	Aucune alimentation ou pas d'adresse IP
Verte fixe	Adresse IP valide
Rouge fixe	Adresse IP dupliquée
Vert/rouge clignotant (vert durant 250 ms, rouge durant 250 ms)	Autotest en cours
Orange fixe	Erreur dans la configuration IP

Adresse Modbus

L'interface IFE accepte l'adresse Modbus de l'unité fonctionnelle intelligente (IMU) à laquelle elle est raccordée. L'adresse Modbus est 255 et ne peut pas être modifiée.

Commutateur de verrouillage

Le commutateur de verrouillage situé sur la face avant de l'interface IFE permet d'activer ou de désactiver l'envoi de commandes à distance vers l'interface Ethernet sur le réseau IFE , ainsi que vers les autres modules de l'IMU..

Si la flèche pointe vers le cadenas ouvert (réglage par défaut), les commandes de contrôle à distance sont activées.
Si la flèche pointe vers le cadenas fermé, les commandes de contrôle à distance sont désactivées.

NOTE: La seule commande à distance qui reste activée lorsque la flèche pointe vers le cadenas fermé est la définition de l'heure absolue.

Bouton de test

Le bouton de test a les fonctions suivantes, selon la durée de la pression qui lui est appliquée :

Plage de temps	Fonction
1 s	Teste la connexion entre tous les modules ULP pendant 15 s.
5 s	Réinitialise le mot de passe de l'administrateur de la sécurité à sa valeur par défaut (AAAAAAAA). NOTE: S’il n’existe pas de rôle d'administrateur de la sécurité, cette action en crée un.
10 s	Réinitialise l’interface IFE avec ses paramètres d’usine par défaut.

Bouton de réinitialisation

Appuyez sur le bouton Réinitialiser pendant 1 seconde pour rétablir le mode d'acquisition IP par défaut (DHCP).

Réinitialisation du mot de passe d’administrateur de la sécurité

La procédure suivante explique comment rétablir le mot de passe par défaut de l'administrateur de la sécurité :

Appuyez sur le bouton Test de l’interface IFE pendant 5 secondes.

Résultat : La LED clignote rapidement selon un motif alternant entre le rouge et le vert, à raison de 100 millisecondes pour chaque couleur.
Lorsque vous relâchez le bouton Test, l’interface IFE entre en mode de réinitialisation pendant 30 secondes et invite l'utilisateur à rétablir le mot de passe par défaut. La LED clignote rapidement selon un motif alternant entre le rouge et le vert, à raison de 100 millisecondes pour chaque couleur.
Appuyez sur le bouton Test de l’interface IFE pour confirmer ou attendez 30 secondes afin d’annuler la réinitialisation.
Après confirmation de la réinitialisation du mot de passe d'administrateur de la sécurité, soit le mot de passe par défaut (AAAAAAAA) est rétabli, soit un nouveau rôle d'administrateur de la sécurité est créé.

NOTE: Le compteur de réinitialisation du mot de passe d’administrateur de la sécurité s’incrémente chaque fois qu’une telle opération est effectuée avec succès.

Réinitialisation d’usine de l’interface IFE

La procédure suivante décrit les étapes à suivre pour rétablir les réglages d’usine par défaut de l’interface IFE :

Appuyez sur le bouton Test de l’interface IFE pendant 10 secondes.

Résultat : Le voyant clignote en rouge rapidement, 100 millisecondes allumé et 100 millisecondes éteint.
Lorsque vous relâchez le bouton Test, l’interface IFE entre en mode de réinitialisation pendant 30 secondes et invite l'utilisateur à rétablir les réglages d’usine de l’équipement. Le voyant clignote en rouge rapidement, 100 millisecondes allumé et 100 millisecondes éteint.
Appuyez sur le bouton Test de l’interface IFE pour confirmer ou attendez 30 secondes afin d’annuler la réinitialisation.
Dès que l’action de réinitialisation aux réglages d’usine est confirmée, l’interface IFE se réinitialise et tous les paramètres de l'équipement reprennent leurs valeurs par défaut d’usine.

Après la réinitialisation, l’interface IFE redémarre et restaure les réglages par défaut d’usine pour les paramètres suivants :

Paramètre	Valeur par défaut
Date et heure	Mode de réglage de la date et de l'heure : Manuel Date : aaaa-mm-jj Heure : hh:mm:sec
NTP	Mode de réglage du serveur NTP : Manuel SNTP principal : time.windows.com SNTP secondaire : time.nist.com
Fuseau horaire	Décalage horaire : UTC Heure d'été : Désactivé
Préférences	Taux d'échantillonnage en temps réel : 5 s Fréquence de vérification des communications : 15 min
Ethernet	Format de trame : Auto
	Contrôle de port Mode ETH1 : Auto-négociation Mode ETH2 : Auto-négociation
	Prévention d’avalanche de messages Activer : Activé Niveau : Moyen faible Débit minimal garanti : 4000 s
Configuration IP	IPv4 Configuration : Automatique Mode : DHCP Adresse IP : 169.254.xxx.yyy (xxx.yyy = 6 derniers octets de l'adresse MAC) Masque de sous-réseau : 255.255.0.0 Passerelle : 0.0.0.0
	IPv6 Activer IPv6 : Activé Adresse IPv6 : Non disponible
	DNS Adresse DNS : Automatique
Service e-mail	Service e-mail : Désactivé
Publication des données	Intervalle d'enregistrement : Désactivé
RSTP	RSTP : Désactivé
SNMP	Agent SNMPV1 : Désactivé
Appareils	Nom : 6 derniers chiffres de l'ID MAC Adresse IP : Par défaut Le champ du nom de l’unité disjoncteur est vide. Publication des données : Désactivé
Gestion des contacts	Liste de messagerie utilisateur vide
Services réseau IP	Modbus TCP : Activé Sécuriser la mise en service : Désactivé Sécuriser Modbus pour M2M : Désactivé Serveur FTPS : Désactivé Détection : Activé HTTP/Web : Désactivé HTTPS : Activé
Filtrage Modbus TCP/IP	Filtrage Modbus TCP/IP : Désactivé Liste des exceptions de filtrage IP effacée
Certificats	Type de certificat : Auto-signé
Gestion des utilisateurs	Nom d’utilisateur : SecurityAdmin Rôles : SECADM, visualiseur, opérateur, ingénieur, installateur Mot de passe : AAAAAAAA
Service Syslog	Service de journalisation Syslog : Désactivé

LED d'état ULP

La ULP jaune d'état LED indique le mode du module ULP.

ULP Voyant	Mode	Action
	Nominal	Aucune
	Conflit	Supprimer le module ULP excédentaire
	Dégradé	Remplacer le module ULP lors de l'opération de maintenance suivante
	Test	Aucune
	Conflit de firmware non critique	Utiliser le logiciel EcoStruxure Power Commission pour vérifier la compatibilité du firmware et du matériel et suivre les actions recommandées
	Conflit de matériel non critique
	Conflit de configuration	Installer les fonctionnalités manquantes
	Conflit de firmware critique	Utiliser le logiciel EcoStruxure Power Commission pour vérifier le firmware et la compatibilité matérielle et suivre les actions recommandées
	Conflit de matériel critique
	Arrêt	Remplacer le module ULP
	Hors tension	Vérifier l'alimentation électrique
