Architecture Modbus distribuée par dérivation
Introduction
L'architecture Modbus distribuée par dérivation peut être l'une des suivantes :
-
Un bloc répartiteur Modbus distribue le câble Modbus aux interfaces (huit maximum) IFM.
-
Le segment principal du câble Modbus comporte un bornier de shunt sur l'arrivée de chaque colonne et les interfaces IFM sont raccordées sur un câble de dérivation.
Architecture Modbus distribuée par dérivation avec bloc répartiteur Modbus
La figure ci-après montre un exemple d'architecture Modbus distribuée par dérivation comprenant neuf IMU :
-
Une IMU composée d'un disjoncteur ComPacT NS et d'une interface IFM.
-
Huit IMU composées chacune d'un disjoncteur ComPacT NSX , d'une interface IFM et d'un afficheur FDM121.
|
A |
Alimentation AD 24 Vcc pour déclencheurs MicroLogic
Micrologic
|
|
B |
Boîtier répartiteur Modbus |
|
C |
Terminaison de ligne Modbus |
|
D |
Alimentation ABL8 24 Vcc pour modules ULP |
|
E |
Cordon NSX |
|
F |
Cordon ULP RJ45 mâle/mâle |
|
G |
Interface IFM |
|
Câble |
Description |
|---|---|
|
|
Réseau Modbus |
|
|
Réseau ULP |
|
|
Alimentation 24 Vcc |
Architecture Modbus distribuée par dérivation avec dérivations Modbus en T
La figure ci-après montre un exemple d'architecture Modbus distribuée par dérivation comprenant dix IMU :
-
Une IMU composée d'un disjoncteur ComPacT NS et d'une interface IFM.
-
Neuf IMU composées chacune d'un disjoncteur ComPacT NSX , d'une interface IFM et d'un afficheur FDM121.
|
A |
Alimentation AD 24 Vcc pour déclencheurs MicroLogic
Micrologic
|
|
B |
Bornier de shunt sur l'alimentation de tête |
|
C |
Alimentation ABL8 24 Vcc pour modules ULP |
|
D |
Cordon NSX |
|
E |
Cordon ULP RJ45 mâle/mâle |
|
F |
Jonction Modbus RJ45 en T |
|
G |
Bornier de shunt sur la tête de colonne |
|
H |
Terminaison de ligne Modbus |
|
I |
Câble Modbus vers la deuxième colonne |
|
J |
Interface IFM |
|
K |
Câble Modbus vers la troisième colonne. |
|
Câble |
Description |
|---|---|
|
|
Réseau Modbus |
|
|
Réseau ULP |
|
|
Alimentation 24 Vcc |

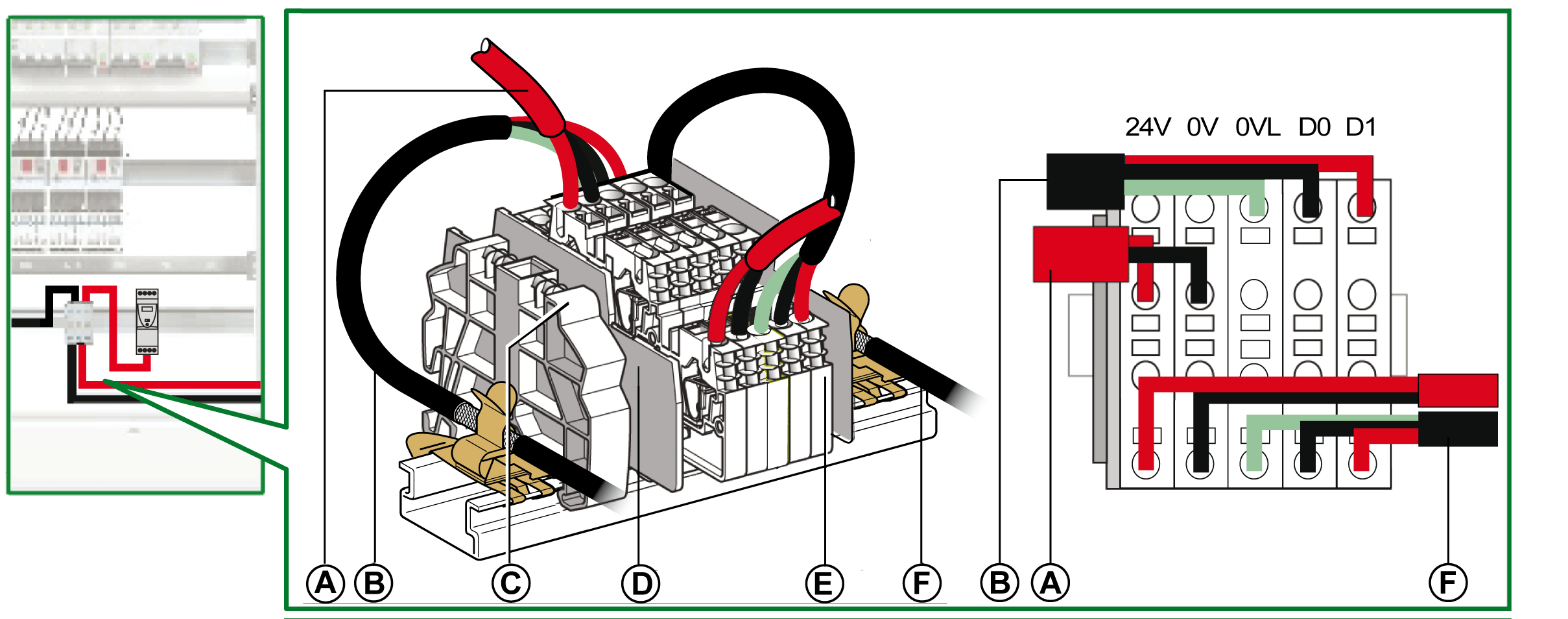

Bornier de shunt sur l'alimentation de tête
Le bornier de shunt sur l'alimentation de tête permet de raccorder le câble Modbus et l’alimentation de toutes les IMU.
Le bornier de shunt se compose de quatre borniers à ressort à 4 voies et d'un bornier de terre fonctionnelle permettant de relier le blindage du câble Modbus à la terre par raccordement au rail DIN.
|
A |
Alimentation 24 Vcc |
|
B |
Câble Modbus en provenance du client Modbus |
|
C |
Butée plastique encliquetable |
|
D |
Plaque de séparation |
|
E |
Bornier à ressort |
|
F |
Câble Modbus vers la première colonne |
Le tableau suivant indique les références des composants du bornier de shunt :
|
Composant |
Section nominale |
Référence |
|---|---|---|
|
Bornier à ressort à 4 voies |
2,5 mm2 (14 AWG) |
NSYTRR24D+NSYTRALV24 (gris) |
|
Plaque de séparation |
– |
AB1 RRNACE244 |
|
Butée plastique encliquetable |
– |
AB1 AB8R35 |
Raccordement du câble Modbus
-
Le câble Modbus en provenance du client Modbus assure la continuité du signal Modbus (D0, D1 et 0 VL) et la continuité du blindage grâce à des raccords en laiton. Les raccords en laiton doivent avoir un diamètre adapté au type de câble et des fixations compatibles avec l'installation (vis ou rail DIN, par exemple).
-
Le câble Modbus allant vers la première colonne assure la continuité du signal Modbus (D0, D1 et 0 VL) et la continuité du blindage grâce à des raccords en laiton. Les raccords en laiton doivent avoir un diamètre adapté au type de câble et des fixations compatibles avec l'installation (vis ou rail DIN).
L'alimentation 24 Vcc vers la première colonne assure la continuité de l'alimentation.
-
La voie inutilisée sur le bornier de shunt permet de raccorder un autre serveur Modbus dans l’équipement électrique (une centrale de mesure communicante PM800, par exemple).
Schéma de câblage du bornier de shunt sur l'alimentation de tête
|
A |
Alimentation 24 Vcc |
|
B |
Câble Modbus en provenance du client Modbus |
|
C |
Câble Modbus vers la première colonne |
|
D |
Câble d'alimentation 24 Vcc vers la première colonne |
|
E |
Serveur Modbus (disjoncteur Masterpact NT/NW par exemple) |
Bornier de shunt sur la tête de colonne
Le bornier de shunt sur la tête de colonne distribue le signal Modbus et l'alimentation 24 Vcc aux colonnes de l'équipement électrique.
Le bornier de shunt est créé à l'aide de borniers à ressort à 5 voies.
|
A |
Câble Modbus remontant la colonne |
|
B |
Câble Modbus amont |
|
C |
Butée plastique encliquetable |
|
D |
Plaque de séparation |
|
E |
Bornier à ressort |
|
F |
Câble Modbus aval |
Schéma de câblage du bornier de shunt sur la tête de colonne
|
A |
Câble Modbus amont |
|
B |
Câble d'alimentation 24 Vcc en amont |
|
C |
Câble Modbus remontant la colonne |
|
D |
Câble d'alimentation 24 Vcc remontant la colonne |
|
E |
Câble Modbus aval |
|
F |
Câble d'alimentation 24 Vcc en aval |
Cas de plusieurs segments d’alimentation
Lorsque plusieurs alimentations 24 Vcc sont nécessaires (voir alimentation segmentée), plusieurs segments d'alimentation sont utilisés le long du câble Modbus.
|
A |
Alimentation AD 24 Vcc pour déclencheurs MicroLogic
Micrologic
|
|
B |
Bornier de shunt sur l'alimentation de tête |
|
C |
Alimentation ABL8 24 Vcc pour modules ULP |
|
D |
Câble Modbus vers la première colonne |
|
E |
Cordon NSX |
|
F |
Jonction Modbus RJ45 en T |
|
G |
Bornier de shunt sur la tête de la première colonne |
|
H |
Terminaison de ligne Modbus |
|
I |
Câble Modbus vers la deuxième colonne |
|
J |
Interface IFM |
|
K |
Bornier de shunt sur la tête de la deuxième colonne |
|
L |
Câble Modbus vers la troisième colonne. |
|
M |
Bornier de shunt sur la tête de la troisième colonne |
|
Câble |
Description |
|---|---|
|
|
Réseau Modbus |
|
|
Réseau ULP |
|
|
Alimentation 24 Vcc |
Bornier de shunt sur la tête de la deuxième colonne
Le bornier de shunt sur la tête de la deuxième colonne est créé à l'aide de quatre borniers à ressort à 4 voies et d'un bornier de terre fonctionnelle permettant de relier le blindage du câble Modbus à la terre par raccordement au rail DIN.
Pour les références de bornier de shunt, consultez le composant approprié.
|
A |
Câble Modbus remontant la deuxième colonne |
|
B |
Câble Modbus en provenance de la première colonne |
|
C |
Butée plastique encliquetable |
|
D |
Plaque de séparation |
|
E |
Bornier à ressort |
|
F |
Câble Modbus vers la troisième colonne. |
Raccordement du câble Modbus
-
Le câble Modbus en provenance du bornier de shunt sur la tête de la première colonne assure la continuité du signal Modbus (D0, D1 et 0 VL) et la continuité du blindage grâce à des raccords en laiton. Les raccords en laiton doivent avoir un diamètre adapté au type de câble et des fixations compatibles avec l'installation (vis ou DIN) pour la deuxième colonne.
L'alimentation 24 Vcc provenant du bornier de shunt sur la tête de la première colonne assure la continuité de l'alimentation de la deuxième colonne.
-
Le câble Modbus vers la troisième colonne assure la continuité du signal Modbus (D0, D1 et 0 VL) et la continuité du blindage grâce à des raccords en laiton. Les raccords en laiton doivent avoir un diamètre adapté au type de câble et des fixations compatibles avec l'installation (vis ou rail DIN, par exemple).
L'alimentation 24 Vcc vers la troisième colonne assure la continuité de l'alimentation.
Schéma de câblage du bornier de shunt sur la tête de la deuxième colonne
|
A |
Câble Modbus en provenance de la première colonne |
|
B |
Alimentation 24 Vcc provenant de la première colonne |
|
C |
Câble Modbus remontant la deuxième colonne |
|
D |
Câble d'alimentation 24 Vcc remontant la deuxième colonne |
|
E |
Câble Modbus vers la troisième colonne. |
|
F |
Câble d'alimentation 24 Vcc vers la troisième colonne |
Bornier de shunt sur la tête de la troisième colonne
Le bornier de shunt sur la tête de la troisième colonne permet de raccorder une nouvelle alimentation 24 Vcc pour les IMU de la troisième colonne.
Le bornier de shunt est constitué de quatre borniers à ressort à 4 voies et d'un bornier de terre fonctionnelle permettant de relier le blindage du câble Modbus à la terre par raccordement au rail DIN.
|
A |
Alimentation 24 Vcc |
|
B |
Câble Modbus provenant du bornier de shunt sur la tête de la deuxième colonne |
|
C |
Butée plastique encliquetable |
|
D |
Plaque de séparation |
|
E |
Bornier à ressort |
|
F |
Câble Modbus remontant la troisième colonne |
Raccordement du câble Modbus
-
Le câble Modbus en provenance du bornier de shunt sur la tête de la deuxième colonne assure la continuité du signal Modbus (D0, D1 et 0 VL) et la continuité du blindage grâce à des raccords en laiton. Les raccords en laiton doivent avoir un diamètre adapté au type de câble et des fixations compatibles avec l'installation (vis ou rail DIN, par exemple).
-
Le câble Modbus remontant la troisième colonne assure la continuité du signal Modbus (D0, D1 et 0 VL) et la continuité du blindage grâce à des raccords en laiton. Les raccords en laiton doivent avoir un diamètre adapté au type de câble et des fixations compatibles avec l'installation (vis ou DIN, par exemple) pour la troisième colonne.
L'alimentation 24 Vcc remontant la troisième colonne assure la continuité de l'alimentation de la troisième colonne.
Schéma de câblage du bornier de shunt sur la tête de la troisième colonne
|
A |
Alimentation 24 Vcc |
|
B |
Câble Modbus en provenance de la deuxième colonne |
|
C |
Câble Modbus remontant la troisième colonne |
|
D |
Câble d'alimentation 24 Vcc remontant la troisième colonne |
