Información general del sistema en paralelo
El SAI puede admitir hasta 4 SAI en un sistema en paralelo por capacidad y hasta 3+1 SAI en paralelo por redundancia.
NOTA: En un sistema en
paralelo, debe proporcionarse un disyuntor/conmutador de derivación
externa de mantenimiento (MBB ext.). Por su parte, el interruptor
interno de mantenimiento IMB y MBB (indicados con un * en los diagramas)
debe bloquearse con candado en la posición abierta.
SAI con un interruptor interno
| UIB | Disyuntor de entrada de unidad |
| SSIB | Disyuntor de entrada de conmutador estático |
| UOB | Disyuntor de salida de unidad |
| SIB | Disyuntor de aislamiento del sistema |
| BB | Disyuntor de batería |
| IMB | Conmutador de mantenimiento interno |
| Ext. MBB | Disyuntor/conmutador de derivación externa de mantenimiento |
Sistema en paralelo – Suministro de red simple principal
(un interruptor |
Sistema en paralelo – Suministro de red con dos entradas
(un interruptor |
SAI con cuatro interruptores internos
| UIB | Interruptor de entrada de la unidad |
| SSIB | Interruptor de entrada del interruptor estático |
| UOB | Interruptor de salida de la unidad |
| SIB | Disyuntor de aislamiento del sistema |
| BIB | Disyuntor de entrada de derivación |
| MIB | Disyuntor de entrada de la red eléctrica principal |
| BB | Disyuntor de batería |
| MBB | Conmutador de derivación de mantenimiento |
| Ext. MBB | Disyuntor/conmutador de derivación externa de mantenimiento |
El SAI puede admitir hasta 4 SAI en un sistema en paralelo por capacidad y hasta 3+1 SAI en paralelo por redundancia.

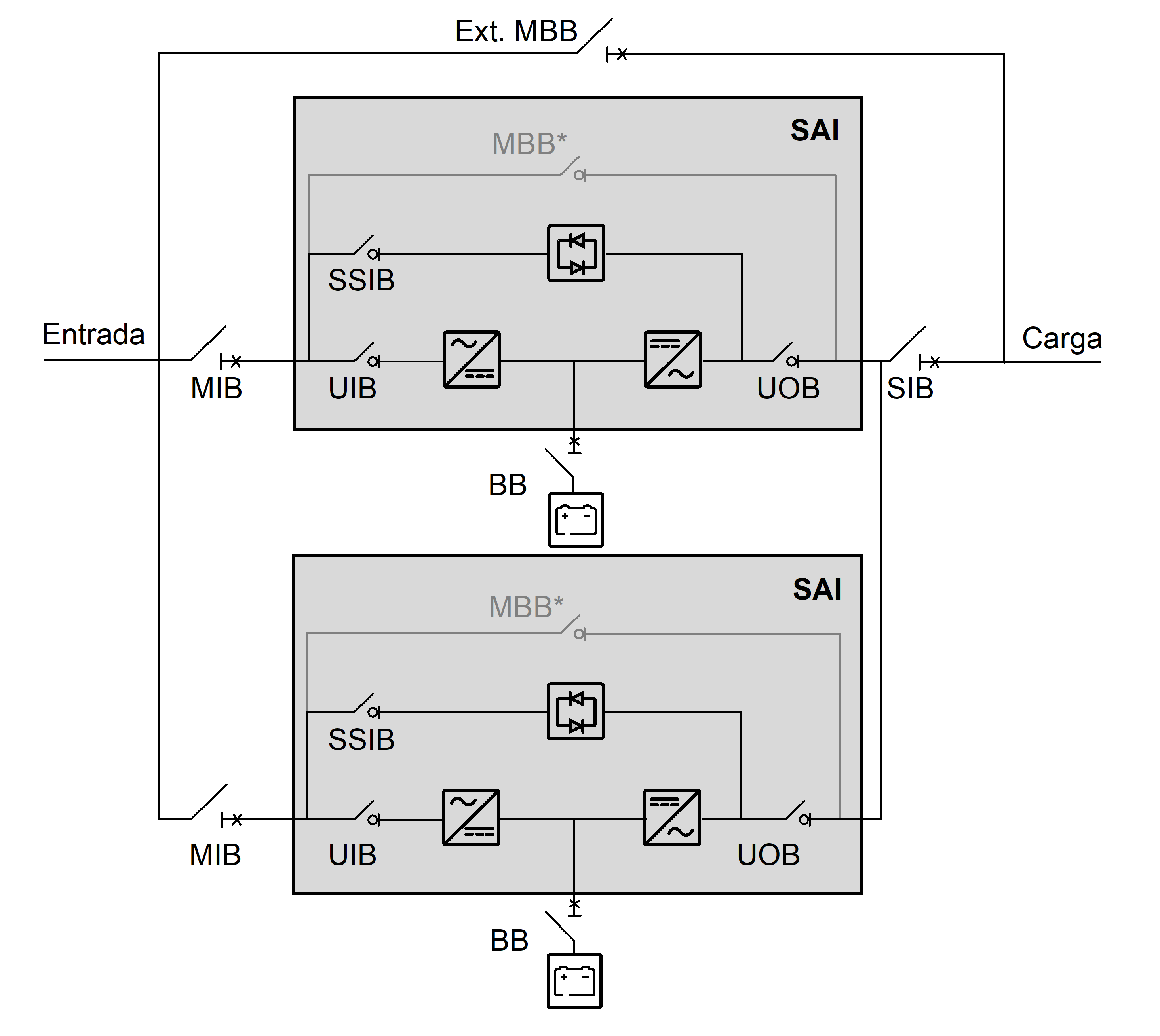

Sistema en paralelo – Suministro de red simple principal (cuatro interruptores internos)
Sistema en paralelo – Suministro de red con dos entradas (cuatro interruptores internos)
