사양
| 주의 사항 |
|---|
|
장비 손상 위험
UPS 시스템 사양에
대한 자세한 내용은
UPS 설치 설명서를 참조하십시오.
이러한 지침을 따르지 않을 경우 장비 손상이 초래될 수 있습니다.
|
일반형 배터리 캐비닛 사양
 위험 |
|---|
|
감전, 폭발 또는
아크 플래시 위험
일반형 배터리 캐비닛은
반드시 Galaxy VS UPS, Galaxy VL UPS 또는
Easy UPS 3-Phase Modular와 함께 사용해야
합니다.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.
|
주의: Galaxy VS UPS에는
최대 2개의 일반형 배터리
캐비닛(GVSCBC7C, GVSCBC7D, GVSCBC7E, GVSCBC10A2
또는 GVSCBC10B2)을 연결할 수
있습니다.
주의: Galaxy VL UPS에는
최소 2개의 일반형 배터리
캐비닛과 최대 4개의
일반형 배터리 캐비닛(GVSCBC10A2
또는 GVSCBC10B2)을 연결할 수
있습니다.
주의: Easy UPS 3-Phase Modular에는
최대 4개의 일반형 배터리
캐비닛(GVSCBC7C, GVSCBC7D, GVSCBC7E, GVSCBC10A2
또는 GVSCBC10B2)을 연결할 수
있습니다.
| 상업 참조 | 배터리 유형 | 배터리 블록 수 |
|---|---|---|
| GVSCBC7C | XP12V1800* 또는 XP12-240 | 36 |
| GVSCBC7D | XP12-150 | 40 |
| GVSCBC7E | XP12-150 | 46 |
| GVSCBC10A2 | XP12-240 | 48 |
| GVSCBC10B2 | XP12-350 | 40 |
트립 설정
설치 중에 반드시 트립 설정을 제어해야 합니다. 아래의 관련 표에 따라 트립 설정을 지정합니다.
GVSCBC7C
| UPS 정격 | 20~50kW | 60 kW | 80 kW | 100 kW | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 역률 |
0.8 |
0.9 |
1 |
0.8 |
0.9 |
1 |
0.8 |
0.9 |
1 |
0.8 |
0.9 |
1 |
| 차단기 유형 | C25S3D + C253MG250D | NA | ||||||||||
| Ir 설정 | 175 | 200 | 250 | 250 | ||||||||
| Im 설정 | 1250 | |||||||||||
GVSCBC7D
GVSCBC7E
| UPS 정격 | 20~50kW | 60 kW | 80 kW | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 역률 |
0.8 |
0.9 |
1 |
0.8 |
0.9 |
1 |
0.8 |
0.9 |
1 |
| 차단기 유형 | C25S3D + C253MG200D | ||||||||
| Ir 설정 | 140 | 160 | 200 | ||||||
| Im 설정 | 1000 | ||||||||
GVSCBC10A2
| UPS 정격 | 20~60kW | 80 kW | 100 kW | 120 kW | 150 kW | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 역률 |
0.8 |
0.9 |
1 |
0.8 |
0.9 |
1 |
0.8 |
0.9 |
1 |
0.8 |
0.9 |
1 |
0.8 |
0.9 |
1 |
| 차단기 유형 | C25S3D + C253MG250D | NA | |||||||||||||
| Ir 설정 | 175 | 175 | 175 | 200 | 200 | 225 | 225 | 225 | 250 | 250 | 250 | ||||
| Im 설정 | 1250 | ||||||||||||||
| UPS 정격 | 200 kW | 250 kW | 300 kW | 350 kW | 400 kW | 450 kW | 500 kW |
|---|---|---|---|---|---|---|---|
| 역률 | 1 | ||||||
| 차단기 유형 | C25S3D + C253MG250D | ||||||
| 일반형 배터리 캐비닛 수 | 2 x GVSCBC10A2 | 2 x GVSCBC10A2 | 3 x GVSCBC10A2 | 3 x GVSCBC10A2 | 4 x GVSCBC10A2 | 4 x GVSCBC10A2 | 4 x GVSCBC10A2 |
| Ir 설정 | 225 | 250 | 225 | 250 | 225 | 250 | 250 |
| Im 설정 | 1250 | ||||||
GVSCBC10B2
| UPS 정격 | 20~80kW | 100 kW | 120 kW | 150 kW | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 역률 |
0.8 |
0.9 |
1 |
0.8 |
0.9 |
1 |
0.8 |
0.9 |
1 |
0.8 |
0.9 |
1 |
| 차단기 유형 | C40S3TM320D | |||||||||||
| Ir 설정 | 224 | 224 | 256 | 288 | 288 | 320 | 320 | |||||
| Im 설정 | 1500 | |||||||||||
| UPS 정격 | 200 kW | 250 kW | 300 kW | 350 kW | 400 kW | 450 kW | 500 kW |
|---|---|---|---|---|---|---|---|
| 역률 | 1 | ||||||
| 차단기 유형 | C40S3TM320D | ||||||
| 일반형 배터리 캐비닛 수 | 2 x GVSCBC10B2 | 2 x GVSCBC10B2 | 3 x GVSCBC10B2 | 3 x GVSCBC10B2 | 4 x GVSCBC10B2 | 4 x GVSCBC10B2 | 4 x GVSCBC10B2 |
| Ir 설정 | 288 | 320 | 288 | 320 | 288 | 320 | 320 |
| Im 설정 | 1500 | ||||||
권장 케이블 크기
| 위험 |
|---|
|
감전, 폭발 또는
아크 플래시 위험
모든 배선은 관련
국내 및 전기 법규 모두를
준수해야 합니다. 허용
가능한 최대 케이블
크기는 95mm2입니다.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.
|
이 설명서에서 설명된 케이블 크기는 다음 상황을 가정하고 IEC 60364-5-52의 표 B.52.3(52-C2)을 기준으로 합니다.
-
90°C 도전체
-
실내 온도 30°C
-
구리 도전체 사용
-
설치 방법 C
PE(보호 접지) 케이블은 IEC 60364-4-54, 문서 543의 표 54.3에 따라 크기를 구성합니다.
실내 온도가 30°C보다 높은 경우 IEC 보정계수에 따라 더 큰 컨덕터를 선택해야 합니다.
GVSCBC7C
| UPS 정격 | 20~60kW | 80kW | 100kW | ||||||
|---|---|---|---|---|---|---|---|---|---|
|
역률 |
0.8 |
0.9 |
1 |
0.8 |
0.9 |
1 |
0.8 |
0.9 |
1 |
| DC+/DC-(mm2) | 50 | 70 | 70 | NA | |||||
| DC PE(mm2) | 25 | 35 | 35 | ||||||
GVSCBC7D
| UPS 정격 | 20~30kW | 40~50kW | 60kW | ||||||
|---|---|---|---|---|---|---|---|---|---|
|
역률 |
0.8 |
0.9 |
1 |
0.8 |
0.9 |
1 |
0.8 |
0.9 |
1 |
| DC+/DC-(mm2) | 16 | 35 | 35 | ||||||
| DC PE(mm2) | 10 | 16 | 16 | ||||||
GVSCBC7E
| UPS 정격 | 20~60kW | 80kW | ||||
|---|---|---|---|---|---|---|
|
역률 |
0.8 |
0.9 |
1 |
0.8 |
0.9 |
1 |
| DC+/DC-(mm2) | 35 | 50 | ||||
| DC PE(mm2) | 16 | 25 | ||||
GVSCBC10A2
| UPS 정격 | 20~80kW | 100~120kW | 150kW | ||||||
|---|---|---|---|---|---|---|---|---|---|
|
역률 |
0.8 |
0.9 |
1 |
0.8 |
0.9 |
1 |
0.8 |
0.9 |
1 |
| DC+/DC-(mm2) | 50 | 70 | 70 | NA | |||||
| DC PE(mm2) | 25 | 35 | 35 | ||||||
| UPS 정격 | 200 kW | 250 kW | 300 kW | 350 kW | 400 kW | 450 kW | 500 kW |
|---|---|---|---|---|---|---|---|
|
역률 |
1 | ||||||
| 일반형 배터리 캐비닛 수 | 2 x GVSCBC10A2 | 2 x GVSCBC10A2 | 3 x GVSCBC10A2 | 3 x GVSCBC10A2 | 4 x GVSCBC10A2 | 4 x GVSCBC10A2 | 4 x GVSCBC10A2 |
| DC+/DC-(mm2) | 70 | ||||||
| DC PE(mm2) | 35 | ||||||
GVSCBC10B2
| UPS 정격 | 20~60kW | 80~100kW | 120~150kW | ||||||
|---|---|---|---|---|---|---|---|---|---|
|
역률 |
0.8 |
0.9 |
1 |
0.8 |
0.9 |
1 |
0.8 |
0.9 |
1 |
| DC+/DC-(mm2) | 50 | 70 | 95 | ||||||
| DC PE(mm2) | 25 | 35 | 50 | ||||||
| UPS 정격 | 200 kW | 250 kW | 300 kW | 350 kW | 400 kW | 450 kW | 500 kW |
|---|---|---|---|---|---|---|---|
|
역률 |
1 | ||||||
| 일반형 배터리 캐비닛 수 | 2 x GVSCBC10B2 | 2 x GVSCBC10B2 | 3 x GVSCBC10B2 | 3 x GVSCBC10B2 | 4 x GVSCBC10B2 | 4 x GVSCBC10B2 | 4 x GVSCBC10B2 |
| DC+/DC-(mm2) | 70 | 95 | |||||
| DC PE(mm2) | 35 | 50 | |||||
토크 사양
| 볼트 크기 | 토크 |
|---|---|
| M4 | 1.7Nm |
| M5 | 2.2Nm |
| M6 | 5Nm |
| M8 | 17.5Nm |
| M10 | 30 Nm |
| M12 | 50 Nm |
사용 환경
| 작동 | 보관 | |
|---|---|---|
| 온도 | 0°C ~ 40°C | -15°C ~ 40°C |
| 상대 습도 | 0-95% 비응결 | 10-80% 비응결 |
| 고도 | 0~1000m | |
| 보호 등급 | IP20 | |
| 색상 | RAL 9003, 밝기 수준 85% | |

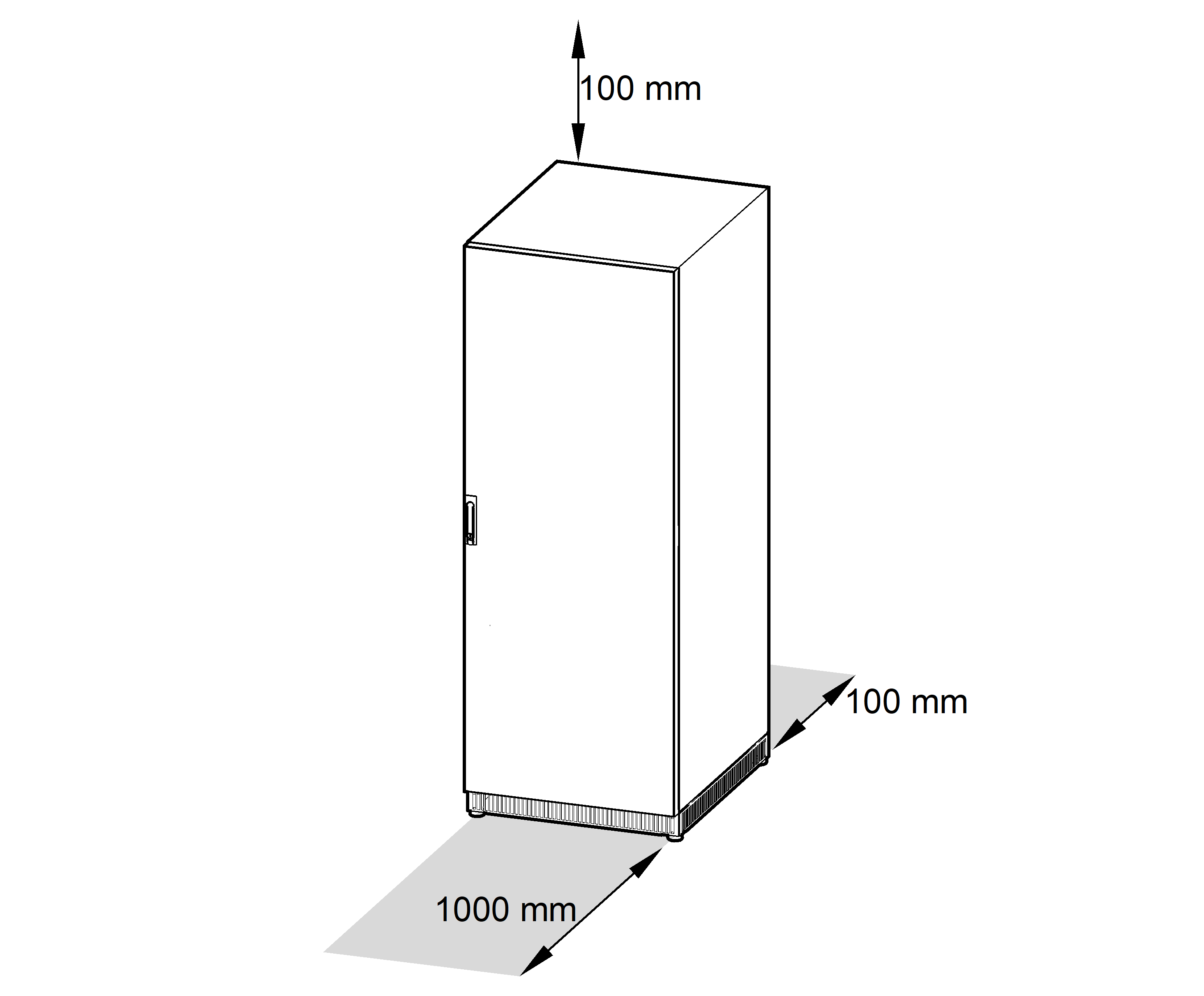

여유 공간
주의: 여유 공간은 통풍과
사후 유지보수를 위한
것입니다. 해당 지역의
추가 요구 사항에 대해서는
현지 안전 코드와 표준을
참고하십시오.
주의: 설치
공간은 배터리 케비넷에서
발생되는 수소가 집중되는
것을 방지하기 위해
환기되어야 합니다.
권장되는 최소 공기
흐름: 2.41m3/h.
일반형 배터리 캐비닛 중량 및 크기
| 상업 참조 | 중량 kg | 높이 mm | 너비 mm | 깊이 mm |
|---|---|---|---|---|
| GVSCBC7C | 900 | 1900 | 710 | 845 |
| GVSCBC7D | 569 | 1900 | 710 | 845 |
| GVSCBC7E | 790 | 1900 | 710 | 845 |
| GVSCBC10A2 | 1102 | 1900 | 1010 | 845 |
| GVSCBC10B2 | 1368 | 1900 | 1010 | 845 |
