Przegląd dostarczonych zestawów montażowych
Zestawy montażowe dostarczane z szafą we/wy
Zestaw montażowy 0M-816661
|
Część |
Wykorzystywana w |
Liczba jednostek |
|---|---|---|
|
Podnośnik 0M-815326
|
Zdejmowanie szafy we/wy z palety i Zdejmowanie szafy zasilającej z palety |
1  |
|
Płyta ochronna podłoża 870-25867
|
1  |
|
|
Gniazdo sześciokątne do wiertarki 815–7044
|
1  |
Zestaw montażowy 0M-92447
|
Część |
Wykorzystywana w |
Liczba jednostek |
|---|---|---|
|
Tylny wspornik kotwiący 0M-0476 |
Montaż tylnych wsporników kotwiących |
1  |
|
Przedni wspornik kotwiący 0M-0475 |
Montaż przednich wsporników kotwiących |
1  |
| M8 x 20 mm
głowica sześciokątna torx z podkładką
803–8590
|
9  |
Zestaw montażowy 0M-99582
| Część | Wykorzystywana w | Liczba jednostek |
|---|---|---|
| Prawa osłona EMC 0M-98993 | Rozmieszczenie szaf |
1  |
| Nakrętka M6 z podkładką
803–5022
|
8  |
|
| M10 x 35 mm głowica sześciokątna torx z podkładką | Montaż szynoprzewodów między szafą we/wy a szafą zasilającą |
8 |
Zestaw montażowy 0M-83083
| Część | Wykorzystywana w | Liczba jednostek |
|---|---|---|
| Szynoprzewód połączeń wyrównujących między szafą we/wy a szafą zasilającą 880–5665 | Montaż szynoprzewodów między szafą we/wy a szafą zasilającą |
1  |
| M8 x 30 mm głowica sześciokątna
torx z podkładką
803–8591
|
6 |
|
| Szynoprzewody pojedynczego zasilania 880–9642 | Instalacja zestawu pojedynczego zasilania |
6  |

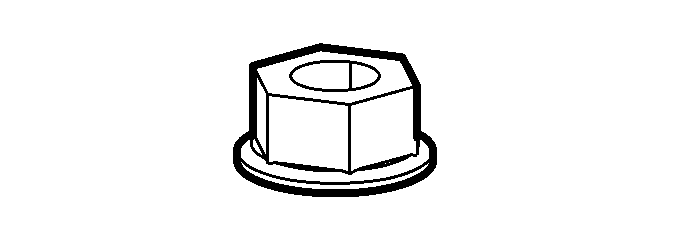

| Nakrętka M10 z podkładką
803–1005
|
12 |
|
| Szynoprzewód łączący 880–5518 | Podłączanie kabli zasilających |
1  |
| Nakrętka M8 z podkładką
803–8007
|
2 |
|
| M8 x 30 mm głowica sześciokątna
torx z podkładką
803–8591
|
2 |
Zestaw montażowy 0M-99130
|
Część |
Wykorzystywana w |
Liczba jednostek |
|---|---|---|
| Kabel światłowodowy 0W11378 | Podłączanie kabli sygnałowych między szafą we/wy a szafami zasilającymi |
1  |
| Kabel światłowodowy 0W11384 |
1 |
|
| Kabel światłowodowy 0W11385 |
1 |
|
| Kabel światłowodowy 0W12213 |
1 |
|
| Kabel światłowodowy 0W98928 |
1 |
|
| Opaski
zaciskowe do kabli sygnałowych
820-0176
|
50  |
|
| Czujnik temperatury 0M-1160 | Podłącz kable sygnałowe pomiędzy szafą we/wy a klasycznymi szafami bateryjnymi |
2  |
| Terminator do magistrali
Modbus
730–0532
|
Podłączanie kabli magistrali Modbus |
2  |
Zestaw montażowy 0H-0889
| Część | Wykorzystywana w | Liczba jednostek |
|---|---|---|
| Kabel PBUS 1 0W7995 | Podłączanie kabli PBUS między jednostkami UPS w układzie równoległym |
1  |
| Kabel PBUS 2 0W7996 |
1 |
Zestaw montażowy 0M-92449
| Część | Wykorzystywana w | Liczba jednostek |
|---|---|---|
| Wyświetlacz
0N-96367
|
Nie instaluj. Tylko firma Schneider Electric może przeprowadzić montaż. |
1  |
| M4 x 10 mm śruba sześciokątna torx z podkładką |
4  |
Zestawy montażowe dostarczane z szafą zasilającą
Zestaw montażowy 0H-9162 lub 0H-9102
UWAGA: Wymienione części zestawu montażowego
są dostarczane w opakowaniu szafy zasilającej.
| Część | Wykorzystywana w | Liczba jednostek |
|---|---|---|
| Tylny wspornik kotwiący dla szafy zasilającej 0M-818242 | Montaż tylnych wsporników kotwiących |
1  |
| M8 x 20 mm głowica sześciokątna
torx z podkładką
803–8590
|
2 |
|
| Przedni wspornik kotwiący do szafy zasilającej 0M-816684 | Montaż przednich wsporników kotwiących |
1  |
| Długa górna obejma łącząca 0M-821220 | Rozmieszczenie szaf |
1  |
| M6 x 16 mm śruba sześciokątna
torx z podkładką
803–0686
|
15 |
|
| Podkładki poziomujące 1 mm
870–2538
|
10  |
|
| Szynoprzewód połączenia wyrównującego 880–5259 lub 880–99027* od szafy zasilającej do szafy zasilającej | Montaż szynoprzewodów między szafą we/wy a szafą zasilającą i Montaż szynoprzewodów między szafami zasilającymi |
1  |
| M8 x 35 mm głowica sześciokątna
torx z podkładką
803–8588
|
4 |
|
| Nakrętka M8 z podkładką
803–8007
|
4 |
|
| Szynoprzewód połączeń wyrównawczych 880-10146 lub 880–9720* od szafy zasilającej do szafy zasilającej (neutralny) |
1  |
|
| Szyna połączeń wzajemnych 0M-140035 od szafy zasilającej do szafy zasilającej (bateria +) |
1  |
|
| Szyna połączeń wzajemnych 0M-97886 od szafy zasilającej do szafy zasilającej (wyjście) |
3  |
|
| Szyna połączeń wzajemnych 0M-819336 od szafy zasilającej do szafy zasilającej (bateria -) |
1  |
|
| Szyna połączeń wzajemnych 0M-97885 od szafy zasilającej do szafy zasilającej (wejście) |
3  |
|
| Nakrętka M10 z podkładką
803–1005
|
24 |
|
| M10
x 35 mm głowica sześciokątna torx z podkładką
803–8587
|
12 |
