ภาพรวมของชุดการติดตั้งที่ให้มาด้วย
ชุดการติดตั้งที่จัดส่งมาพร้อมกับตู้สวิตช์เปิดปิดเครื่อง
ชุดติดตั้ง 0M-816661
|
ชิ้นส่วน |
ใช้ใน |
จำนวน |
|---|---|---|
|
แม่แรง 0M-815326
|
ถอดตู้สวิตช์เปิดปิดเครื่องออกจากแผง และ ถอดตู้ไฟออกจากแผง |
1  |
|
เพลตป้องกันพื้น 870-25867
|
1  |
|
|
เต้าเสียบหกเหลี่ยมสำหรับสว่าน 815-7044
|
1  |
ชุดติดตั้ง 0M-92447
|
ชิ้นส่วน |
ใช้ใน |
จำนวน |
|---|---|---|
|
ขอเกี่ยวด้านหลัง 0M-0476 |
ติดตั้งขอเกี่ยวด้านหลัง |
1  |
|
ขอเกี่ยวด้านหน้า 0M-0475 |
ติดตั้งขอเกี่ยวด้านหน้า |
1  |
| น็อตทอรกซ์หกเหลี่ยม M8x20 มม. พร้อมวงแหวนรอง
803-8590
|
9  |
ชุดติดตั้ง 0M-99582
| ชิ้นส่วน | ใช้ใน | จำนวน |
|---|---|---|
| ฝาปิด EMC ด้านขวา 0M-98993 | กำหนดตำแหน่งตู้ |
1  |
| น็อต M6 พร้อมวงแหวนรอง
803-5022
|
8  |
|
| น็อตทอรกซ์หกเหลี่ยม M10x35 พร้อมวงแหวนรอง | ติดตั้งบัสบาร์ระหว่างตู้สวิตช์เปิดปิดเครื่องและตู้ไฟ |
8 |
ชุดติดตั้ง 0M-83083
| ชิ้นส่วน | ใช้ใน | จำนวน |
|---|---|---|
| บัสบาร์เชื่อมต่อสายดินระหว่างตู้สวิตช์เปิดปิดเครื่องและตู้ไฟ 880–5665 | ติดตั้งบัสบาร์ระหว่างตู้สวิตช์เปิดปิดเครื่องและตู้ไฟ |
1  |
| น็อตทอรกซ์หกเหลี่ยม M8x30 พร้อมวงแหวนรอง
803-8591
|
6 |
|
| ระบบเดี่ยว/ชุดแหล่งจ่ายไฟหลัก 880–9642 | ติดตั้งระบบเดี่ยว/ชุดแหล่งจ่ายไฟหลัก |
6  |
| น็อต M10 พร้อมวงแหวนรอง
803-1005
|
12 |
|
| บัสบาร์จัมเปอร์ 880–5518 | เชื่อมต่อสายไฟ |
1  |
| น็อต M8 พร้อมวงแหวนรอง
803-8007
|
2 |
|
| น็อตทอรกซ์หกเหลี่ยม M8x30 พร้อมวงแหวนรอง
803-8591
|
2 |
ชุดติดตั้ง 0M-99130
|
ชิ้นส่วน |
ใช้ใน |
จำนวน |
|---|---|---|
| สายไฟเบอร์ออพติก 0W11378 | เชื่อมต่อสายสัญญาณระหว่างตู้สวิตช์เปิดปิดเครื่องและตู้ไฟ |
1  |
| สายไฟเบอร์ออพติก 0W11384 |
1 |
|
| สายไฟเบอร์ออพติก 0W11385 |
1 |
|
| สายไฟเบอร์ออพติก 0W12213 |
1 |
|
| สายไฟเบอร์ออพติก 0W98928 |
1 |
|
| ตัวรัดสายเคเบิลสำหรับสายสัญญาณ
820-0176
|
50  |
|
| เซ็นเซอร์วัดอุณหภูมิ 0M-1160 | เชื่อมต่อสายเคเบิลสัญญาณระหว่างตู้ I/O และตู้แบตเตอรี่แบบคลาสสิก |
2  |
| เทอร์มิเนเตอร์สำหรับ Modbus
730-0532
|
เชื่อมต่อสายเคเบิล Modbus |
2  |
ชุดติดตั้ง 0H-0889
| ชิ้นส่วน | ใช้ใน | จำนวน |
|---|---|---|
| PBUS 1 สายเคเบิล 0W7995 | เชื่อมต่อสายเคเบิล PBUS ระหว่างหน่วย UPS แบบขนาน |
1  |
| สายเคเบิล PBUS 2 0W7996 |
1 |
ชุดติดตั้ง 0M-92449
| ชิ้นส่วน | ใช้ใน | จำนวน |
|---|---|---|

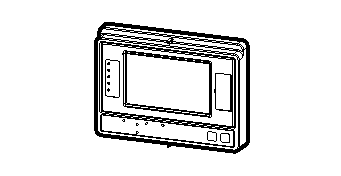

| แสดง
0N-96367
|
ห้ามติดตั้ง การติดตั้งต้องดำเนินการโดย Schneider Electric |
1  |
| น็อตหกแฉก M4x10 พร้อมวงแหวนรอง |
4  |
ชุดการติดตั้งที่จัดส่งมาพร้อมกับตู้ไฟฟ้า
ชุดการติดตั้ง 0H-9162 หรือ 0H-9102
หมายเหตูู: ส่วนต่าง ๆ ของชุดการติดตั้งเหล่านี้จะถูกจัดส่งมาในบรรจุภัณฑ์ของตู้ไฟ
| ชิ้นส่วน | ใช้ใน | จำนวน |
|---|---|---|
| เหล็กฉากยึดพื้นด้านหลังสำหรับตู้ไฟฟ้า 0M-818242 | ติดตั้งขอเกี่ยวด้านหลัง |
1  |
| น็อตทอรกซ์หกเหลี่ยม M8x20 พร้อมวงแหวนรอง
803-8590
|
2 |
|
| ขอเกี่ยวด้านหน้าสำหรับตู้ไฟ 0M-816684 | ติดตั้งขอเกี่ยวด้านหน้า |
1  |
| ขอเกี่ยวด้านบนยาว 0M-821220 | กำหนดตำแหน่งตู้ |
1  |
| น็อตหกแฉก M6x16 พร้อมวงแหวนรอง
803-0686
|
15 |
|
| ลิ่มปรับแนวระดับ 1 มม.
870–2538
|
10  |
|
| บัสบาร์เชื่อมต่อสายดิน 880–5259 หรือ 880–99027* จากตู้ไฟจนถึงตู้ไฟ | ติดตั้งบัสบาร์ระหว่างตู้สวิตช์เปิดปิดเครื่องและตู้ไฟ และ ติดตั้งบัสบาร์ระหว่างตู้ไฟ |
1  |
| น็อตทอรกซ์หกเหลี่ยม M8x35 มม. พร้อมวงแหวนรอง
803-8588
|
4 |
|
| น็อต M8 พร้อมวงแหวนรอง
803-8007
|
4 |
|
| บัสบาร์เชื่อมต่อ 880-10146 หรือ 880-9720* จากตู้ไฟจนถึงตู้ไฟ (นิวทรอล) |
1  |
|
| บัสบาร์เชื่อมต่อ 0M-140035 ตู้ไฟถึงตู้ไฟ (แบตเตอรี่ขั้ว +) |
1  |
|
| บัสบาร์เชื่อมต่อ 0M-97886 ตู้ไฟถึงตู้ไฟ (เอาท์พุท) |
3  |
|
| บัสบาร์เชื่อมต่อ 0M-819336 ตู้ไฟถึงตู้ไฟ (แบตเตอรี่ขั้ว -) |
1  |
|
| บัสบาร์เชื่อมต่อ 0M-97885 ตู้ไฟถึงตู้ไฟ (อินพุท) |
3  |
|
| น็อต M10 พร้อมวงแหวนรอง
803-1005
|
24 |
|
| น็อตทอรกซ์หกเหลี่ยม M10x35 พร้อมวงแหวนรอง
803-8587
|
12 |
