付属設置キットの概要
I/Oキャビネットに付属の設置キット
設置キット0M-816661
|
部品 |
用途 |
ユニット数 |
|---|---|---|
|
ジャッキ 0M-815326
|
パレットからI/Oキャビネットを取り外すおよびパレットからパワーキャビネットを取り外す |
1  |
|
床保護プレート 870-25867
|
1  |
|
|
ドリル用の六角軸ソケット 815–7044
|
1  |
設置キット0M-92447
|
部品 |
用途 |
ユニット数 |
|---|---|---|
|
背面固定用金具0M-0476 |
背面固定用金具の取り付け |
1  |
|
前面固定用金具0M-0475 |
前面固定用金具の取り付け |
1  |
| ワッシャ付きM8
x 20 mm六角トルクス
803–8590
|
9  |
設置キット0M-99582
| 部品 | 用途 | ユニット数 |
|---|---|---|
| 右側EMCカバー0M-98993 | キャビネットの配置 |
1  |
| ワッシャ付きM6ナット
803–5022
|
8  |
|
| ワッシャ付きM10 x 35六角トルクス | I/Oキャビネットとパワーキャビネット間のバスバーの取り付け |
8 |
設置キット0M-83083
| 部品 | 用途 | ユニット数 |
|---|---|---|
| I/Oキャビネットとパワーキャビネット880–5665との間の接地相互接続バスバー | I/Oキャビネットとパワーキャビネット間のバスバーの取り付け |
1  |
| ワッシャ付きM8
x 30六角トルクス
803–8591
|
6 |
|
| 1系統商用電源／主電源バスバー880–9642 | 1系統商用電源／主電源キットの取り付け |
6  |
| ワッシャ付きM10ナット
803–1005
|
12 |
|

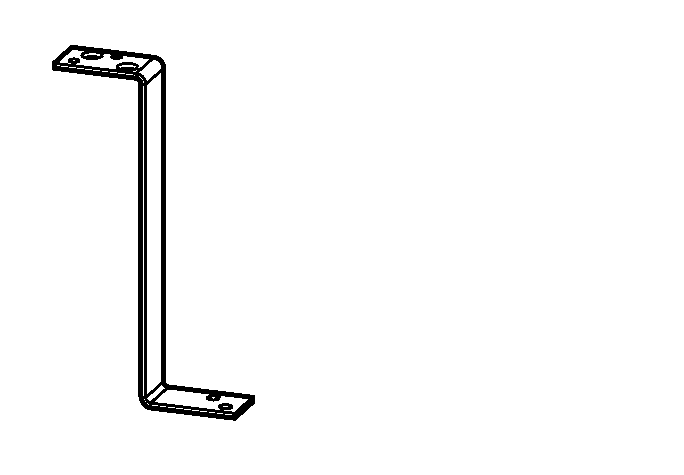

| ジャンパーバスバー880–5518 | 電源ケーブルの接続 |
1  |
| ワッシャ付きM8ナット
803–8007
|
2 |
|
| ワッシャ付きM8
x 30六角トルクス
803–8591
|
2 |
設置キット0M-99130
|
部品 |
用途 |
ユニット数 |
|---|---|---|
| 光ファイバーケーブル0W11378 | I/Oキャビネットとパワーキャビネット間の信号ケーブルの接続 |
1  |
| 光ファイバーケーブル0W11384 |
1 |
|
| 光ファイバーケーブル0W11385 |
1 |
|
| 光ファイバーケーブル0W12213 |
1 |
|
| 光ファイバーケーブル0W98928 |
1 |
|
| 信号ケーブル用ケーブルタイ
820-0176
|
50  |
|
| 温度センサー0M-1160 | I/Oキャビネットとクラシックバッテリーキャビネット間の信号ケーブルの接続 |
2  |
| Modbus用ターミネーター
730–0532
|
Modbusケーブルの接続 |
2  |
設置キット0H-0889
| 部品 | 用途 | ユニット数 |
|---|---|---|
| PBUS 1ケーブル0W7995 | 並列UPSユニット間のPBUSケーブルの接続 |
1  |
| PBUS 2ケーブル0W7996 |
1 |
設置キット0M-92449
| 部品 | 用途 | ユニット数 |
|---|---|---|
| ディスプレイ
0N-96367
|
設置しないでください。設置は、Schneider Electric社が実施するものとします。 |
1  |
| ワッシャ付きM4 x 10トルクスネジ |
4  |
パワーキャビネットに付属の設置キット
設置キット0H-9162または0H-9102
注記: これらの設置キットの部品は、パワーキャビネットに付属しています。
| 部品 | 用途 | ユニット数 |
|---|---|---|
| パワーキャビネット0M-818242の背面固定用金具 | 背面固定用金具の取り付け |
1  |
| ワッシャ付きM8
x 20六角トルクス
803–8590
|
2 |
|
| パワーキャビネット0M-816684の前面固定用金具 | 前面固定用金具の取り付け |
1  |
| 上部盤間連結金具0M-821220（ロング） | キャビネットの配置 |
1  |
| ワッシャ付きM6
x 16トルクスネジ
803–0686
|
15 |
|
| 1 mm詰め板
870–2538
|
10  |
|
| パワーキャビネット間の接地相互接続バスバー880–5259または880–99027* | I/Oキャビネットとパワーキャビネット間のバスバーの取り付けおよびパワーキャビネット間のバスバーの取り付け |
1  |
| ワッシャ付きM8
x 35 mm六角トルクス
803–8588
|
4 |
|
| ワッシャ付きM8ナット
803–8007
|
4 |
|
| パワーキャビネット間の相互接続バスバー880-10146または880–9720*（中性点） |
1  |
|
| パワーキャビネット間の相互接続バスバー0M-140035（バッテリー+） |
1  |
|
| パワーキャビネット間の相互接続バスバー0M-97886（出力） |
3  |
|
| パワーキャビネット間の相互接続バスバー0M-819336（バッテリー-） |
1  |
|

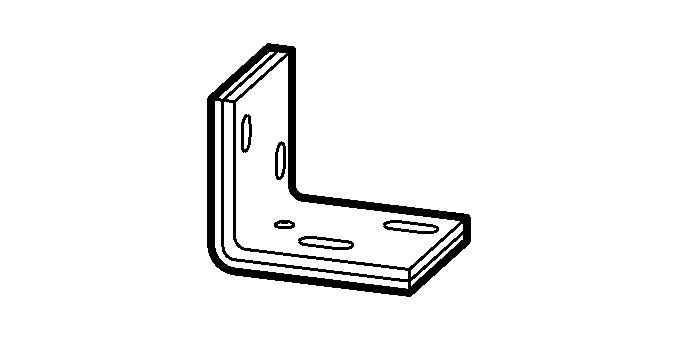

| パワーキャビネット間の相互接続バスバー0M-97885（入力） |
3  |
|
| ワッシャ付きM10ナット
803–1005
|
24 |
|
| ワッシャ付きM10
x 35六角トルクス
803–8587
|
12 |
