Overzicht van meegeleverd installatiesets
Installatiesets die bij de I/O-behuizing worden geleverd
Installatieset 0M-816661
|
Onderdeel |
Gebruikt in |
Aantal eenheden |
|---|---|---|
|
Krik 0M-815326
|
De I/O-behuizing van de pallet halen en De vermogensbehuizing van de pallet halen |
1  |
|
Vloerbeschermingsplaat 870-25867
|
1  |
|
|
Zeskantige bus voor elektrisch gereedschap 815–7044
|
1  |
Installatieset 0M-92447
|
Onderdeel |
Gebruikt in |
Aantal eenheden |
|---|---|---|
|

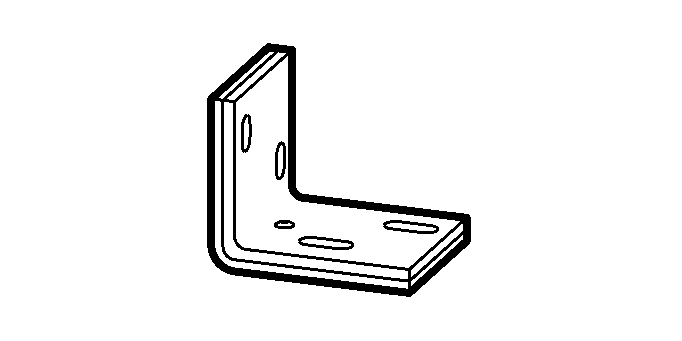

Achterste verankeringsbeugel 0M-0476 |
De achterste verankeringsbeugels vastzetten |
1  |
|
Voorste verankeringsbeugel 0M-0475 |
De voorste verankeringsbeugel vastzetten |
1  |
| M8x20 mm zeskanttorx
met sluitring
803–8590
|
9  |
Installatieset 0M-99582
| Onderdeel | Gebruikt in | Aantal eenheden |
|---|---|---|
| EMC-afdekking rechts 0M-98993 | De behuizingen plaatsen |
1  |
| M6-moer met sluitring
803–5022
|
8  |
|
| M10x35 mm zeskanttorx met sluitring | Voedingsrails tussen de I/O-behuizing en de vermogensbehuizing installeren |
8 |
Installatieset 0M-83083
| Onderdeel | Gebruikt in | Aantal eenheden |
|---|---|---|
| Aardeverbindingsrail tussen I/O-behuizing en vermogensbehuizing 880–5665 | Voedingsrails tussen de I/O-behuizing en de vermogensbehuizing installeren |
1  |
| M8x30 mm zeskanttorx met sluitring
803–8591
|
6 |
|
| Voedingsrails met enkele netvoeding 880–9642 | De set voor enkele netvoeding installeren |
6  |
| M10-moer met sluitring
803–1005
|
12 |
|
| Doorverbindingsrail 880-5518 | De stroomkabels aansluiten |
1  |
| M8-moer met sluitring
803–8007
|
2 |
|
| M8x30 mm zeskanttorx met sluitring
803–8591
|
2 |
Installatieset 0M-99130
|
Onderdeel |
Gebruikt in |
Aantal eenheden |
|---|---|---|
| Optischevezelkabel 0W11378 | De signaalkabels tussen de I/O-behuizing en de vermogensbehuizingen aansluiten |
1  |
| Optischevezelkabel 0W11384 |
1 |
|
| Optischevezelkabel 0W11385 |
1 |
|
| Optischevezelkabel 0W12213 |
1 |
|
| Optischevezelkabel 0W98928 |
1 |
|
| Bindstrips
voor signaalkabels
820-0176
|
50  |
|
| Temperatuursensor 0M-1160 | De signaalkabels tussen de I/O-behuizing en de klassieke batterijbehuizing aansluiten |
2  |
| Afsluitweerstand
voor Modbus
730–0532
|
De Modbus-kabels aansluiten |
2  |
Installatieset 0H-0889
| Onderdeel | Gebruikt in | Aantal eenheden |
|---|---|---|
| PBUS 1 kabel 0W7995 | De PBUS-kabels aansluiten tussen parallelle UPS-eenheden |
1  |
| PBus 2-kabel 0W7996 |
1 |
Installatieset 0M-92449
| Onderdeel | Gebruikt in | Aantal eenheden |
|---|---|---|
| Display
0N-96367
|
Niet installeren. Installatie moet worden uitgevoerd door Schneider Electric. |
1  |
| M4x10 mm torx-schroef met sluitring |
4  |
Installatiesets die bij de vermogensbehuizingen worden geleverd
Installatieset 0H-9162 of 0H-9102
OPMERKING: De onderdelen van deze installatiesets worden geleverd
in de verpakking van de vermogensbehuizing.
| Onderdeel | Gebruikt in | Aantal eenheden |
|---|---|---|
| Achterste verankeringsbeugel voor vermogensbehuizing 0M-818242 | De achterste verankeringsbeugels vastzetten |
1  |
| M8x20 mm zeskanttorx met sluitring
803–8590
|
2 |
|
| Voorste verankeringsbeugel voor de vermogensbehuizing 0M-816684 | De voorste verankeringsbeugel vastzetten |
1  |
| Lange bovenste koppelbeugel 0M-821220 | De behuizingen plaatsen |
1  |
| M6x16 mm torx-schroef met sluitring
803–0686
|
15 |
|
| Stelplaatjes van 1 mm
870–2538
|
10  |
|
| Aardeverbindingsrail 880–5259 of 880–99027* van vermogensbehuizing naar vermogensbehuizing | Voedingsrails tussen de I/O-behuizing en de vermogensbehuizing installeren en Voedingsrails tussen de vermogensbehuizingen installeren |
1  |
| M8x35 mm zeskanttorx met sluitring
803–8588
|
4 |
|
| M8-moer met sluitring
803–8007
|
4 |
|
| Verbindingsrail 880-10146 of 880–9720* van vermogensbehuizing naar vermogensbehuizing (nulleider) |
1  |
|
| Verbindingsrail 0M-140035 vermogensbehuizing naar vermogensbehuizing (batterij +) |
1  |
|
| Verbindingsrail 0M-97886 vermogensbehuizing naar vermogensbehuizing (uitgang) |
3  |
|
| Verbindingsrail 0M-819336 vermogensbehuizing naar vermogensbehuizing (batterij -) |
1  |
|
| Verbindingsrail 0M-97885 vermogensbehuizing naar vermogensbehuizing (ingang) |
3  |
|
| M10-moer met sluitring
803–1005
|
24 |
|
| M10x35
mm zeskanttorx met sluitring
803–8587
|
12 |
